EMPLACEMENT DES PIECES CONSTITUTIVES

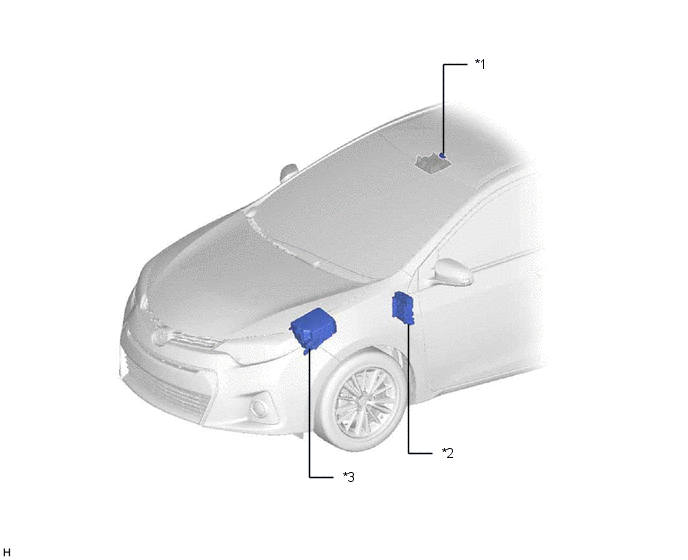

SCHEMA
|
*1 | ENSEMBLE DE MICRO DE TELEPHONE |
*2 | ENSEMBLE DE BLOC DE JONCTION COTE CONDUCTEUR - FUSIBLE ACC - FUSIBLE PANEL |
|
*3 | ENSEMBLE DE BLOC DE RELAIS DE COMPARTIMENT MOTEUR ET DE BLOC DE JONCTION - FUSIBLE RADIO | - |
- |

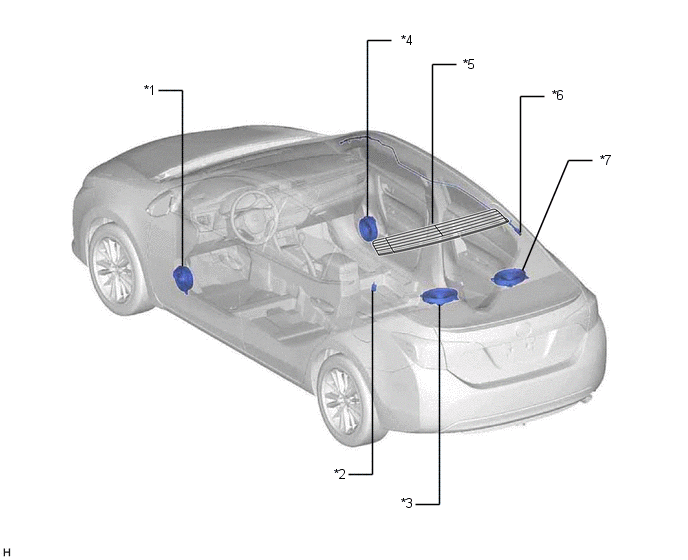

SCHEMA
|
*1 | ENSEMBLE DE HAUT-PARLEUR AVANT GAUCHE N° 1 |
*2 | CONDENSATEUR DE REGLAGE DE RADIO |
|
*3 | ENSEMBLE DE HAUT-PARLEUR ARRIERE GAUCHE |
*4 | ENSEMBLE DE HAUT-PARLEUR AVANT DROIT N° 1 |
|
*5 | CABLE D'ANTENNE DE VITRE - AM - FM | *6 |
ENSEMBLE D'ANTENNE D'AMPLIFICATEUR |
|
*7 | ENSEMBLE DE HAUT-PARLEUR ARRIERE DROIT |
- | - |

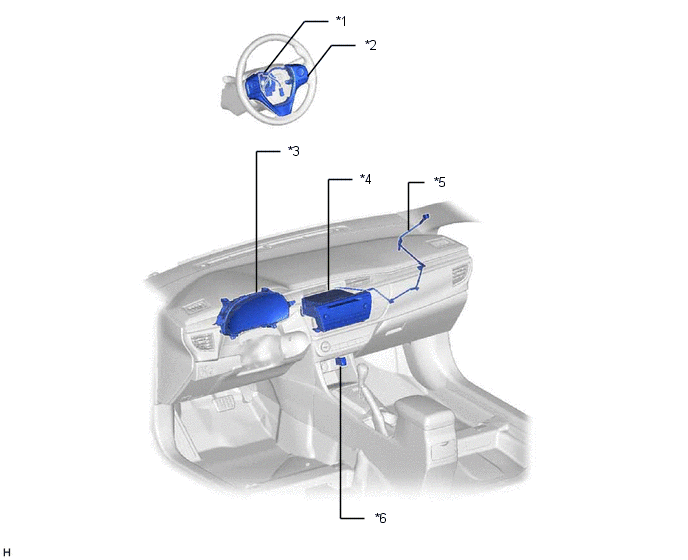

SCHEMA
|
*1 | SOUS-ENSEMBLE DE CABLE EN SPIRALE AVEC CAPTEUR |
*2 | ENSEMBLE DE CONTACTEUR AU VOLANT |
|
*3 | ENSEMBLE DE COMBINE D'INSTRUMENTS |
*4 | ENSEMBLE DE RECEPTEUR DE RADIO |
|
*5 | SOUS-ENSEMBLE DE CABLE D'ANTENNE |
*6 | ENSEMBLE D'ADAPTATEUR DE PRISE STEREO N° 1 |
Mesures De Precaution
MESURES DE PRECAUTION 1. MESURES DE PRECAUTION RELATIVES AU DEBRANCHEMENT DU CABLE DE LA BORNE NEGATIVE DE LA BATTERIE REMARQUE: Lors de la déconnection du câble de la borne négative (-) de la ...
Schema Du Systeme
SCHEMA DU SYSTEME ...
D'autres materiaux:
Ecran noir
PROCEDURE
1. VERIFIER LE REGLAGE DE L'AFFICHAGE
(a) S'assurer que l'affichage n'est pas en mode de désactivation de l'écran.
OK: Le réglage de l'affichage n'est pas en mode de désactivation de l'écran.
INCORRECT
METTRE L'ECRAN EN MODE D'ACTIVATION DE L'ECRAN
...
