EMPLACEMENT DES PIECES CONSTITUTIVES

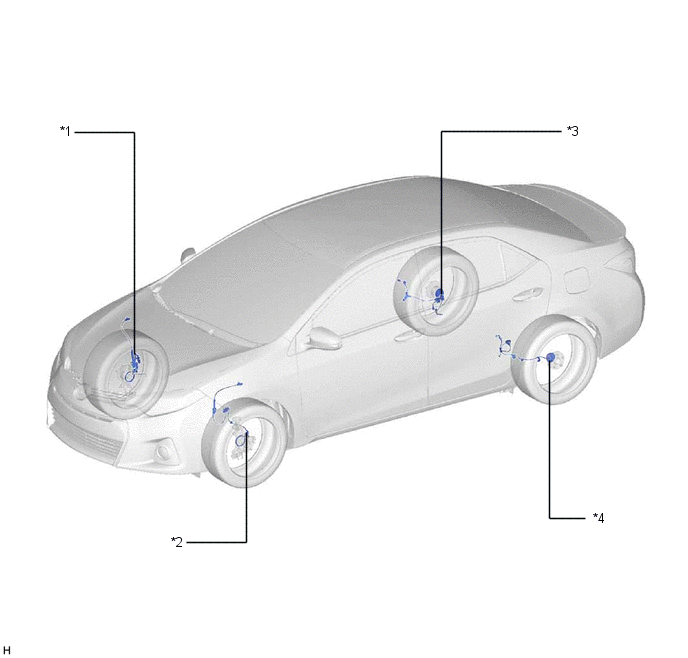

SCHEMA
|
*1 | CAPTEUR DE VITESSE AVANT DROIT |
*2 | CAPTEUR DE VITESSE AVANT GAUCHE |
|
*3 | CAPTEUR DE VITESSE ARRIERE DROIT |
*4 | CAPTEUR DE VITESSE ARRIERE GAUCHE |

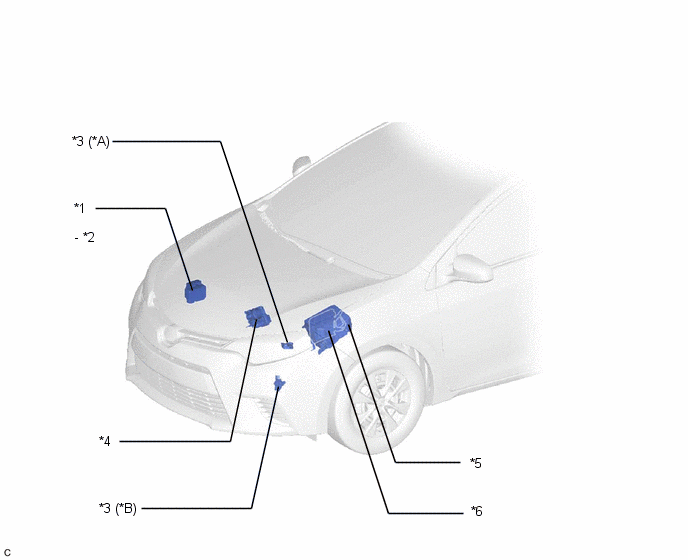

SCHEMA
|
*A | pour CVT |
*B | pour boîte-pont automatique |
|
*1 | ENSEMBLE D'ACTIONNEUR DE FREIN |
*2 | ECU DE CONTROLE DE DERAPAGE |
|
*3 | ENSEMBLE DE CONTACTEUR DE POSITION DE STATIONNEMENT/POINT MORT |
*4 | ENSEMBLE DE CORPS DE PAPILLON |
|
*5 | ENSEMBLE DE BLOC DE RELAIS DE COMPARTIMENT MOTEUR ET DE BLOC DE JONCTION |
*6 | ECM |

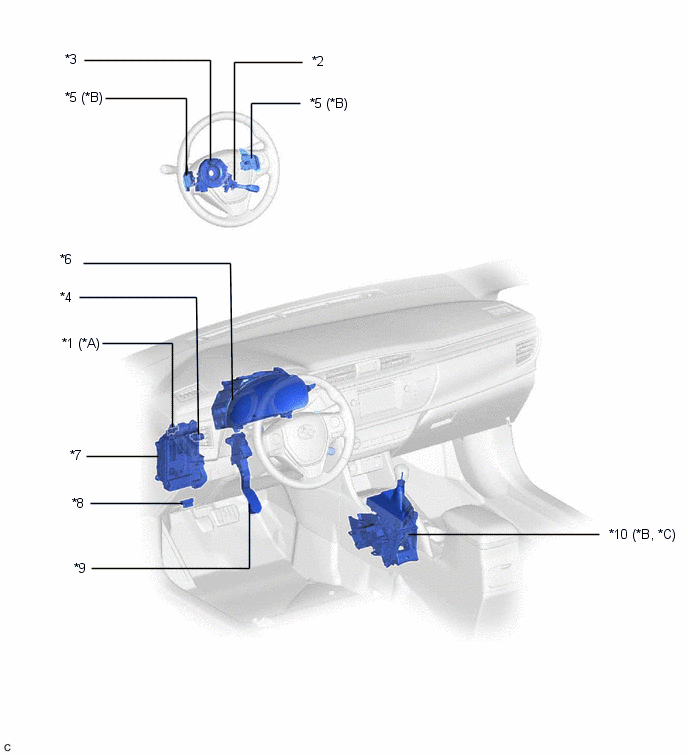

SCHEMA
|
*A | pour boîte-pont manuelle |
*B | pour CVT |
|
*C | pour boîte-pont automatique |
- | - |
|
*1 | ENSEMBLE DE CONTACTEUR DE DEMARRAGE A L'EMBRAYAGE |
*2 | CONTACTEUR PRINCIPAL DU REGULATEUR DE VITESSE |
|
*3 | SOUS-ENSEMBLE DE CABLE EN SPIRALE AVEC CAPTEUR |
*4 | ENSEMBLE DE CONTACTEUR DES FEUX STOP |
|
*5 | ENSEMBLE DE CONTACTEUR DE CHANGEMENT DE VITESSE AU VOLANT |
*6 | ENSEMBLE DE COMBINE D'INSTRUMENTS |
|
*7 | ENSEMBLE DE BLOC DE JONCTION DE TABLEAU DE BORD |
*8 | DLC3 |
|
*9 | ENSEMBLE DE CAPTEUR DE PEDALE D'ACCELERATEUR |
*10 | ENSEMBLE DE CHANGEMENT DE VITESSE AU PLANCHER - CONTACTEUR DE COMMANDE DE BOITE DE VITESSES |
Mesures De Precaution
MESURES DE PRECAUTION 1. MESURES DE PRECAUTION CONCERNANT LE DEBRANCHEMENT DU CABLE DE LA BATTERIE REMARQUE: Lorsque le câble négatif (-) de la batterie a été débranché, initialiser le(s) syst ...
Schema Du Systeme
SCHEMA DU SYSTEME Tableau de communication Emetteur Récepteur Signal Ligne ECM Ensemble de combiné d'instruments (témoin du régulateur de vitesse) Témoin SET de ...
