EMPLACEMENT DES PIECES CONSTITUTIVES

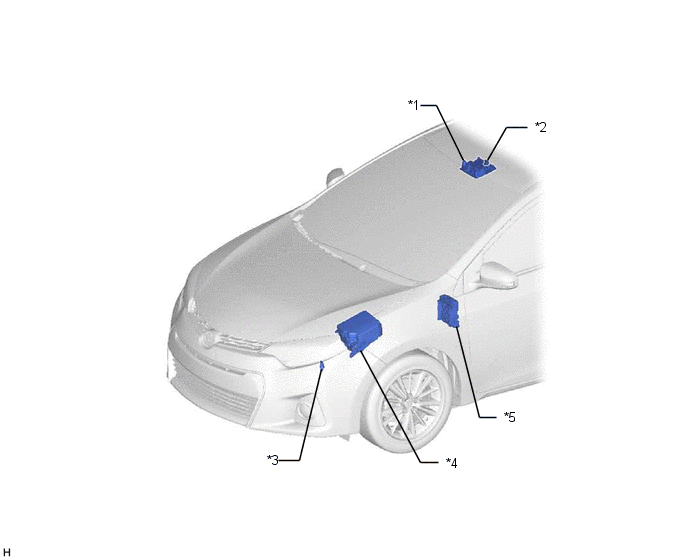

SCHEMA
|
*1 | ENSEMBLE D'ECLAIRAGE DE LECTURE |
*2 | ENSEMBLE DE MICRO DE TELEPHONE |
|
*3 | ENSEMBLE DE CONTACTEUR DES FEUX DE RECUL (pour EC65) | *4 |
ENSEMBLE DE BLOC DE RELAIS DE COMPARTIMENT MOTEUR ET DE BLOC DE JONCTION - RELAIS BKUP LP (pour K313, U341E) - FUSIBLE RADIO |
|
*5 | ENSEMBLE DE BLOC DE JONCTION COTE CONDUCTEUR - FUSIBLE ACC - FUSIBLE ECU-IG N° 3 - FUSIBLE PANEL |
- | - |

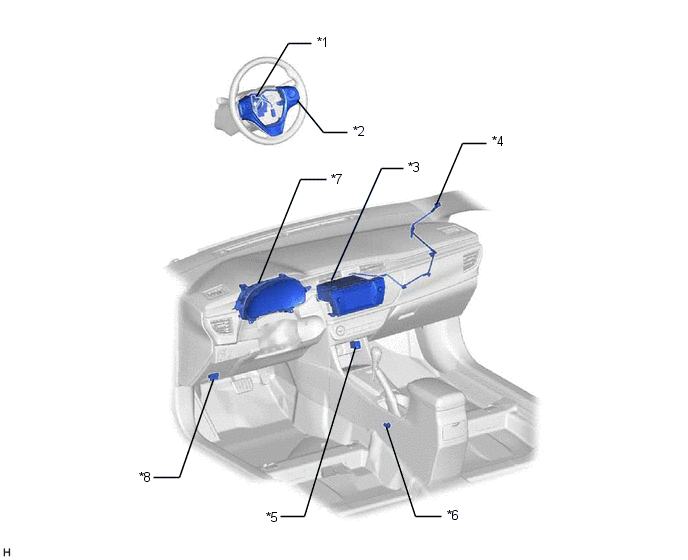

SCHEMA
|
*1 | SOUS-ENSEMBLE DE CABLE EN SPIRALE AVEC CAPTEUR |
*2 | ENSEMBLE DE CONTACTEUR AU VOLANT |
|
*3 | ENSEMBLE DE RECEPTEUR DE RADIO ET DE SYSTEME D'AFFICHAGE |
*4 | SOUS-ENSEMBLE DE CABLE D'ANTENNE |
|
*5 | ENSEMBLE D'ADAPTATEUR DE PRISE STEREO N° 1 |
*6 | ENSEMBLE DE CONTACTEUR DE FREIN DE STATIONNEMENT |
|
*7 | ENSEMBLE DE COMBINE D'INSTRUMENTS |
*8 | DLC3 |

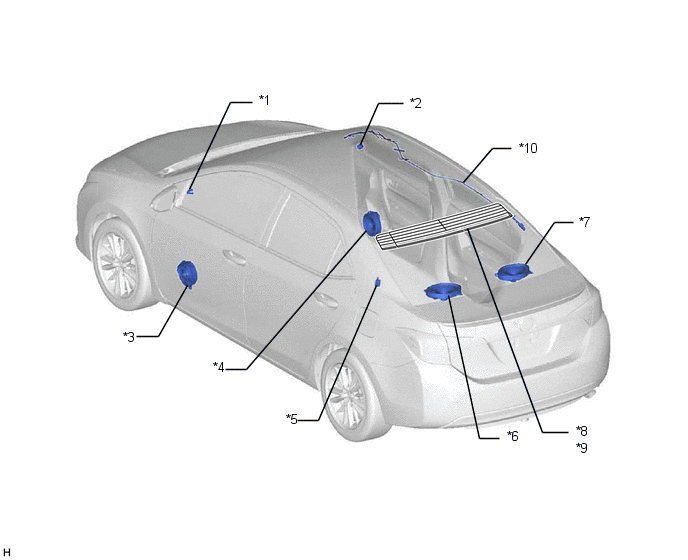

SCHEMA
|
*1 | ENSEMBLE DE HAUT-PARLEUR AVANT GAUCHE N° 2 |
*2 | ENSEMBLE DE HAUT-PARLEUR AVANT DROIT N° 2 |
|
*3 | ENSEMBLE DE HAUT-PARLEUR AVANT GAUCHE N° 1 |
*4 | ENSEMBLE DE HAUT-PARLEUR AVANT DROIT N° 1 |
|
*5 | CONDENSATEUR DE REGLAGE DE RADIO |
*6 | ENSEMBLE DE HAUT-PARLEUR ARRIERE GAUCHE |
|
*7 | ENSEMBLE DE HAUT-PARLEUR ARRIERE DROIT |
*8 | CABLE D'ANTENNE DE VITRE |
|
*9 | - AM - FM |
*10 | ENSEMBLE D'ANTENNE D'AMPLIFICATEUR N° 1 |
