EMPLACEMENT DES PIECES CONSTITUTIVES

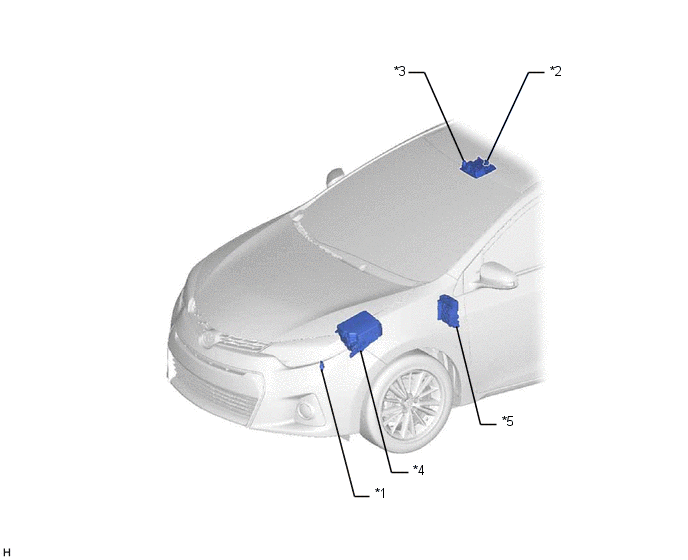

SCHEMA
|
*1 | ENSEMBLE DE CONTACTEUR DES FEUX DE RECUL (pour EC65) |
*2 | ENSEMBLE DE MICRO DE TELEPHONE |
|
*3 | ENSEMBLE D'ECLAIRAGE DE LECTURE |
*4 | ENSEMBLE DE BLOC DE RELAIS DE COMPARTIMENT MOTEUR ET DE BLOC DE JONCTION - FUSIBLE RADIO - RELAIS BKUP LP (pour K313 ou U341E) |
|
*5 | ENSEMBLE DE BLOC DE JONCTION COTE CONDUCTEUR - FUSIBLE ACC - FUSIBLE ECU-IG N° 3 - FUSIBLE PANEL |
- | - |

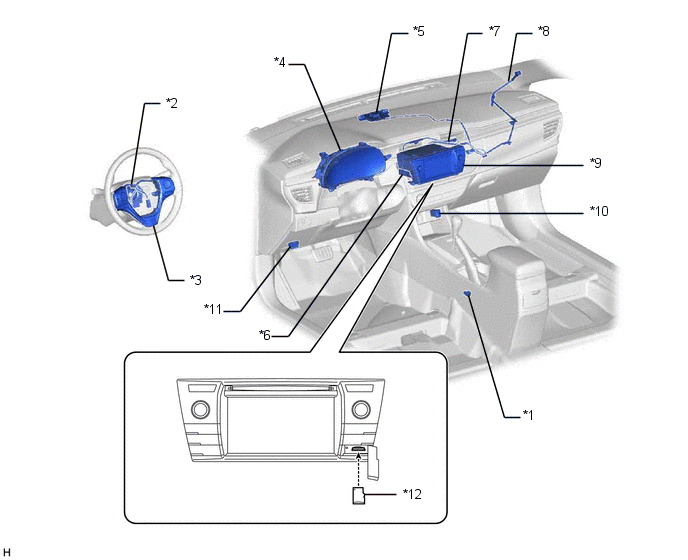

SCHEMA
|
*1 | ENSEMBLE DE CONTACTEUR DE FREIN DE STATIONNEMENT |
*2 | SOUS-ENSEMBLE DE CABLE EN SPIRALE AVEC CAPTEUR |
|
*3 | ENSEMBLE DE CONTACTEUR AU VOLANT |
*4 | ENSEMBLE DE COMBINE D'INSTRUMENTS |
|
*5 | ENSEMBLE D'ANTENNE DE NAVIGATION - GPS | *6 |
ENSEMBLE DE TUNER DE L'ELEMENT STEREO (avec système SDARS) |
|
*7 | SOUS-ENSEMBLE DE CABLE D'ANTENNE DE NAVIGATION N° 1 |
*8 | SOUS-ENSEMBLE DE CABLE D'ANTENNE (pour côté du tableau de bord) |
|
*9 | ENSEMBLE DE RECEPTEUR DE NAVIGATION |
*10 | ENSEMBLE D'ADAPTATEUR DE PRISE STEREO N° 1 |
|
*11 | DLC3 |
*12 | CARTE SD (DISQUE DU LECTEUR DE DISQUE) |

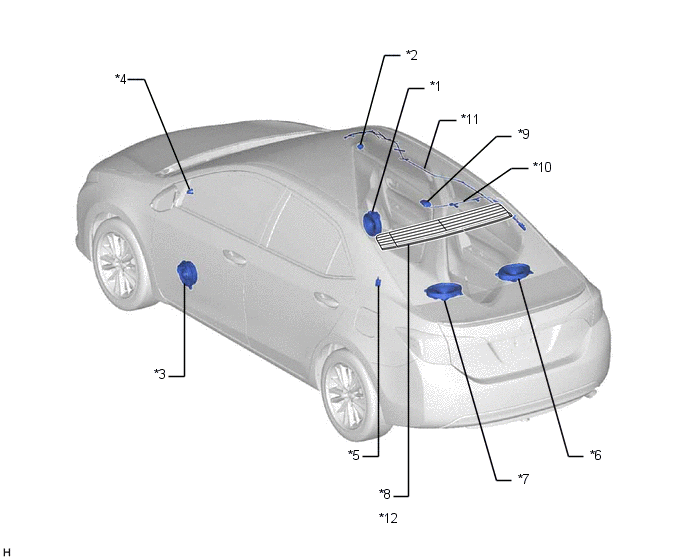

SCHEMA
|
*1 | ENSEMBLE DE HAUT-PARLEUR AVANT DROIT N° 1 |
*2 | ENSEMBLE DE HAUT-PARLEUR AVANT DROIT N° 2 |
|
*3 | ENSEMBLE DE HAUT-PARLEUR AVANT GAUCHE N° 1 |
*4 | ENSEMBLE DE HAUT-PARLEUR AVANT GAUCHE N° 2 |
|
*5 | CONDENSATEUR DE REGLAGE DE RADIO |
*6 | ENSEMBLE DE HAUT-PARLEUR ARRIERE DROIT |
|
*7 | ENSEMBLE DE HAUT-PARLEUR ARRIERE GAUCHE |
*8 | CABLE D'ANTENNE DE VITRE |
|
*9 | ENSEMBLE D'ANTENNE DE RADIO DE SATELLITE - SATELLITE (avec système SDARS) |
*10 | SOUS-ENSEMBLE DE CABLE D'ANTENNE (côté toit) (avec système SDARS) |
|
*11 | ENSEMBLE D'ANTENNE D'AMPLIFICATEUR N° 1 |
*12 | - FM - AM |
Mesures De Precaution
MESURES DE PRECAUTION 1. MESURES DE PRECAUTION RELATIVES AU DEBRANCHEMENT DU CABLE DE LA BORNE NEGATIVE DE LA BATTERIE REMARQUE: Après avoir mis le contacteur d'allumage en position OFF, l'ense ...
Schema Du Systeme
SCHEMA DU SYSTEME ...
