EMPLACEMENT DES PIECES CONSTITUTIVES

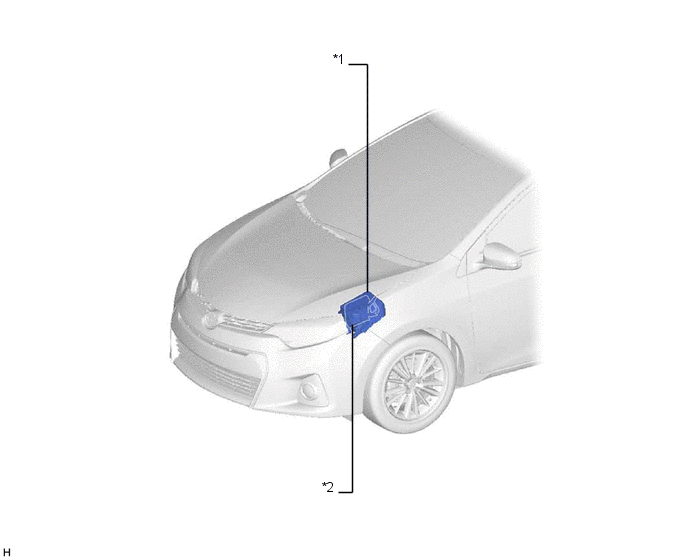

SCHEMA
|
*1 | ENSEMBLE DE BLOC DE RELAIS DE COMPARTIMENT MOTEUR ET DE BLOC DE JONCTION - RELAIS IG2 - FUSIBLE IG2 - FUSIBLE STRG LOCK |
*2 | ECM |

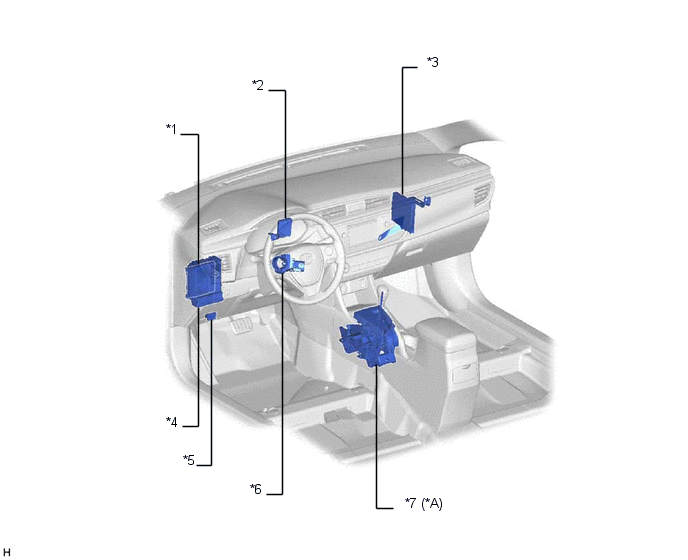

SCHEMA
|
*A | pour CVT |
- | - |
|
*1 | ECU DE CARROSSERIE PRINCIPALE (ECU DE CARROSSERIE DU RESEAU MULTIPLEX) |
*2 | BOITIER DE CODE ID (ECU DE CODE DU DISPOSITIF ANTIDEMARRAGE) |
|
*3 | ECU DE CERTIFICATION (ENSEMBLE D'ECU DE CLE INTELLIGENTE) |
*4 | ENSEMBLE DE BLOC DE JONCTION COTE CONDUCTEUR - FUSIBLE IGN |
|
*5 | DLC3 |
*6 | ECU DE VERROUILLAGE DE DIRECTION (ENSEMBLE D'ACTIONNEUR DE VERROUILLAGE DE DIRECTION) |
|
*7 | ENSEMBLE DE CHANGEMENT DE VITESSE AU PLANCHER - ECU DE COMMANDE DE VERROUILLAGE DE CHANGEMENT DE VITESSE |
- | - |
Mesures De Precaution
MESURES DE PRECAUTION 1. MESURES DE PRECAUTION RELATIVES AU DEBRANCHEMENT DU CABLE DE LA BORNE NEGATIVE DE LA BATTERIE REMARQUE: Lorsque le câble a été débranché de la borne négative (-) de ...
Schema Du Systeme
SCHEMA DU SYSTEME Description du circuit Pièce constitutive Description générale ECU de verrouillage de direction (ensemble d'actionneur de verrouillage de direction) ...
D'autres materiaux:
Comment Utiliser La Recherche De Pannes
MESURE DE PRECAUTION / REMARQUE / CONSEIL
CONSEIL:
Suivre ces procédures pour effectuer la recherche de pannes du système de direction assistée.
*: Utiliser le Techstream.
PROCEDURE
1. VEHICULE AMENE A L'ATELIER
SUIVANT
2.
VE ...
Verification / Suppression Des Dtc
VERIFICATION / SUPPRESSION DES DTC 1. VERIFICATION DES DTC A L'AIDE DU TECHSTREAM
(a) Brancher le Techstream sur le DLC3. (b) Mettre le contacteur d'allumage en position ON.
(c) Allumer le Techstream. (d) Sélectionner les menus suivants: Body Electrical / Air Conditioner / Trouble Codes. Body E ...
Coupure dans le circuit du relais d'électrovanne ABS (C146E,C146F)
DESCRIPTION Le relais d'électrovanne ABS assure l'alimentation électrique de l'électrovanne ABS et de l'électrovanne TRAC.
Le
relais d'électrovanne ABS s'active 1,5 seconde après que le contacteur
d'allumage a été mis en position ON et se désactive si une coupure ou un
court-circuit ...
