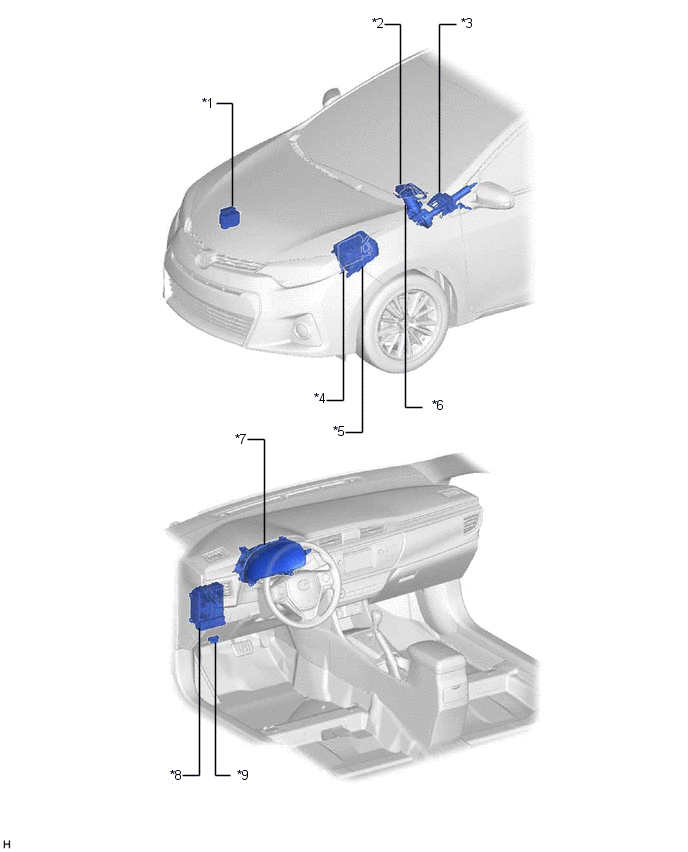

EMPLACEMENT DES PIECES CONSTITUTIVES
SCHEMA
|
*1 | ENSEMBLE D'ACTIONNEUR DE FREIN - ECU DE CONTROLE DE DERAPAGE |
*2 | ENSEMBLE D'ECU DE DIRECTION ASSISTEE |
|
*3 | SOUS-ENSEMBLE DE COLONNE DE DIRECTION ASSISTEE ELECTRIQUE - CAPTEUR DE COUPLE | *4 |
ECM |
| *5 |
ENSEMBLE DE BLOC DE RELAIS DE COMPARTIMENT MOTEUR ET DE BLOC DE JONCTION - FUSIBLE EPS | *6 |
ENSEMBLE DE MOTEUR DE DIRECTION ASSISTEE |
|
*7 | ENSEMBLE DE COMBINE D'INSTRUMENTS - TEMOIN EPS | *8 |
ENSEMBLE DE BLOC DE JONCTION COTE CONDUCTEUR - FUSIBLE ECU-IG N° 4 |
|
*9 | DLC3 |
- | - |
