EMPLACEMENT DES PIECES CONSTITUTIVES

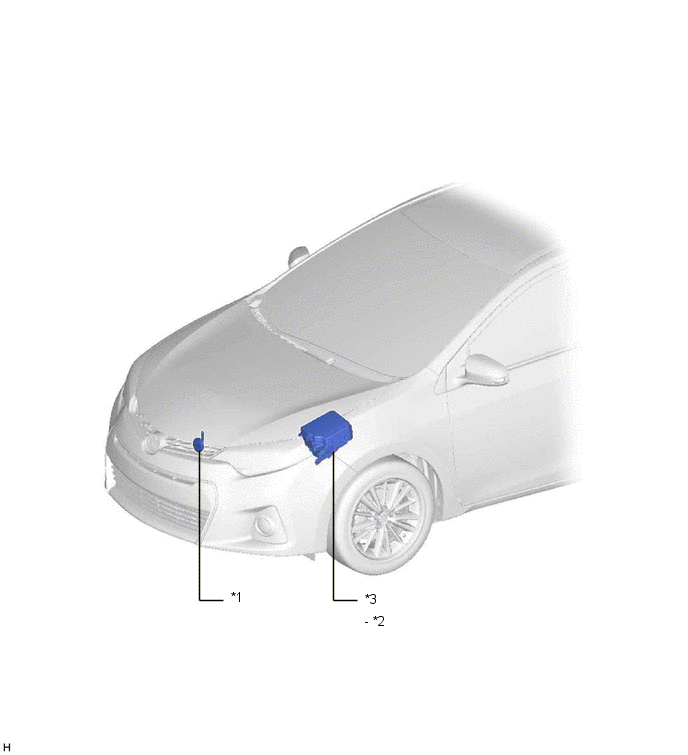

SCHEMA
|
*1 | ENSEMBLE D'AVERTISSEUR SONORE A TONALITE GRAVE |
*2 | RELAIS D'AVERTISSEUR SONORE |
|
*3 | ENSEMBLE DE BLOC DE RELAIS DE COMPARTIMENT MOTEUR ET DE BLOC DE JONCTION - FUSIBLE HORN | - |
- |

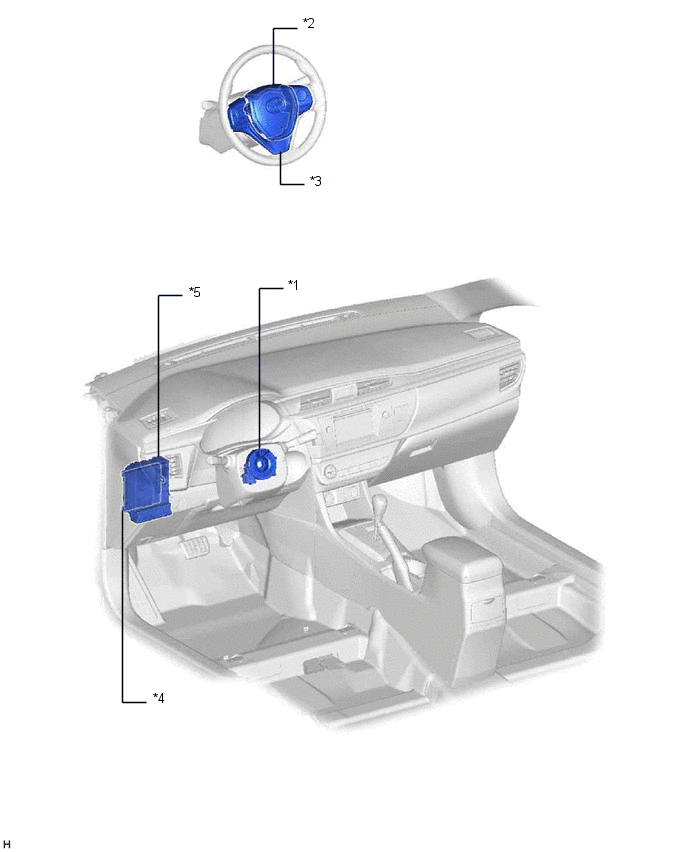

SCHEMA
|
*1 | SOUS-ENSEMBLE DE CABLE EN SPIRALE |
*2 | ENSEMBLE DE BOUTON D'AVERTISSEUR SONORE |
|
*3 | ENSEMBLE DE CONTACTEUR AU VOLANT |
*4 | ECU DE CARROSSERIE PRINCIPALE (ECU DE CARROSSERIE DU RESEAU MULTIPLEX) |
|
*5 | ENSEMBLE DE BLOC DE JONCTION COTE CONDUCTEUR |
- | - |
