EMPLACEMENT DES PIECES CONSTITUTIVES

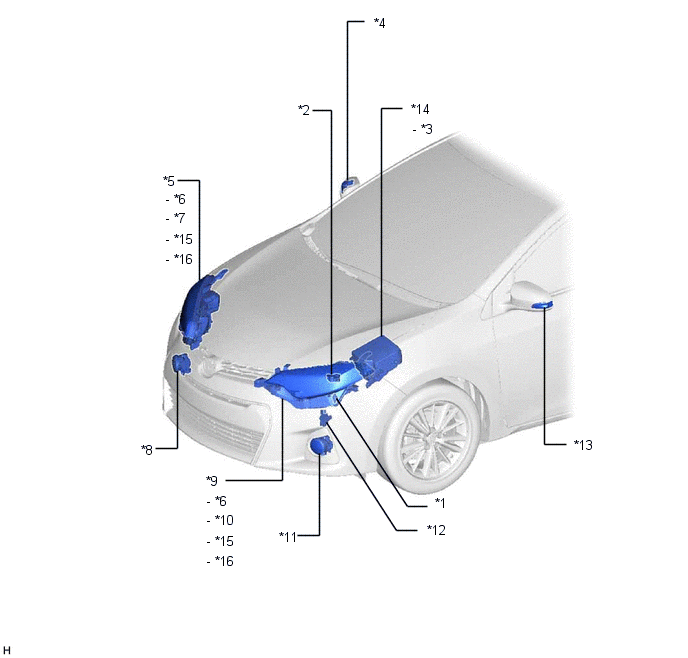

SCHEMA
|
*1 | ENSEMBLE DE CONTACTEUR DES FEUX DE RECUL (pour boîte-pont manuelle (EC65)) |
*2 | ENSEMBLE DE CONTACTEUR DE POSITION DE STATIONNEMENT/POINT MORT (pour boîte de vitesses à variation continue (K313)) |
|
*3 | RELAIS H-LP |
*4 | ENSEMBLE DE CLIGNOTANT LATERAL DROIT |
|
*5 | ENSEMBLE DE PHARE DROIT |
*6 | ECU DE COMMANDE D'ECLAIRAGE LED |
|
*7 | BLOC DE PHARE DROIT |
*8 | ENSEMBLE DE FEU ANTIBROUILLARD DROIT (avec feu antibrouillard avant) |
|
*9 | ENSEMBLE DE PHARE GAUCHE |
*10 | BLOC DE PHARE GAUCHE |
|
*11 | ENSEMBLE DE FEU ANTIBROUILLARD GAUCHE (avec feu antibrouillard avant) |
*12 | ENSEMBLE DE CONTACTEUR DE POSITION DE STATIONNEMENT/POINT MORT (pour boîte-pont automatique (U341E)) |
|
*13 | ENSEMBLE DE CLIGNOTANT LATERAL GAUCHE |
*14 | ENSEMBLE DE BLOC DE RELAIS DE COMPARTIMENT MOTEUR ET DE BLOC DE JONCTION - RELAIS DIM FUSIBLE - H-LP-MAIN - FUSIBLE H-LP RH-LO - FUSIBLE H-LP LH-LO - FUSIBLE H-LP RH-HI - FUSIBLE H-LP LH-HI - FUSIBLE TURN HAZ - FUSIBLE DE FEU ANTIBROUILLARD AVANT (avec feu antibrouillard avant) |
|
*15 | CLIGNOTANT AVANT ET DOUILLE DE FEU DE STATIONNEMENT |
*16 | DOUILLE DE FEU LATERAL AVANT |

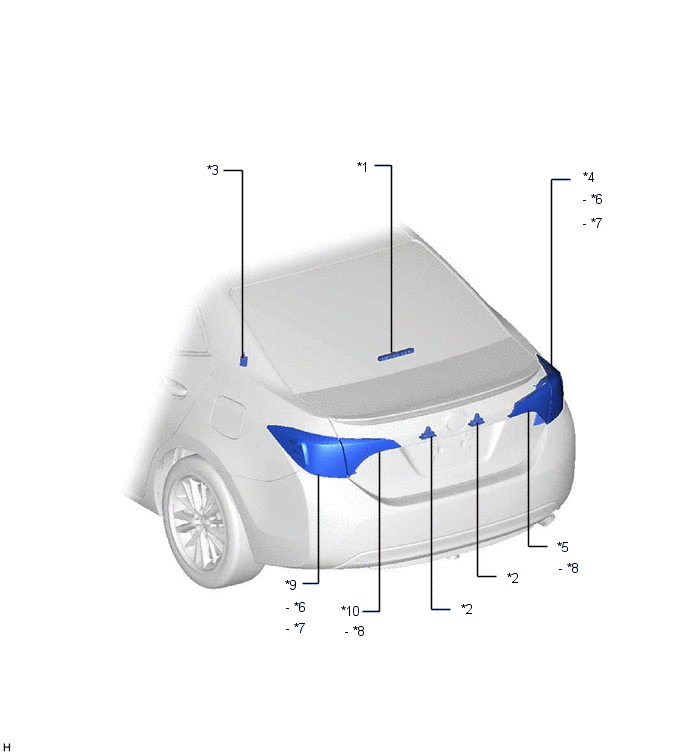

SCHEMA
|
*1 | ENSEMBLE DE FEU STOP SURELEVE |
*2 | ENSEMBLE D'ECLAIRAGE DE PLAQUE D'IMMATRICULATION |
|
*3 | CONDENSATEUR DE REGLAGE DE RADIO |
*4 | ENSEMBLE DE FEU COMBINE ARRIERE DROIT |
|
*5 | ENSEMBLE DE FEU ARRIERE DROIT |
*6 | DOUILLE DE FEU ARRIERE ET FEU STOP |
|
*7 | DOUILLE DE CLIGNOTANT ARRIERE |
*8 | DOUILLE DE FEU DE RECUL |
|
*9 | ENSEMBLE DE FEU COMBINE ARRIERE GAUCHE |
*10 | ENSEMBLE DE FEU ARRIERE GAUCHE |

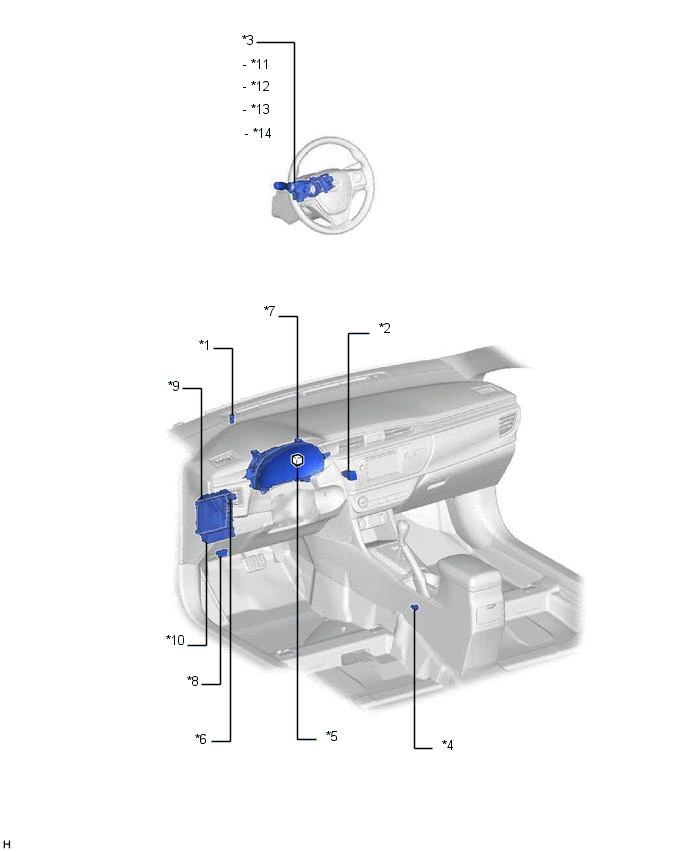

SCHEMA
|
*1 | CAPTEUR DE COMMANDE D'ECLAIRAGE AUTOMATIQUE (avec commande d'éclairage automatique) |
*2 | ENSEMBLE DE CONTACTEUR DES FEUX DE DETRESSE |
|
*3 | ENSEMBLE D'INVERSEUR FEUX DE ROUTE/CROISEMENT |
*4 | ENSEMBLE DE CONTACTEUR DE FREIN DE STATIONNEMENT |
|
*5 | RELAIS DE FEU ANTIBROUILLARD AVANT (avec feu antibrouillard avant) |
*6 | ENSEMBLE DE CONTACTEUR DES FEUX STOP |
|
*7 | ENSEMBLE DE COMBINE D'INSTRUMENTS |
*8 | DLC3 |
|
*9 | ECU DE CARROSSERIE PRINCIPALE (ECU DE CARROSSERIE DU RESEAU MULTIPLEX) |
*10 | ENSEMBLE DE BLOC DE JONCTION COTE CONDUCTEUR - RELAIS DES FEUX ARRIERE - FUSIBLE TAIL - FUSIBLE STOP |
|
*11 | CONTACTEUR D'INVERSEUR FEUX DE ROUTE/CROISEMENT |
*12 | CONTACTEUR DE COMMANDE D'ECLAIRAGE |
|
*13 | CONTACTEUR DES CLIGNOTANTS |
*14 | CONTACTEUR DES FEUX ANTIBROUILLARDS (avec feu antibrouillard avant) |
