EMPLACEMENT DES PIECES CONSTITUTIVES

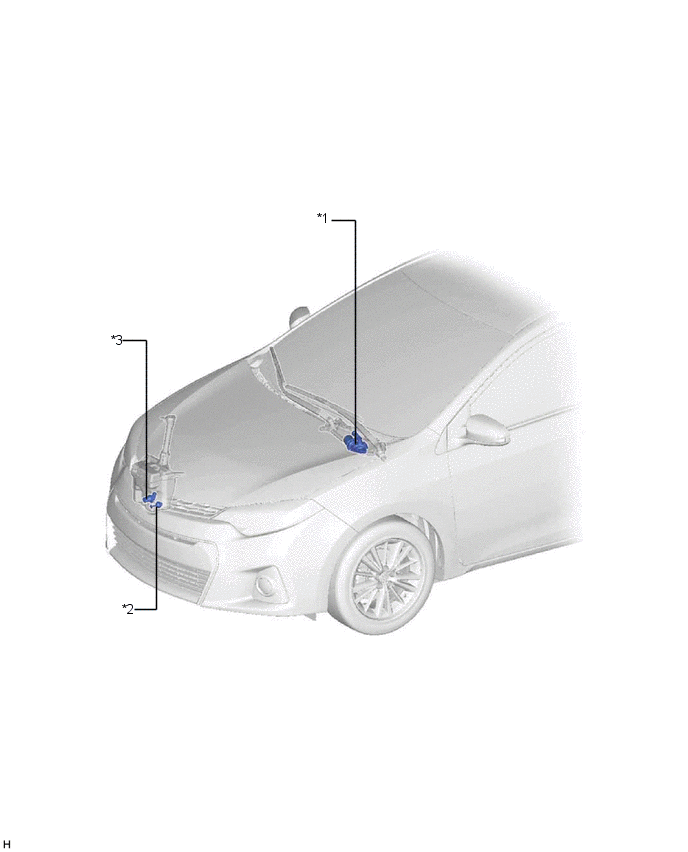

SCHEMA
|
*1 | ENSEMBLE DE MOTEUR D'ESSUIE-GLACE AVANT |
*2 | ENSEMBLE DE CONTACTEUR DE RAPPEL DE NIVEAU (avec contacteur de rappel de niveau de liquide de lave-glace) |
|
*3 | ENSEMBLE DE POMPE ET DE MOTEUR DE LAVE-GLACE AVANT |
- | - |

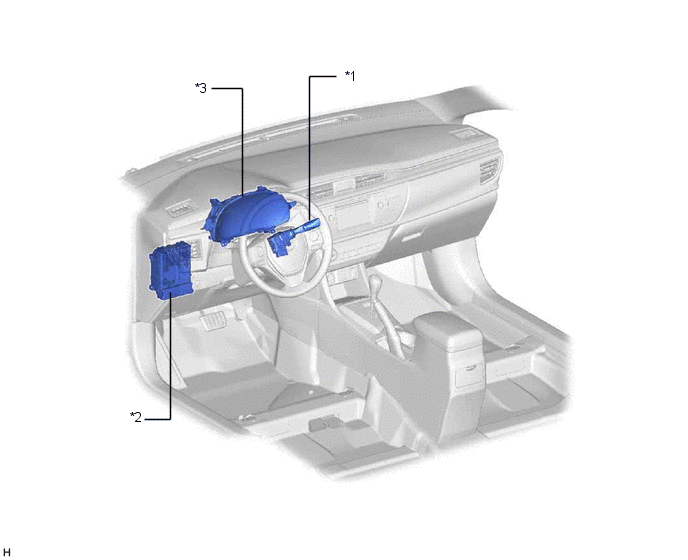

SCHEMA
|
*1 | ENSEMBLE DE CONTACTEUR D'ESSUIE-GLACE AVANT |
*2 | ENSEMBLE DE BLOC DE JONCTION COTE CONDUCTEUR - FUSIBLE WIPER - FUSIBLE WASHER - RELAIS IG1 N° 2 |
|
*3 | ENSEMBLE DE COMBINE D'INSTRUMENTS |
- | - |
