EMPLACEMENT DES PIECES CONSTITUTIVES

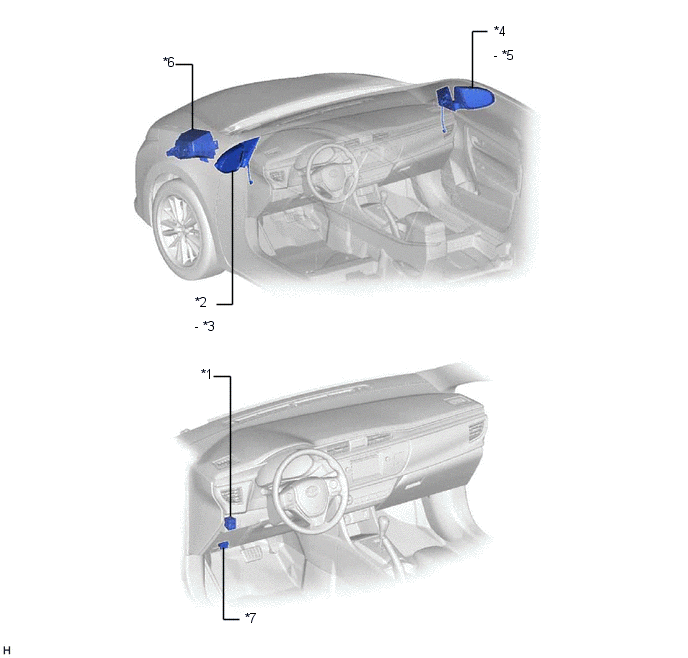

SCHEMA
|
*1 | ENSEMBLE DE CONTACTEUR DE RETROVISEUR EXTERIEUR |
*2 | ENSEMBLE DE RETROVISEUR EXTERIEUR GAUCHE |
|
*3 | RETROVISEUR EXTERIEUR GAUCHE |
*4 | ENSEMBLE DE RETROVISEUR EXTERIEUR DROIT |
|
*5 | RETROVISEUR EXTERIEUR DROIT |
*6 | ENSEMBLE DE BLOC DE RELAIS DE COMPARTIMENT MOTEUR ET DE BLOC DE JONCTION - RELAIS DE DESEMBUEUR - FUSIBLE DEF - FUSIBLE MIR-HTR |
|
*7 | DLC3 |
- | - |

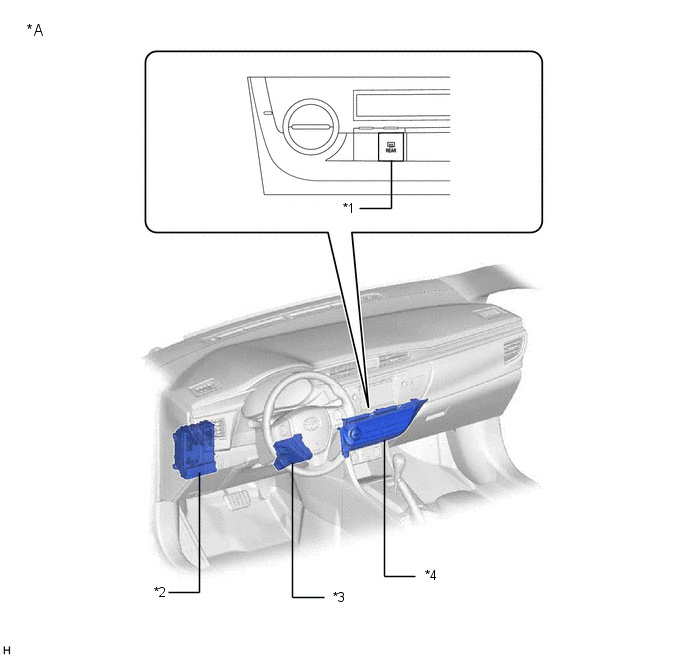

SCHEMA
|
*A | pour système de climatisation automatique |
- | - |
|
*1 | CONTACTEUR DE DESEMBUEUR DE LUNETTE ARRIERE |
*2 | ENSEMBLE DE BLOC DE JONCTION COTE CONDUCTEUR - FUSIBLE HTR-IG - FUSIBLE ACC - FUSIBLE PANEL |
|
*3 | ENSEMBLE D'AMPLIFICATEUR DE CLIMATISATION |
*4 | ENSEMBLE DE COMMANDE DE CLIMATISATION |

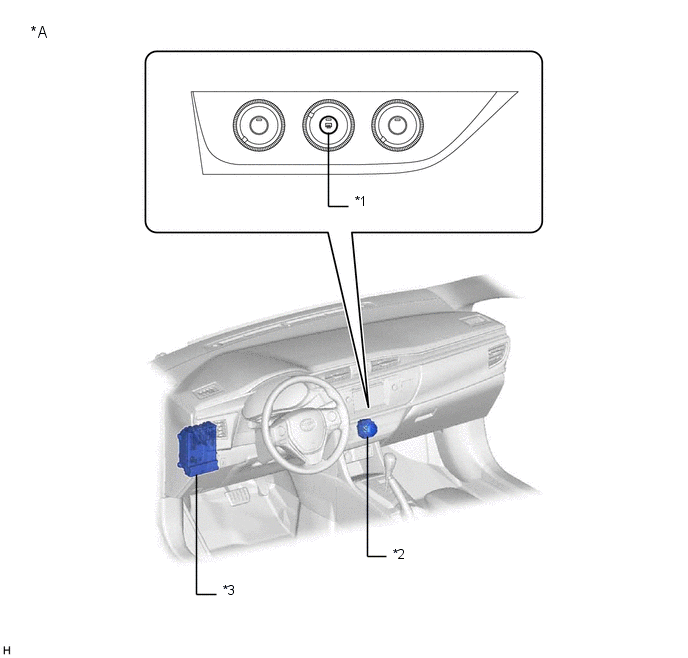

SCHEMA
|
*A | pour système de climatisation manuelle |
- | - |
|
*1 | CONTACTEUR DE DESEMBUEUR DE LUNETTE ARRIERE |
*2 | SOUS-ENSEMBLE DE COMMANDE DE CHAUFFAGE N° 2 |
|
*3 | ENSEMBLE DE BLOC DE JONCTION COTE CONDUCTEUR - FUSIBLE HTR-IG - FUSIBLE ACC - FUSIBLE PANEL |
- | - |
