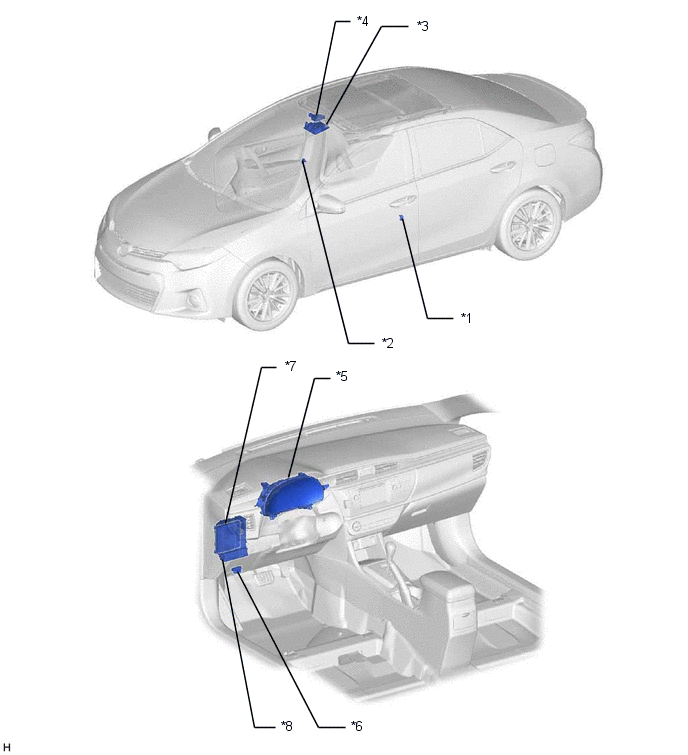

EMPLACEMENT DES PIECES CONSTITUTIVES
SCHEMA
|
*1 | ENSEMBLE DE CONTACTEUR D'ECLAIRAGE DE SEUIL DE PORTE AVANT (pour côté gauche) |
*2 | ENSEMBLE DE CONTACTEUR D'ECLAIRAGE DE SEUIL DE PORTE AVANT (pour côté droit) |
|
*3 | CONTACTEUR DE TOIT OUVRANT (ENSEMBLE D'ECLAIRAGE DE LECTURE) |
*4 | ECU DE TOIT OUVRANT (SOUS-ENSEMBLE DE MECANISME D'ENTRAINEMENT DE TOIT OUVRANT) |
|
*5 | ENSEMBLE DE COMBINE D'INSTRUMENTS |
*6 | DLC3 |
|
*7 | ECU DE CARROSSERIE PRINCIPALE (ECU DE CARROSSERIE DU RESEAU MULTIPLEX) |
*8 | ENSEMBLE DE BLOC DE JONCTION COTE CONDUCTEUR - FUSIBLE S/ROOF - FUSIBLE ECU-IG N° 3 |
