EMPLACEMENT DES PIECES CONSTITUTIVES

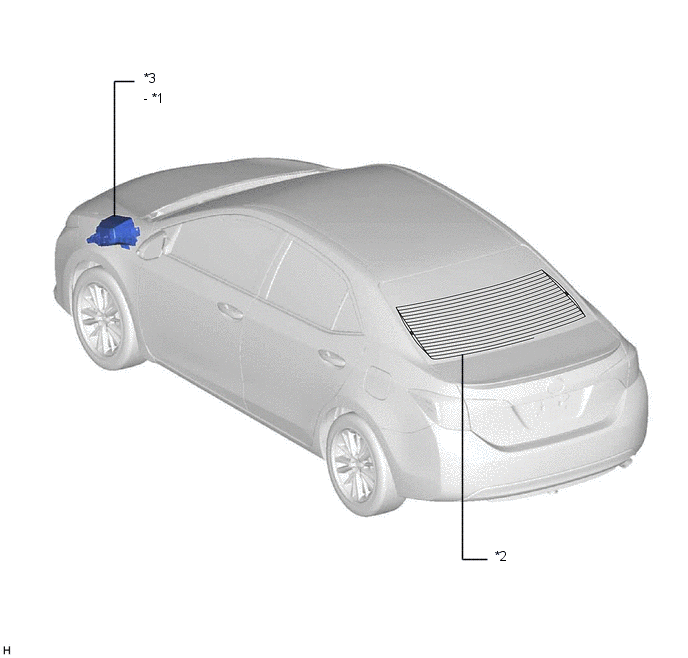

SCHEMA
|
*1 | RELAIS DE DESEMBUEUR |
*2 | VITRE DE LUNETTE ARRIERE (FAISCEAU DE DESEMBUAGE DE LUNETTE ARRIERE) |
|
*3 | ENSEMBLE DE BLOC DE RELAIS DE COMPARTIMENT MOTEUR ET DE BLOC DE JONCTION - FUSIBLE DEF | - |
- |

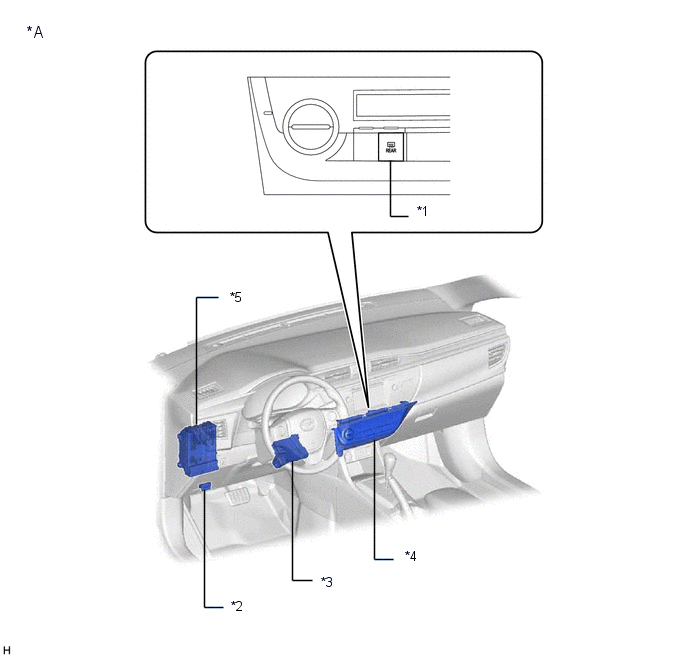

SCHEMA
|
*A | pour système de climatisation automatique |
- | - |
|
*1 | CONTACTEUR DE DESEMBUEUR DE LUNETTE ARRIERE |
*2 | DLC3 |
|
*3 | ENSEMBLE D'AMPLIFICATEUR DE CLIMATISATION |
*4 | ENSEMBLE DE COMMANDE DE CLIMATISATION |
|
*5 | ENSEMBLE DE BLOC DE JONCTION COTE CONDUCTEUR - FUSIBLE HTR-IG |
- | - |

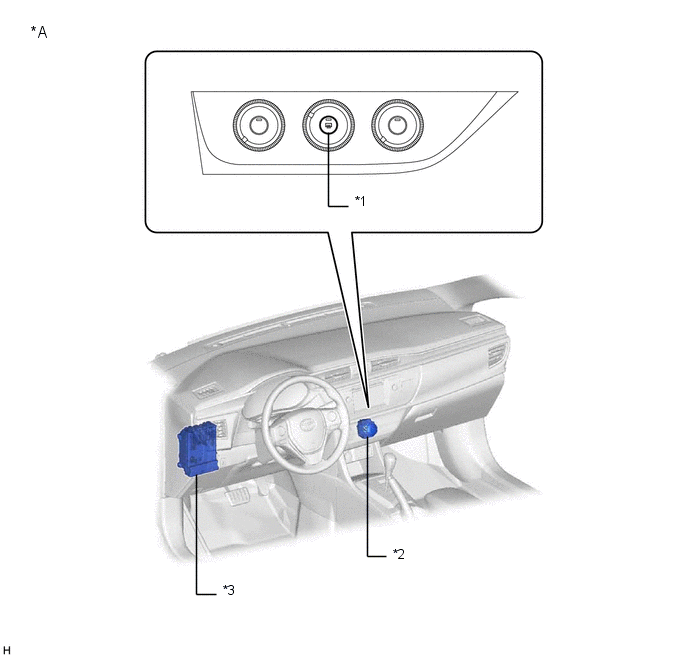

SCHEMA
|
*A | pour système de climatisation manuelle |
- | - |
|
*1 | CONTACTEUR DE DESEMBUEUR DE LUNETTE ARRIERE |
*2 | SOUS-ENSEMBLE DE COMMANDE DE CHAUFFAGE N° 2 |
|
*3 | ENSEMBLE DE BLOC DE JONCTION COTE CONDUCTEUR - FUSIBLE HTR-IG |
- | - |
