EMPLACEMENT DES PIECES CONSTITUTIVES

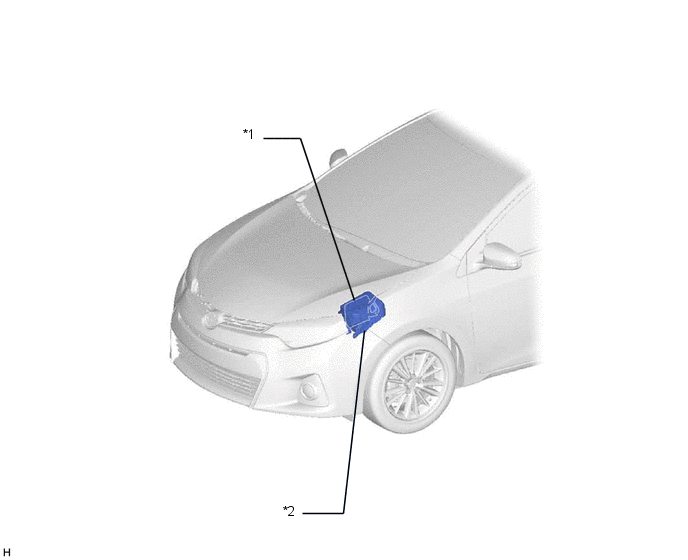

SCHEMA
|
*1 | ECM |
*2 | ENSEMBLE DE BLOC DE RELAIS DE COMPARTIMENT MOTEUR ET DE BLOC DE JONCTION - FUSIBLE ECU-B N° 2 |

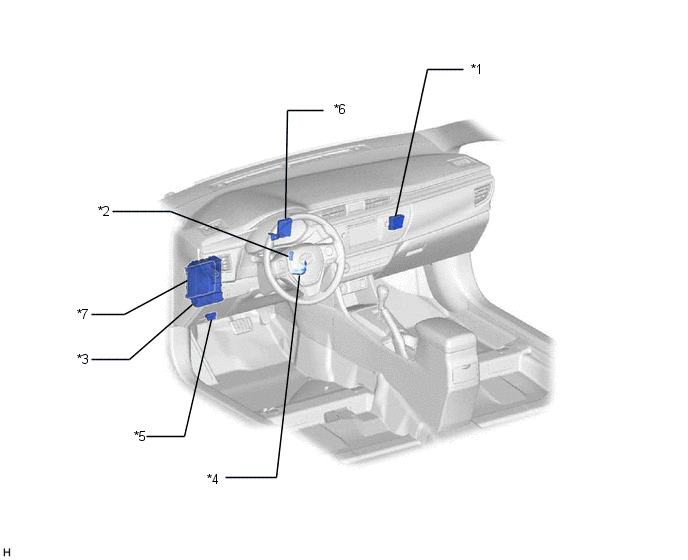

SCHEMA
|
*1 | TEMOIN DE SECURITE (ENSEMBLE D'INDICATEUR LUMINEUX) |
*2 | ENSEMBLE DE CONTACTEUR D'AVERTISSEMENT DE DEVERROUILLAGE |
|
*3 | ENSEMBLE DE BLOC DE JONCTION COTE CONDUCTEUR - FUSIBLE IGN | *4 |
BOBINE DE CLE A TRANSPONDEUR |
|
*5 | DLC3 |
*6 | ENSEMBLE D'ECU DE CLE A TRANSPONDEUR |
|
*7 | ECU DE CARROSSERIE PRINCIPALE (ECU DE CARROSSERIE DU RESEAU MULTIPLEX) |
- | - |
