EMPLACEMENT DES PIECES CONSTITUTIVES

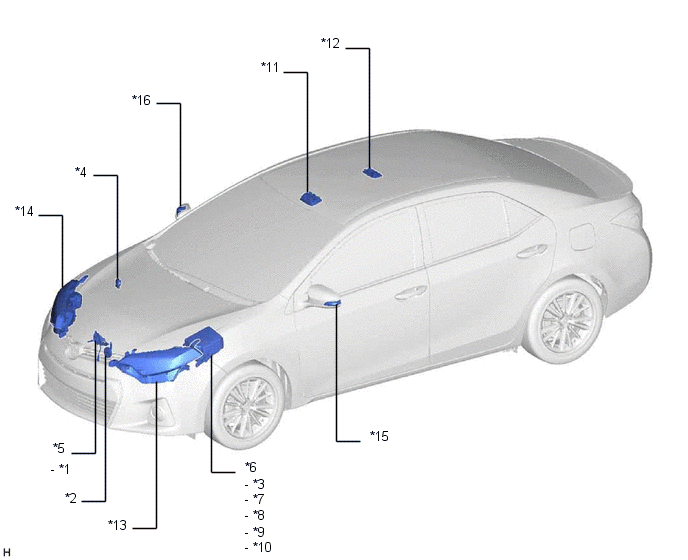

SCHEMA
|
*1 | CONTACTEUR D'ECLAIRAGE DE SEUIL DE COMPARTIMENT MOTEUR |
*2 | ENSEMBLE D'AVERTISSEUR SONORE A TONALITE GRAVE |
|
*3 | RELAIS D'AVERTISSEUR SONORE |
*4 | ENSEMBLE D'ALARME SONORE |
|
*5 | ENSEMBLE DE SERRURE DE CAPOT |
*6 | ENSEMBLE DE BLOC DE RELAIS DE COMPARTIMENT MOTEUR ET DE BLOC DE JONCTION |
|
*7 | RELAIS D'ALARME SONORE DE SECURITE |
*8 | FUSIBLE ECU-B |
|
*9 | FUSIBLE HORN |
*10 | FUSIBLE S-HORN |
|
*11 | ENSEMBLE D'ECLAIRAGE DE LECTURE - ECLAIRAGE INTERIEUR |
*12 | ENSEMBLE DE PLAFONNIER N° 1 - ECLAIRAGE INTERIEUR |
|
*13 | ENSEMBLE DE PHARE GAUCHE - PHARE GAUCHE - CLIGNOTANT GAUCHE |
*14 | ENSEMBLE DE PHARE DROIT - PHARE DROIT - CLIGNOTANT DROIT |
|
*15 | CLIGNOTANT GAUCHE |
*16 | CLIGNOTANT DROIT |

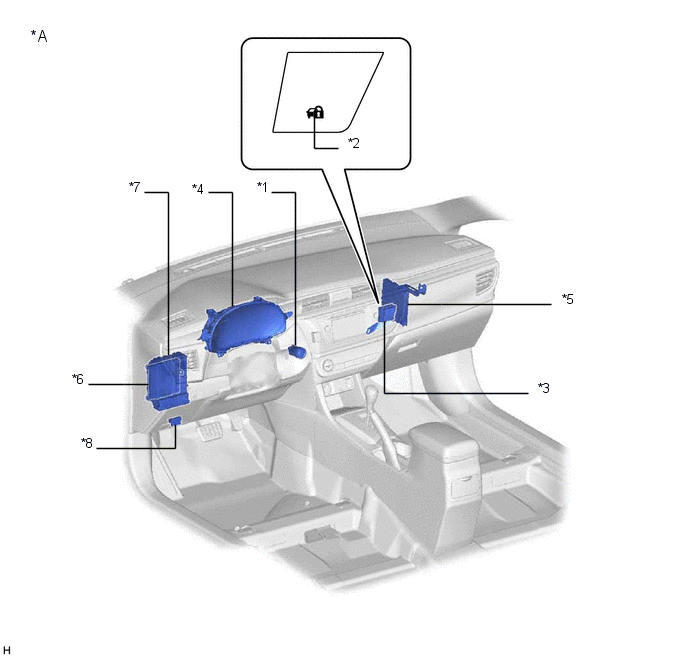

SCHEMA
|
*A | avec système de clé intelligente |
- | - |
|
*1 | CONTACTEUR DU MOTEUR |
*2 | TEMOIN DE SECURITE |
|
*3 | ENSEMBLE D'INDICATEUR LUMINEUX |
*4 | ENSEMBLE DE COMBINE D'INSTRUMENTS |
|
*5 | ECU DE CERTIFICATION (ENSEMBLE D'ECU DE CLE INTELLIGENTE) |
*6 | ECU DE CARROSSERIE PRINCIPALE (ECU DE CARROSSERIE DU RESEAU MULTIPLEX) |
|
*7 | ENSEMBLE DE BLOC DE JONCTION COTE CONDUCTEUR - FUSIBLE ACC - FUSIBLE ECU-IG N° 1 |
*8 | DLC3 |

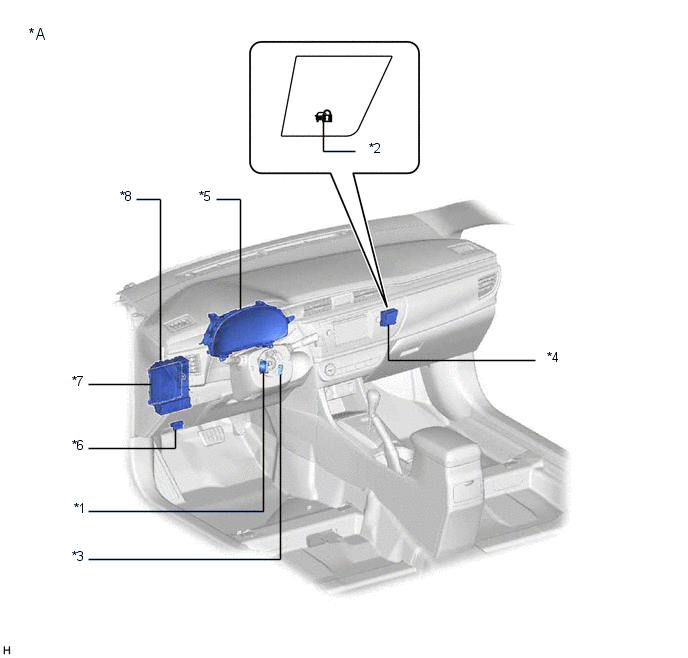

SCHEMA
|
*A | sans système de clé intelligente |
- | - |
|
*1 | ENSEMBLE DE CONTACTEUR D'ALLUMAGE OU DE DEMARREUR |
*2 | TEMOIN DE SECURITE |
|
*3 | ENSEMBLE DE CONTACTEUR D'AVERTISSEMENT DE DEVERROUILLAGE |
*4 | ENSEMBLE D'INDICATEUR LUMINEUX |
|
*5 | ENSEMBLE DE COMBINE D'INSTRUMENTS |
*6 | DLC3 |
|
*7 | ECU DE CARROSSERIE PRINCIPALE (ECU DE CARROSSERIE DU RESEAU MULTIPLEX) |
*8 | ENSEMBLE DE BLOC DE JONCTION COTE CONDUCTEUR - RELAIS ACC - RELAIS IG1 N° 1 - FUSIBLE AM1 |

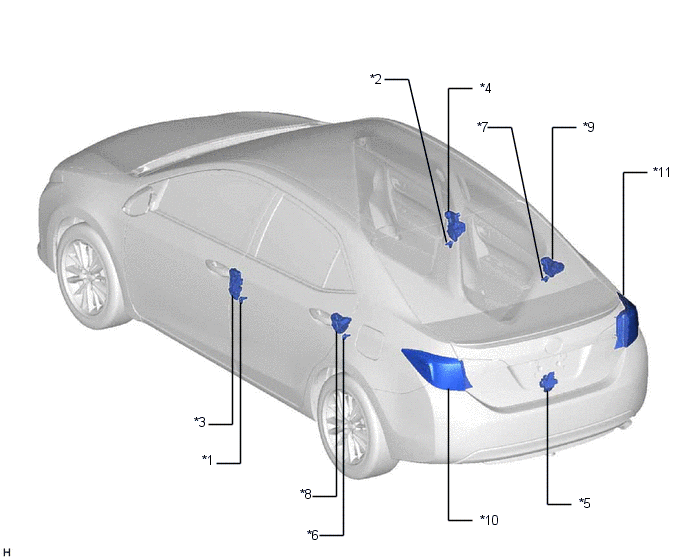

SCHEMA
|
*1 | ENSEMBLE DE CONTACTEUR D'ECLAIRAGE DE SEUIL DE PORTE AVANT (pour côté gauche) |
*2 | ENSEMBLE DE CONTACTEUR D'ECLAIRAGE DE SEUIL DE PORTE AVANT (pour côté droit) |
|
*3 | SERRURE DE PORTE AVANT AVEC ENSEMBLE DE MOTEUR GAUCHE |
*4 | SERRURE DE PORTE AVANT AVEC ENSEMBLE DE MOTEUR DROIT |
|
*5 | ENSEMBLE DE SERRURE DE PORTE DE COMPARTIMENT A BAGAGES |
*6 | ENSEMBLE DU CONTACTEUR D'ECLAIRAGE DE SEUIL DE PORTE ARRIERE (gauche) |
|
*7 | ENSEMBLE DU CONTACTEUR D'ECLAIRAGE DE SEUIL DE PORTE ARRIERE (droit) |
*8 | SERRURE DE PORTE ARRIERE AVEC ENSEMBLE DE MOTEUR GAUCHE |
|
*9 | SERRURE DE PORTE ARRIERE AVEC ENSEMBLE DE MOTEUR DROIT |
*10 | FEU COMBINE ARRIERE GAUCHE - CLIGNOTANT GAUCHE - FEU ARRIERE GAUCHE |
|
*11 | FEU COMBINE ARRIERE DROIT - CLIGNOTANT DROIT - FEU ARRIERE DROIT |
- | - |
