EMPLACEMENT DES PIECES CONSTITUTIVES

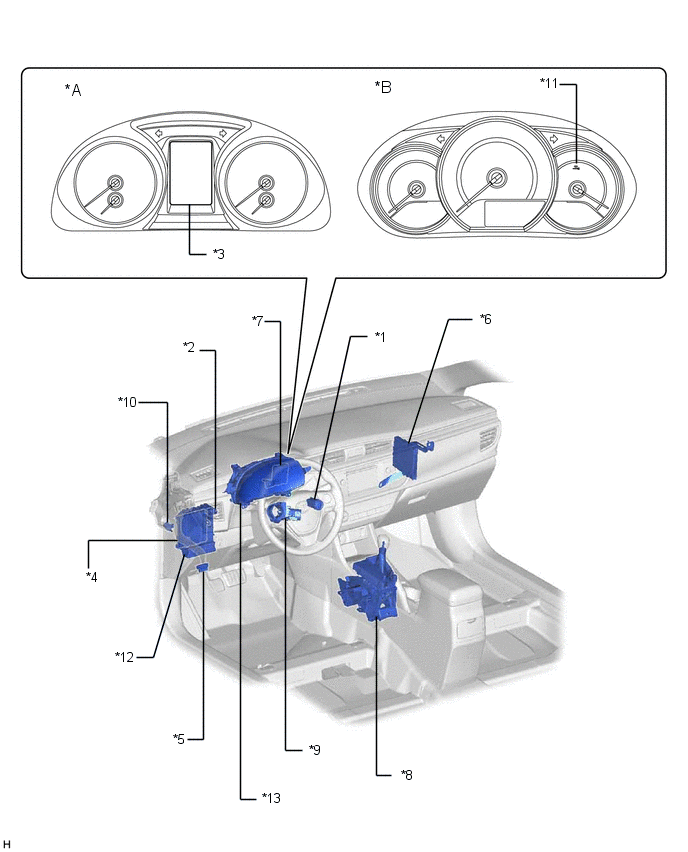

SCHEMA
*A | Avec écran multifonction (type de point LCD) |
*B | Avec écran multifonction (pour type de segment LCD) |
*1 | CONTACTEUR DU MOTEUR |
*2 | ENSEMBLE DE CONTACTEUR DES FEUX STOP (sauf boîte-pont manuelle) |
*3 | ECRAN MULTIFONCTION - TEMOIN DE CLE |
*4 | ECU DE CARROSSERIE PRINCIPALE (ECU DE CARROSSERIE DU RESEAU MULTIPLEX) |
*5 | DLC3 |
*6 | ECU DE CERTIFICATION (ENSEMBLE D'ECU DE CLE INTELLIGENTE) |
*7 | BOITIER DE CODE ID (ECU DE CODE DU DISPOSITIF ANTIDEMARRAGE) |
*8 | ENSEMBLE DE CHANGEMENT DE VITESSE AU PLANCHER (sauf boîte-pont manuelle) |
*9 | ECU DE VERROUILLAGE DE DIRECTION (ENSEMBLE D'ACTIONNEUR DE VERROUILLAGE DE DIRECTION) |
*10 | ENSEMBLE DE CONTACTEUR DE DEMARRAGE A L'EMBRAYAGE (pour boîte-pont manuelle) |
*11 | TEMOIN DE CLE |
*12 | ENSEMBLE DE BLOC DE JONCTION COTE CONDUCTEUR - FUSIBLE IGN - FUSIBLE STOP - FUSIBLE ACC - FUSIBLE ECU-IG N° 1 - RELAIS BK/DR LOCK - RELAIS D/LOCK - RELAIS D/UNLOCK - RELAIS DE DEVERROUILLAGE DE LA PORTE DU CONDUCTEUR |
*13 | ENSEMBLE DE COMBINE D'INSTRUMENTS |
- | - |

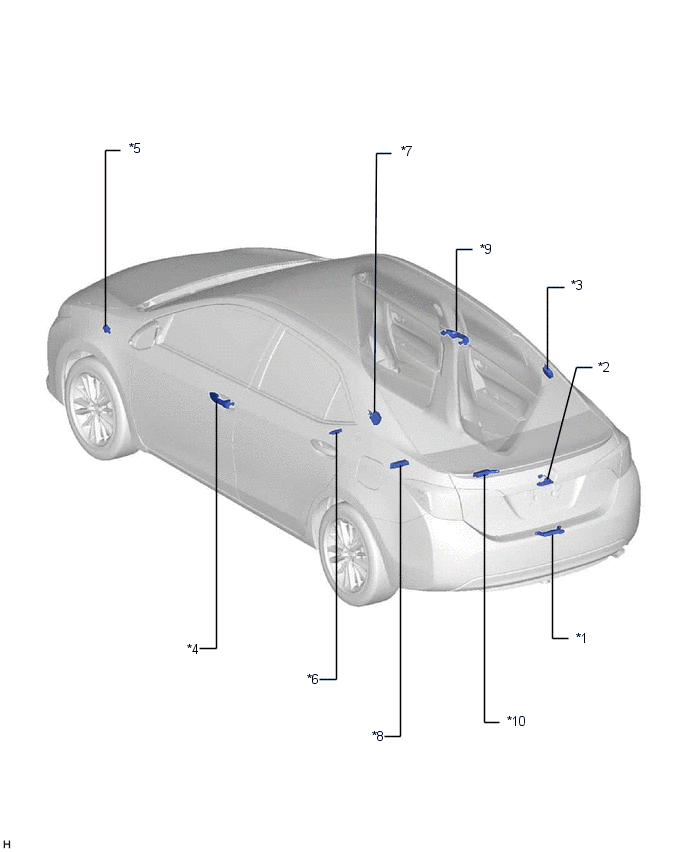

SCHEMA
*1 | CONTACTEUR DE CLE ELECTRIQUE DE COMPARTIMENT A BAGAGES |
*2 | ANTENNE DE CLE ELECTRONIQUE (EXTERIEUR DE COMPARTIMENT A BAGAGES) |
*3 | ENSEMBLE DE RECEPTEUR DE COMMANDE DE PORTE ET DU SYSTEME DE CONTROLE DE PRESSION DES PNEUS (avec système de détection de pression des pneus) |
*4 | ENSEMBLE DE POIGNEE EXTERIEURE DE PORTE AVANT (pour COTE CONDUCTEUR) - ANTENNE DE CLE ELECTRONIQUE - CAPTEUR DE BLOCAGE - CAPTEUR DE DEVERROUILLAGE |
*5 | AVERTISSEUR SONORE DE VERROUILLAGE DE PORTE A DISTANCE |
*6 | ENSEMBLE D'ANTENNE DE CLE ELECTRONIQUE INTERIEURE N° 1 (PLANCHER AVANT) |
*7 | RECEPTEUR DE COMMANDE DE PORTE (sans SYSTEME DE DETECTION DE PRESSION DES PNEUS) |
*8 | ENSEMBLE D'ANTENNE DE CLE ELECTRONIQUE INTERIEUR N° 2 (PLANCHER ARRIERE) |
*9 | ENSEMBLE DE POIGNEE EXTERIEURE DE PORTE AVANT (pour PORTE DU PASSAGER AVANT) - ANTENNE DE CLE ELECTRONIQUE - CAPTEUR DE BLOCAGE - CAPTEUR DE DEVERROUILLAGE |
*10 | ENSEMBLE D'ANTENNE DE CLE ELECTRONIQUE INTERIEUR N° 3 (INTERIEUR DU COMPARTIMENT A BAGAGES) |

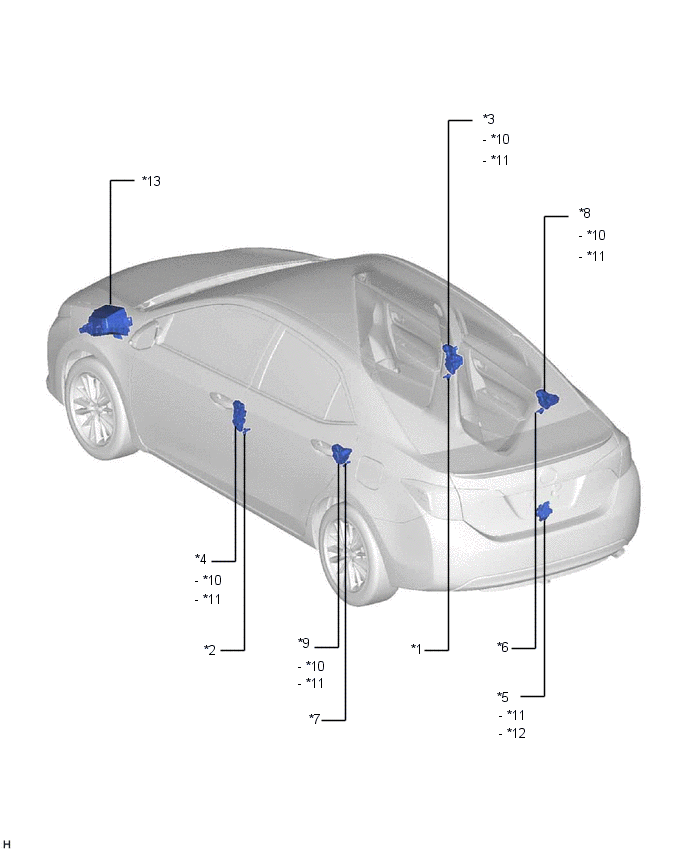

SCHEMA
*1 | ENSEMBLE DE CONTACTEUR D'ECLAIRAGE DE SEUIL DE PORTE AVANT (pour côté droit) |
*2 | ENSEMBLE DE CONTACTEUR D'ECLAIRAGE DE SEUIL DE PORTE AVANT (pour côté gauche) |
*3 | SERRURE DE PORTE AVANT AVEC ENSEMBLE DE MOTEUR DROIT |
*4 | SERRURE DE PORTE AVANT AVEC ENSEMBLE DE MOTEUR GAUCHE |
*5 | ENSEMBLE DE SERRURE DE PORTE DE COMPARTIMENT A BAGAGES |
*6 | ENSEMBLE DU CONTACTEUR D'ECLAIRAGE DE SEUIL DE PORTE ARRIERE (droit) |
*7 | ENSEMBLE DU CONTACTEUR D'ECLAIRAGE DE SEUIL DE PORTE ARRIERE (gauche) |
*8 | SERRURE DE PORTE ARRIERE AVEC ENSEMBLE DE MOTEUR DROIT |
*9 | SERRURE DE PORTE ARRIERE AVEC ENSEMBLE DE MOTEUR GAUCHE |
*10 | CONTACTEUR DE DETECTION DE DEVERROUILLAGE |
*11 | MOTEUR DE SERRURE DE PORTE |
*12 | CONTACTEUR D'ECLAIRAGE DE SEUIL DE PORTE DE COMPARTIMENT A BAGAGES |
*13 | ENSEMBLE DE BLOC DE RELAIS DE COMPARTIMENT MOTEUR ET DE BLOC DE JONCTION - FUSIBLE ECU-B - FUSIBLE ECU-B N° 2 - FUSIBLE AM2 |
- | - |
Mesures De Precaution
MESURES DE PRECAUTION 1. MESURES DE PRECAUTION RELATIVES AU DEBRANCHEMENT DU CABLE DE LA BORNE NEGATIVE DE LA BATTERIE REMARQUE: Lors du débranchement du câble de la borne négative (-) de la ba ...
Schema Du Systeme
SCHEMA DU SYSTEME Voici un schéma détaillé relatif à l'ECU de certification (ensemble d'ECU de clé intelligente). Voici un schéma détaillé relatif à l'ECU de carrosseri ...
