Toyota Corolla - Revue Technique Automobile: Ensemble De Temoin De Securite

Pieces Constitutives

PIECES CONSTITUTIVES

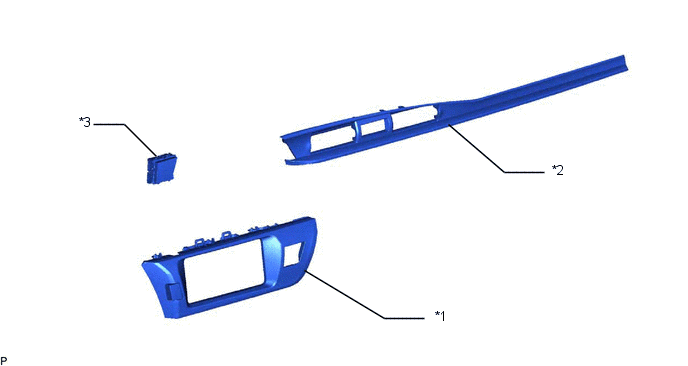

SCHEMA

*1

SOUS-ENSEMBLE DE PANNEAU DE FINITION CENTRAL DE COMBINE D'INSTRUMENTS

*2

SOUS-ENSEMBLE DE GARNISSAGE DE TABLEAU DE BORD N° 1

*3

TEMOIN DE SECURITE (ENSEMBLE D'INDICATEUR LUMINEUX)

-

-

Depose

DEPOSE

PROCEDURE

1. DEPOSER LE SOUS-ENSEMBLE DE GARNISSAGE DE TABLEAU DE BORD N° 1

Cliquer ici

2. DEPOSER LE SOUS-ENSEMBLE CENTRAL DE PANNEAU DE FINITION DE COMBINE D'INSTRUMENTS

Cliquer ici

3. DEPOSER LE TEMOIN DE SECURITE (ENSEMBLE D'INDICATEUR LUMINEUX)

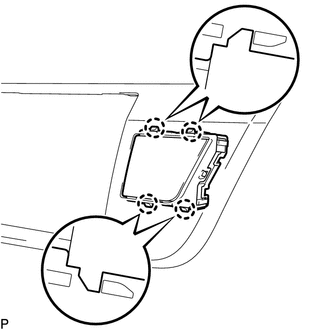

(a) Libérer les 4 griffes et déposer le témoin de sécurité (ensemble d'indicateur lumineux).

Verification

VERIFICATION

PROCEDURE

1. VERIFIER LE TEMOIN DE SECURITE (ENSEMBLE D'INDICATEUR LUMINEUX)

(a) Appliquer la tension de batterie au connecteur conformément au tableau présenté ci-dessous.

OK:

Branchement

Résultat

Batterie positive (+) → Borne 9

Batterie négative (-) → Borne 6

Le témoin de sécurité s'allume.

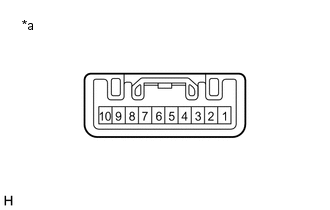

*a

Pièce constitutive sans faisceau de câbles branché

(Témoin de sécurité (ensemble d'indicateur lumineux))

Repose

REPOSE

PROCEDURE

1. REPOSER LE TEMOIN DE SECURITE (ENSEMBLE D'INDICATEUR LUMINEUX)

(a) Engager les 4 griffes pour reposer le témoin de sécurité (ensemble d'indicateur lumineux).

2. REPOSER LE SOUS-ENSEMBLE CENTRAL DE PANNEAU DE FINITION DE COMBINE D'INSTRUMENTS

Cliquer ici

3. REPOSER LE SOUS-ENSEMBLE DE GARNISSAGE DE TABLEAU DE BORD N° 1

Cliquer ici
