Pieces Constitutives
PIECES CONSTITUTIVES

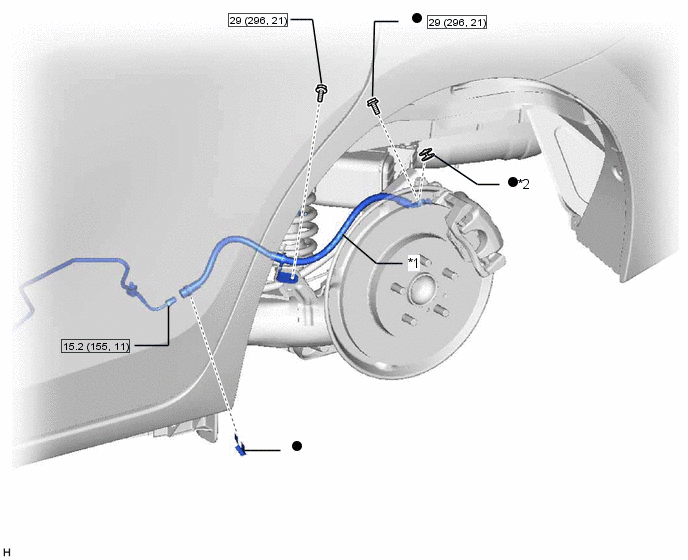

SCHEMA

*1 | FLEXIBLE ARRIERE |
*2 | JOINT D'ETANCHEITE |
![]() |
N*m (kgf*cm, lbf*pi): couple de serrage prescrit |
● | Pièce non réutilisable |
Depose
DEPOSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
REMARQUE:
Si le flexible arrière droit et le flexible arrière gauche sont débranchées en même temps, veiller à placer un repère d'identification sur chaque durite pour indiquer sa position de pose.
CONSEIL:
- Utiliser la même procédure pour le côté gauche et pour le côté droit.
- La procédure suivante se rapporte au côté gauche.
PROCEDURE
1. DEPOSER LA ROUE ARRIERE
2. VIDANGER LE LIQUIDE DE FREIN
REMARQUE:
Si du liquide de frein fuit sur une surface peinte, la nettoyer immédiatement.
3. DEPOSER LE FLEXIBLE ARRIERE

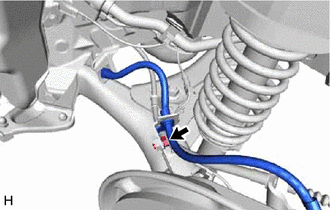

(a) Déposer le boulon et détacher le flexible arrière de la poutre d'essieu arrière. |
|

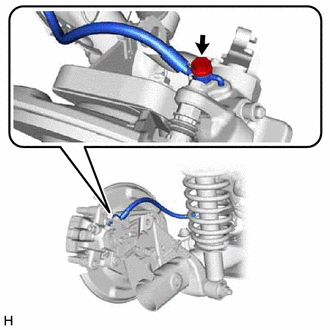

(b) A l'aide d'une clé à écrou de raccord, débrancher la canalisation de frein tout en maintenant le flexible arrière à l'aide d'une clé. REMARQUE:
|
|

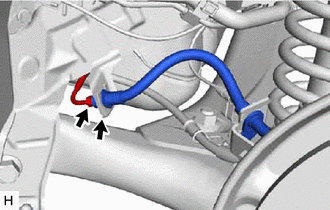

(c) Déposer l'agrafe.
(d) Déposer le boulon-raccord, le joint d'étanchéité et le flexible arrière. |
|
Repose
REPOSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
REMARQUE:
- Etant donné que les flexibles arrière droit et gauche ne sont pas interchangeables, vérifier le numéro de référence lors de la repose du flexible arrière.
- En cas de réutilisation des flexibles arrière, les connecter après avoir vérifié les repères d'identification placés lorsque chaque flexible a été débranché.
CONSEIL:
- Utiliser la même procédure pour le côté gauche et pour le côté droit.
- La procédure suivante se rapporte au côté gauche.
PROCEDURE
1. REPOSER LE FLEXIBLE ARRIERE
(a) Brancher le flexible arrière sur l'ensemble de cylindre de frein à disque arrière à l'aide d'un boulon-raccord neuf et d'un joint d'étanchéité neuf.
Torque:
29 N·m {296 kgf·cm, 21 ft·lbf}
REMARQUE:
Reposer correctement le verrou de flexible arrière dans l'orifice de verrouillage de l'ensemble de cylindre de frein à disque arrière.
(b) Poser une nouvelle agrafe.
REMARQUE:
- Reposer l'agrafe aussi loin que possible.
- Lors de la repose du flexible arrière, réduire la torsion du flexible.
(c) A l'aide d'une clé à écrou de raccord, brancher la canalisation de frein sur le flexible arrière tout en maintenant le flexible arrière avec une clé.
Torque:
15,2 N·m {155 kgf·cm, 11 ft·lbf}
REMARQUE:
- Ne pas froisser ni endommager la canalisation de frein.
- Veiller à ce qu'aucun corps étranger, tel que saleté ou poussière, ne pénètre dans la canalisation de frein par les points de branchement.
- Utiliser la formule prescrite pour calculer les valeurs spéciales de
couple de serrage lorsque la clé à écrou de raccord est associée à une
clé dynamométrique.
Cliquer ici
(d) Reposer le flexible arrière sur la poutre d'essieu arrière avec le boulon.
Torque:
29 N·m {296 kgf·cm, 21 ft·lbf}
2. PURGER LA CANALISATION DE FREIN
Cliquer ici
3. REPOSER LA ROUE ARRIERE
Torque:
102,9 N·m {1 049 kgf·cm, 76 ft·lbf}
Freins (arriere)
...
Flexible De Frein Arriere (pour Freins à Tambour Arrière)
