Entretien General
ENTRETIEN GENERAL
PROCEDURE
1. VERIFIER LES CANALISATIONS ET DURITES DE FREIN
CONSEIL:
Travailler dans un local bien éclairé. Tourner les roues avant complètement vers la droite ou vers la gauche avant de commencer la vérification.

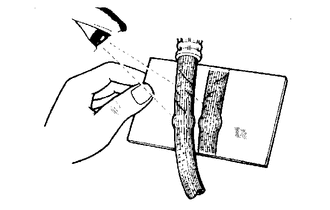

(a) A l'aide d'un miroir, vérifier si toute la circonférence et la longueur des canalisations de frein et les durites ne présentent aucun des problèmes suivants:
- Dégât
- Usure
- Déformation
- Fissures
- Froissements
- Corrosion
- Fuites
- Torsions
(b) S'assurer que toutes les attaches sont bien serrées et que les branchements ne présentent pas de fuites.
(c) S'assurer que les durites et les canalisations ne se trouvent pas à proximité de bords coupants, des pièces en mouvement et du système d'échappement.
(d) S'assurer que les canalisations sont posées correctement et passent bien au centre des oeillets.
2. VERIFIER LA PEDALE DE FREIN
(a) Vérifier la pédale de frein.
Cliquer ici
3. VERIFIER LE FREIN DE STATIONNEMENT
(a) Vérifier le jeu entre le levier d'actionnement de cylindre de frein à disque arrière et la butée. (pour frein à disque arrière)
Cliquer ici
(b) Vérifier le jeu des mâchoires de frein de stationnement. (pour frein à tambour arrière)
Cliquer ici
(c) Vérifier la course du levier de frein de stationnement.
Cliquer ici
(d) Vérifier les câbles de frein de stationnement pour s'assurer qu'ils ne sont pas déformés ou grippés.
4. VERIFIER LES PLAQUETTES ET LES DISQUES DE FREIN DE STATIONNEMENT (pour freins à disque arrière)
(a) Vérifier les plaquettes et les disques de frein de stationnement.
Cliquer ici
5. VERIFIER LES GARNITURES ET LES TAMBOURS DE FREIN DE STATIONNEMENT (pour freins à tambour arrière)
(a) Vérifier les garnitures et les tambours de frein de stationnement.
Cliquer ici
6. VERIFIER LE FREIN AVANT
(a) Vérifier les plaquettes et les disques de frein avant.
Cliquer ici
7. VERIFIER LES PLAQUETTES ET LES DISQUES DE FREIN ARRIERE (pour freins à disque arrière)
(a) Vérifier les plaquettes et les disques de frein arrière.
Cliquer ici
8. VERIFIER LES GARNITURES ET LES TAMBOURS DE FREIN ARRIERE (pour freins à tambour arrière)
(a) Vérifier les garnitures et les tambours de freins.
Cliquer ici
9. VERIFIER OU REMPLACER LE LIQUIDE DE FREIN
(a) Vérifier ou remplacer le liquide de frein.
Cliquer ici
Liquide:
SAE J1703 ou FMVSS n° 116 DOT3
