Pieces Constitutives
PIECES CONSTITUTIVES

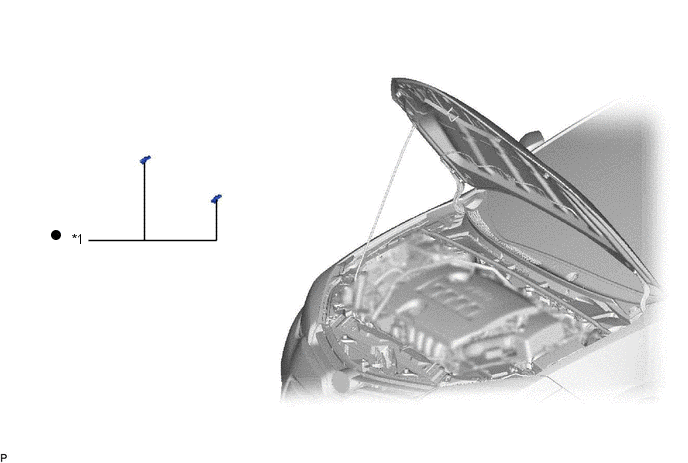

SCHEMA

*1 | SOUS-ENSEMBLE DE GICLEUR DE LAVE-GLACE |
- | - |
● | Pièce non réutilisable |
- | - |
Verification Sur Vehicule
VERIFICATION SUR VEHICULE
PROCEDURE
1. VERIFIER LE SOUS-ENSEMBLE DE GICLEUR DE LAVE-GLACE

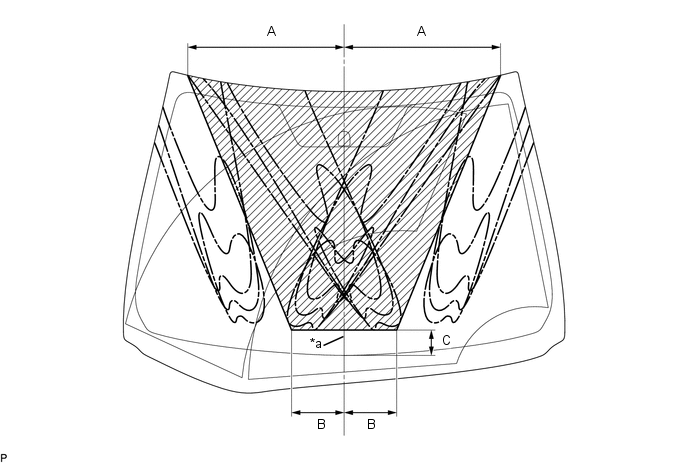

(a) Actionner les sous-ensembles de gicleur de lave-glace et vérifier l'endroit où le liquide de lave-glace touche le pare-brise.
Standard:
Le liquide de lave-glace touche le pare-brise dans les zones indiquées sur le schéma.

*a | Ligne centrale du véhicule |
- | - |
![]() |
Mesure | - |
- |
Mesure standard:
Zone | Mesure |
Zone | Mesure |
---|---|---|---|
A | 490 mm (1,61 pi) |
B | 165 mm (6,50 po) |
C | 75 mm (2,95 po) |
- | - |
CONSEIL:
Si le résultat n'est pas conforme aux spécifications, remplacer le sous-ensemble de gicleur de lave-glace.
Depose
DEPOSE
PROCEDURE
1. DEPOSER LE SOUS-ENSEMBLE DE GICLEUR DE LAVE-GLACE
(a) A l'aide d'un tournevis, libérer les 2 griffes et détacher le sous-ensemble de gicleur de lave-glace comme indiqué par les flèches, dans l'ordre indiqué sur le schéma. REMARQUE: Veiller à ne pas endommager le pare-brise. CONSEIL:
|
|
(b) Déposer le sous-ensemble de gicleur de lave-glace de la durite de lave-glace. REMARQUE: Les sous-ensembles de gicleur de lave-glace ne peuvent pas être réutilisés. CONSEIL: Utiliser la même procédure pour le côté gauche et pour le côté droit. |
|
Reglage
REGLAGE
PROCEDURE
1. DEPOSER LE SOUS-ENSEMBLE DE GICLEUR DE LAVE-GLACE
Cliquer ici
2. REGLER LE SOUS-ENSEMBLE DE GICLEUR DE LAVE-GLACE

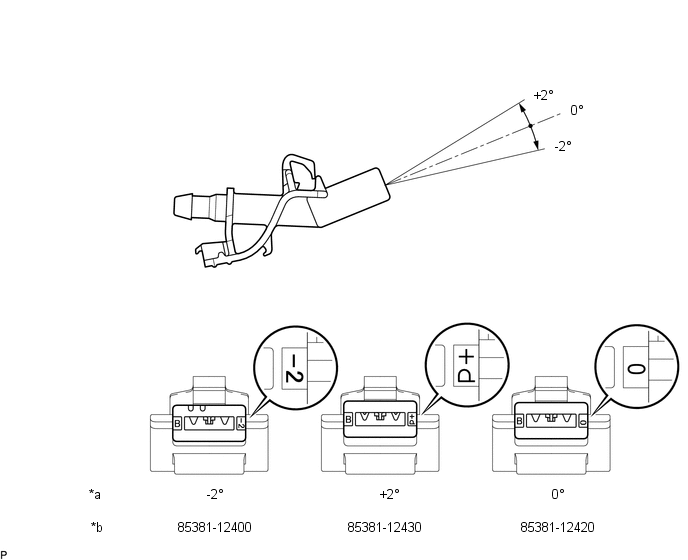

(a) Sélectionner un sous-ensemble de gicleur de lave-glace afin que la surface de contact soit appropriée. Remplacer le sous-ensemble de gicleur de lave-glace par l'élément sélectionné.

*a | Angle de vaporisation de liquide de lave-glace |
*b | Numéro de référence |
3. REPOSER LE SOUS-ENSEMBLE DE GICLEUR DE LAVE-GLACE
Cliquer ici
Repose
REPOSE
PROCEDURE
1. REPOSER LE SOUS-ENSEMBLE DE GICLEUR DE LAVE-GLACE
(a) Brancher un nouveau sous-ensemble de gicleur de lave-glace sur la durite de lave-glace.
(b) Engager les 2 griffes pour reposer le sous-ensemble de gicleur de lave-glace comme indiqué par les flèches, dans l'ordre indiqué sur le schéma. CONSEIL: Utiliser la même procédure pour le côté gauche et pour le côté droit. |
|
2. VERIFIER LE SOUS-ENSEMBLE DE GICLEUR DE LAVE-GLACE
Cliquer ici
3. REGLER LE SOUS-ENSEMBLE DE GICLEUR DE LAVE-GLACE
Cliquer ici
