Pieces Constitutives
PIECES CONSTITUTIVES
SCHEMA

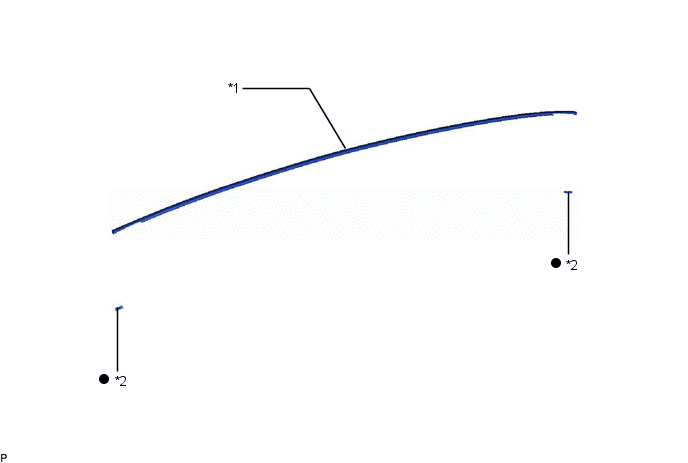

*1 | GOUTTIERE CENTRALE DE TOIT |
*2 | AGRAFE DE GOUTTIERE DE TOIT N° 1 |
● | Pièce non réutilisable |
- | - |
Depose
DEPOSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
CONSEIL:
- Utiliser la même procédure pour le côté droit que pour le côté gauche.
- La procédure décrite ci-dessous concerne le côté gauche.
PROCEDURE
1. DEPOSER LA GOUTTIERE CENTRALE DE PAVILLON
CONSEIL:
Lors de la dépose de la gouttière centrale de toit, chauffer la carrosserie et la gouttière centrale de toit à l'aide d'une lampe chauffante.
Température de chauffage
Elément | Température |
---|---|
Carrosserie du véhicule |
40 à 60°C (104 à 140°F) |
Gouttière centrale de toit |
20 à 30°C (68 à 86°F) |
REMARQUE:
Ne pas chauffer excessivement la carrosserie du véhicule ou la gouttière de toit.
(a) A l'aide d'une lampe chauffante, chauffer la gouttière centrale de toit.
(b) Mettre du ruban adhésif de protection autour de la gouttière centrale de pavillon.
Ruban adhésif de protection |

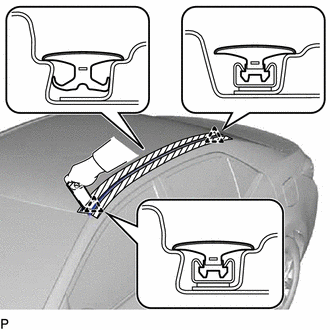

(c) A l'aide d'un extracteur de moulure, libérer les 2 agrafes de gouttière de toit n° 1 et déposer la gouttière centrale de toit.
REMARQUE:
- Ne pas déposer les agrafes de gouttière de toit n° 1.
- Si une agrafe de gouttière de toit n° 1 est endommagée ou tombe, la remplacer par un élément neuf.
Repose
REPOSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
CONSEIL:
- Utiliser la même procédure pour le côté droit que pour le côté gauche.
- La procédure décrite ci-dessous concerne le côté gauche.
PROCEDURE
1. REPOSER L'AGRAFE DE GOUTTIERE DE TOIT N° 1
REMARQUE:
Lors de la repose d'agrafes de gouttière de toit n° 1 neuves, éliminer le ruban adhésif double face restant n° 1 à l'endroit où les agrafes de gouttière de toit seront posées sur la carrosserie du véhicule et nettoyer la carrosserie du véhicule avec un solvant sans résidus.

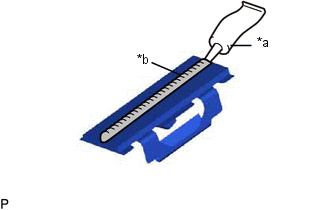

(a) Appliquer un cordon de produit adhésif de 2 à 3 mm (0,0787 à 0,118 po) de large (3M DP-105 ou équivalent) sur les 2 agrafes neuves de gouttière de toit n° 1. CONSEIL: Force d'adhérence (résistance à la traction): 13,7 MPa (140,0 kgf/cm², 1 987 lb/po²) minimum (à une température de 23°C (73°F)). |
|

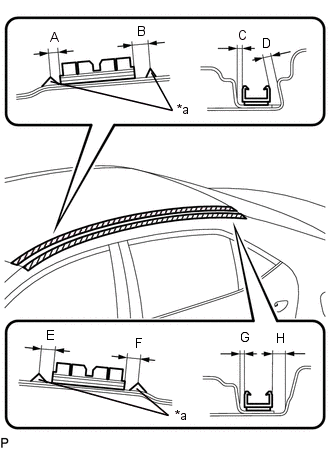

(b) Reposer les agrafes de gouttière de toit n° 1 sur le panneau de pavillon, comme indiqué sur le schéma. Déterminer les emplacements, appuyer fermement et reposer les 2 agrafes de gouttière de toit n° 1 après avoir appliqué légèrement le produit adhésif (3M DP-105 ou équivalent). Dimension standard
|
|
(c) Reposer la gouttière centrale de toit au moins 20 minutes après avoir enfoncé et reposé les 2 agrafes de gouttière de toit n° 1.
CONSEIL:
- Temps de durcissement initial: 20 minutes
- Temps de durcissement complet: 48 heures
2. REPOSER LA GOUTTIERE CENTRALE DE PAVILLON

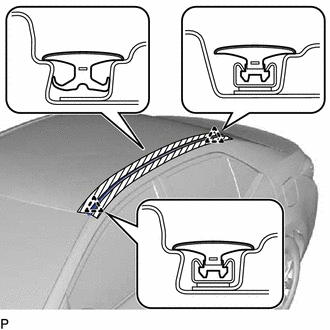

(a) Engager les 2 agrafes de de gouttière de toit n° 1 et reposer la gouttière centrale de toit. |
|
