Feux de détresse

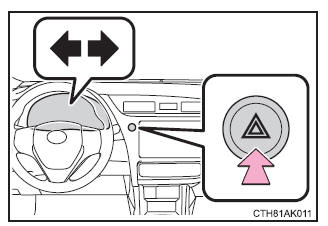

Enfoncez le commutateur.
Tous les clignotants s'allument.
Pour les éteindre, enfoncez à nouveau le commutateur.
â– Feux de détresse
Si les feux de détresse sont utilisés pendant un long moment avec le moteur coupé, la batterie risque de se décharger.
Si vous devez arrêter votre véhicule en urgence
1. Enfoncez vigoureusement la pédale de frein avec les deux pieds et ne relâchez pas la pression.
Ne pompez pas sur la pédale de frein de manière répétée, car cela accroît l'effort requis pour ralentir le véhicule.
2. Déplacez le levier de vitesse sur N.
Si le levier de vitesse est placé sur N
3. Après avoir ralenti, arrêtez le véhicule sur une aire de sécurité au bord de la route.
4. Arrêtez le moteur.
Si le levier de vitesse est bloqué sur une position autre que N
3. Continuez à enfoncer la pédale de frein avec les deux pieds pour ralentir le véhicule autant que possible.

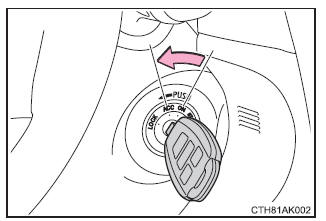

4. Véhicules sans système d'accès et de démarrage "mains libres": Arrêtez le moteur en mettant le contacteur de démarrage sur la position "ACC".

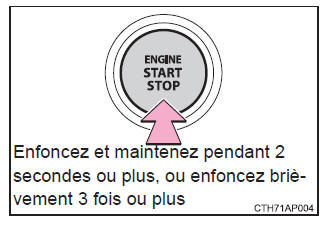

4. Véhicules avec un système d'accès et de démarrage "mains libres": Pour arrêter le moteur, maintenez enfoncé le contacteur de démarrage pendant au moins 2 secondes consécutives, ou enfoncez-le brièvement au minimum 3 fois de suite.
5. Arrêtez le véhicule en lieu sûr au bord de la route.
AVERTISSEMENTâ– Si vous devez arrêter le moteur pendant la marche du véhicule
- Les freins et la direction ne sont plus assistés, ce qui rend plus difficile la manoeuvre de la pédale de frein et du volant. Ralentissez autant que possible avant d'arrêter le moteur.
- Véhicules sans système d'accès et de démarrage "mains libres": Ne jamais essayer d'enlever la clé, sous peine de verrouiller le volant.
