DESCRIPTION
Ce circuit est le circuit d'alimentation électrique de l'ensemble de combiné d'instruments. Ce circuit fournit deux types de source d'alimentation électrique; l'une est une source d'alimentation électrique permanente et l'autre, une source d'alimentation électrique IG.

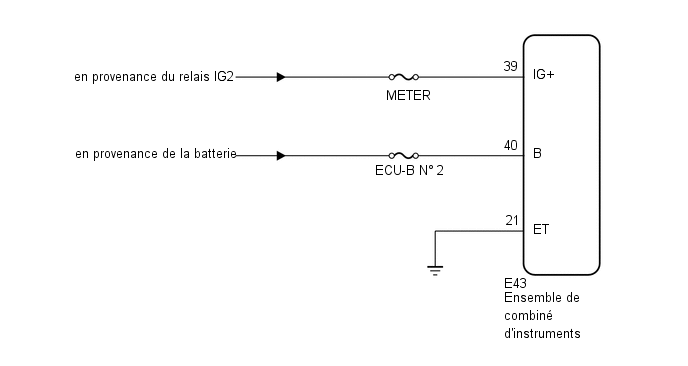

SCHEMA DE CABLAGE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
REMARQUE:
Vérifier les fusibles des circuits liés à ce système avant d'effectuer la procédure suivante.
PROCEDURE
| 1. |
VERIFIER LE FAISCEAU DE CABLES ET LE CONNECTEUR (CIRCUIT D'ENSEMBLE DE COMBINE D'INSTRUMENTS) |
(a) Débrancher le connecteur E43 de l'ensemble de combiné d'instruments.
(b) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.
Résistance standard:
|
Branchement du tester | Condition |
Condition spécifiée |
|---|---|---|
|
E43-21 (ET) - Masse de carrosserie |
En permanence | En dessous de 1 Ω |
(c) Mesurer la tension en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.
Tension standard:
|
Branchement du tester | Condition |
Condition spécifiée |
|---|---|---|
|
E43-39 (IG+) - Masse de carrosserie |
Contacteur d'allumage en position OFF |
En dessous de 1 V |
|
Contacteur d'allumage en position ON |
11 Ã 14 V | |
|
E43-40 (B) - Masse de carrosserie |
En permanence | 11 Ã 14 V |
| OK |  | REMPLACER L'ENSEMBLE DE COMBINE D'INSTRUMENTS |
| INCORRECT | | REPARER OU REMPLACER LE FAISCEAU DE CABLES OU LE CONNECTEUR |
