DESCRIPTION
L'ensemble de combiné d'instruments reçoit des signaux en provenance du circuit de rhéostat de commande d'éclairage pour régler l'éclairage de l'ensemble de combiné d'instruments.
L'ensemble de combiné d'instruments règle le niveau d'éclairage en fonction de l'usage du rhéostat de commande d'éclairage par l'utilisateur.
CONSEIL:
- Le niveau d'éclairage du combiné d'instruments peut être réglé en actionnant le rhéostat de commande d'éclairage.
- L'éclairage du combiné s'atténue lorsque le contacteur de commande d'éclairage est mis en position TAIL, HEAD ou AUTO la nuit.
- Le fait de régler l'éclairage du combiné d'instruments en luminosité maximum annule l'atténuation de l'éclairage du combiné d'instruments ci-dessus.
- Le réglage de l'éclairage du combiné d'instruments sur la luminosité minimum éteint (très faible) quasiment l'éclairage du combiné d'instruments lorsque le contacteur de commande d'éclairage est mis en position TAIL, HEAD ou AUTO durant la nuit.

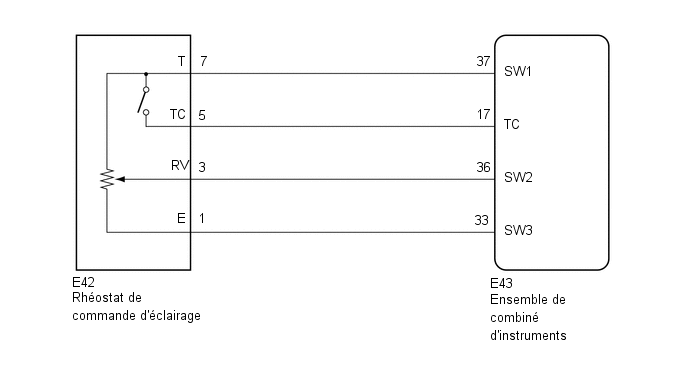

SCHEMA DE CABLAGE
PROCEDURE
1. |
VERIFICATION DU SYSTEME |
(a) Confirmer les symptômes.
Résultat:
Résultat | Passer au point |
---|---|
L'éclairage du combiné d'instruments ne varie pas quand le rhéostat de commande d'éclairage est en marche. |
A |
La fonction de variation d'intensité lumineuse ne peut pas être désactivée. |
B |
B | PASSER AU POINT 5 |
|
2. |
RELEVER LA VALEUR A L'AIDE DU TECHSTREAM (RHEOSTAT VALUE) |
(a) Brancher le Techstream sur le DLC3.
(b) Mettre le contacteur d'allumage en position ON.
(c) Allumer le Techstream.
(d) Sélectionner les menus suivants: Body Electrical / Combination Meter / Data List.
(e) Vérifier les valeurs en se reportant au tableau ci-dessous.
Body Electrical > Combination Meter > Data List
Affichage du tester | Objet de la mesure |
Plage | Condition normale |
Note de diagnostic |
---|---|---|---|---|
Rheostat value | Valeur du rhéostat de commande d'éclairage |
Min.: 0 % Max.: 100 % |
0 (foncé) à 100 (clair) % |
- |
Affichage du tester |
---|
Rheostat value |
OK:
La valeur du rhéostat de commande d'éclairage affichée sur le Techstream change en fonction de la position réelle du rhéostat de commande d'éclairage.
OK | REMPLACER L'ENSEMBLE DE COMBINE D'INSTRUMENTS |
|
3. |
VERIFIER LE RHEOSTAT DE COMMANDE D'ECLAIRAGE |
(a) Déposer le rhéostat de commande d'éclairage.
Cliquer ici
(b) Vérifier le rhéostat de commande d'éclairage.
Cliquer ici
INCORRECT | REMPLACER LE RHEOSTAT DE COMMANDE D'ECLAIRAGE |
|
4. |
VERIFIER LE FAISCEAU DE CABLES ET LE CONNECTEUR (ENSEMBLE DE COMBINE D'INSTRUMENTS - RHEOSTAT DE COMMANDE D'ECLAIRAGE) |
(a) Débrancher le connecteur E43 de l'ensemble de combiné d'instruments.
(b) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.
Résistance standard:
Branchement du tester | Condition |
Condition spécifiée |
---|---|---|
E43-36 (SW2) - E42-3 (RV) |
En permanence | En dessous de 1 Ω |
E43-33 (SW3) - E42-1 (E) |
En permanence | En dessous de 1 Ω |
E43-36 (SW2) - Masse de carrosserie |
En permanence | 10 kΩ minimum |
E43-33 (SW3) - Masse de carrosserie |
En permanence | 10 kΩ minimum |
OK | REMPLACER L'ENSEMBLE DE COMBINE D'INSTRUMENTS |
INCORRECT | REPARER OU REMPLACER LE FAISCEAU DE CABLES OU LE CONNECTEUR |
5. |
RELEVER LA VALEUR A L'AIDE DU TECHSTREAM (TAIL CANCEL SW) |
(a) Brancher le Techstream sur le DLC3.
(b) Mettre le contacteur d'allumage en position ON.
(c) Allumer le Techstream.
(d) Sélectionner les menus suivants: Body Electrical / Combination Meter / Data List.
(e) Vérifier les valeurs en se reportant au tableau ci-dessous.
Body Electrical > Combination Meter > Data List
Affichage du tester | Objet de la mesure |
Plage | Condition normale |
Note de diagnostic |
---|---|---|---|---|
Tail Cancel SW | Contacteur de désactivation TAIL |
OFF ou ON | OFF: Contacteur de désactivation TAIL en position OFF ON: Contacteur de désactivation des feux arrière en position ON |
Le contacteur de désactivation des feux arrière est actionné en tournant complètement le bouton du rhéostat de commande d'éclairage vers le haut. |
Affichage du tester |
---|
Tail Cancel SW |
OK:
La position du contacteur de désactivation des feux arrière affichée sur le Techstream varie en fonction de la position réelle du rhéostat de commande d'éclairage.
OK |
REMPLACER L'ENSEMBLE DE COMBINE D'INSTRUMENTS |
|
6. |
VERIFIER LE RHEOSTAT DE COMMANDE D'ECLAIRAGE |
(a) Déposer le rhéostat de commande d'éclairage.
Cliquer ici
(b) Vérifier le rhéostat de commande d'éclairage.
Cliquer ici
INCORRECT | REMPLACER LE RHEOSTAT DE COMMANDE D'ECLAIRAGE |
|
7. |
VERIFIER LE FAISCEAU DE CABLES ET LE CONNECTEUR (ENSEMBLE DE COMBINE D'INSTRUMENTS - RHEOSTAT DE COMMANDE D'ECLAIRAGE) |
(a) Débrancher le connecteur E43 de l'ensemble de combiné d'instruments.
(b) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.
Résistance standard:
Branchement du tester | Condition |
Condition spécifiée |
---|---|---|
E43-37 (SW1) - E42-7 (T) |
En permanence | En dessous de 1 Ω |
E43-17 (TC) - E42-5 (TC) |
En permanence | En dessous de 1 Ω |
E43-37 (SW1) - Masse de carrosserie |
En permanence | 10 kΩ minimum |
E43-17 (TC) - Masse de carrosserie |
En permanence | 10 kΩ minimum |
OK | REMPLACER L'ENSEMBLE DE COMBINE D'INSTRUMENTS |
INCORRECT | REPARER OU REMPLACER LE FAISCEAU DE CABLES OU LE CONNECTEUR |
