DESCRIPTION
Le témoin SRS est logé sur l'ensemble de combiné d'instruments.
Lorsque le SRS est normal, le témoin SRS s'allume pendant environ 6 secondes lorsque le contacteur du moteur est amené de la position OFF à la position ON puis il s'éteint automatiquement.
Si le système SRS présente un dysfonctionnement, le témoin SRS s'allume pour informer le conducteur qu'il y a un problème.
Si un dysfonctionnement se produit dans l'ensemble de capteur d'airbag, l'ensemble de combiné d'instruments ou le faisceau de câbles branché sur l'ensemble de capteur d'airbag ou l'ensemble de combiné d'instruments, le témoin SRS s'allume.
Lorsque les bornes TC et CG du DLC3 sont branchées, les DTC sont signalés par un clignotement du témoin SRS.
Le SRS est équipé d'un circuit d'augmentation de la tension (convertisseur DC-DC) placé dans l'ensemble de capteur d'airbag et destiné à réagir en cas de chute de la tension d'alimentation.
Lorsque la tension de la batterie chute, le circuit d'augmentation de la tension (convertisseur DC-DC) intervient pour augmenter la tension du système SRS de manière à atteindre une tension normale.
Un dysfonctionnement qui se produit dans ce circuit n'est pas enregistré dans l'ensemble de capteur d'airbag. Le témoin SRS s'éteint automatiquement dès que la tension d'alimentation revient à un niveau normal.
Le signal d'activation du témoin SRS est transmis depuis l'ensemble de capteur d'airbag vers l'ensemble de combiné d'instruments via le système de communication CAN.

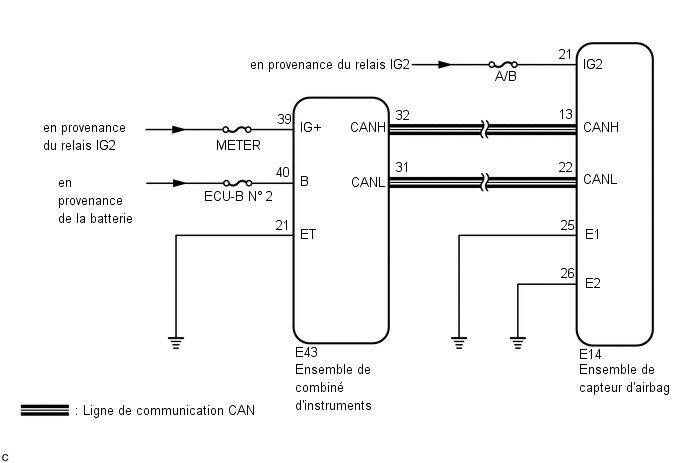

SCHEMA DE CABLAGE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
REMARQUE:
- Après avoir mis le contacteur d'allumage en position OFF, un délai
d'attente avant de débrancher le câble de la borne négative (-) de la
batterie peut être requis. Dès lors, veiller à lire les notices
concernant le débranchement du câble de la borne négative (-) de la
batterie avant d'exécuter le travail.
Cliquer ici
- Vérifier les fusibles pour les circuits liés à ce système avant d'effectuer la procédure suivante.
PROCEDURE
1. | VERIFIER LA TENSION DE LA BATTERIE |
(a) Mesurer la tension de la batterie.
Tension standard:
11 Ã 14 V
INCORRECT | VERIFIER LE SYSTEME DE CHARGE ET LA BATTERIE |
|
2. |
VERIFIER LE CONNECTEUR |
(a) Mettre le contacteur d'allumage en position OFF.
(b) Débrancher le câble de la borne négative (-) de la batterie.
ATTENTION:
Attendre au moins 90 secondes après avoir débranché le câble de la borne négative (-) de la batterie pour désactiver le système SRS.
(c) Vérifier si le connecteur est bien raccordé à l'ensemble de combiné d'instruments.
OK:
Le connecteur est bien raccordé.
CONSEIL:
Si le connecteur n'est pas branché correctement, le rebrancher et passer à la vérification suivante.
(d) Débrancher le connecteur de l'ensemble de combiné d'instruments.
(e) Vérifier si les bornes du connecteur ne sont pas endommagées.
OK:
Les bornes ne sont ni déformées ni endommagées.
INCORRECT | REPARER OU REMPLACER LE CONNECTEUR |
|
3. |
VERIFIER LE FAISCEAU DE CABLES (ENSEMBLE DE COMBINE D'INSTRUMENTS - MASSE DE CARROSSERIE) |
(a) Brancher le câble sur la borne négative (-) de la batterie. |
|
(b) Mettre le contacteur d'allumage en position ON.
(c) Mesurer la tension en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.
Tension standard:
Branchement du tester | Condition |
Condition spécifiée |
---|---|---|
E43-39 (IG+) - Masse de carrosserie |
Contacteur d'allumage en position ON |
11 Ã 14 V |
E43-40 (B) - Masse de carrosserie |
En permanence | 11 Ã 14 V |
(d) Mettre le contacteur d'allumage en position OFF.
(e) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.
Résistance standard:
Branchement du tester | Condition |
Condition spécifiée |
---|---|---|
E43-21 (ET) - Masse de carrosserie |
En permanence | En dessous de 1 Ω |
INCORRECT | REPARER OU REMPLACER LE FAISCEAU DE CABLES |
|
4. |
VERIFIER LE TEMOIN SRS |
(a) Débrancher le câble de la borne négative (-) de la batterie.
ATTENTION:
Attendre au moins 90 secondes après avoir débranché le câble de la borne négative (-) de la batterie pour désactiver le système SRS.
(b) Raccorder le connecteur à l'ensemble de combiné d'instruments.
(c) Débrancher le connecteur de l'ensemble de capteur d'airbag.
(d) Brancher le câble sur la borne négative (-) de la batterie.
(e) Mettre le contacteur d'allumage en position ON, et vérifier l'état du témoin SRS.
OK:
Après la période de vérification primaire, le témoin SRS s'éteint pendant environ 10 secondes et se rallume ensuite.
CONSEIL:
La période de vérification primaire dure environ 6 secondes après la mise en position ON du contacteur d'allumage.
OK | REMPLACER L'ENSEMBLE DE CAPTEUR D'AIRBAG |
INCORRECT | REMPLACER L'ENSEMBLE DE COMBINE D'INSTRUMENTS |
