Pieces Constitutives
PIECES CONSTITUTIVES

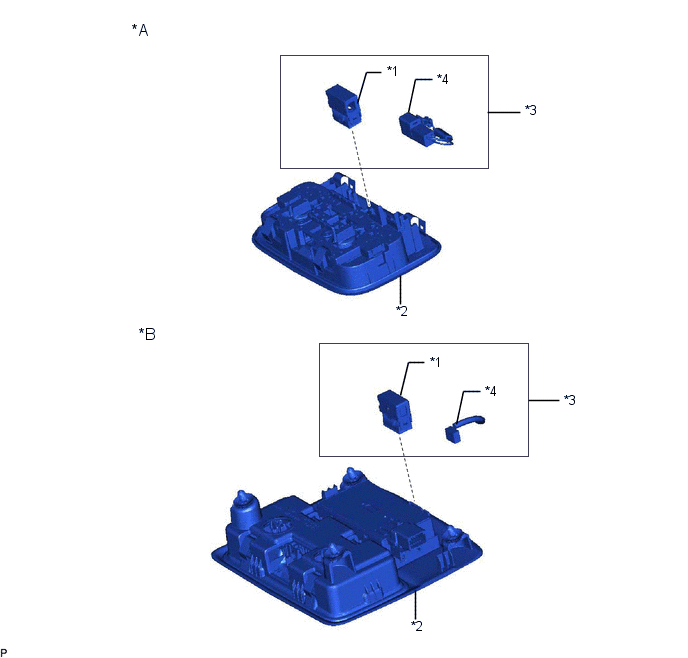

SCHEMA
|
*A | sans toit ouvrant | *B |
avec toit ouvrant |
| *1 |
ENSEMBLE DE MICRO D'AMPLIFICATEUR | *2 |
ENSEMBLE D'ECLAIRAGE DE LECTURE |
|
*3 | ENSEMBLE DE MICRO DE TELEPHONE |
*4 | CABLE |
Depose
DEPOSE
PROCEDURE
1. DEPOSER L'ENSEMBLE D'ECLAIRAGE DE LECTURE (sans toit ouvrant)
Cliquer ici
2. DEPOSER L'ENSEMBLE D'ECLAIRAGE DE LECTURE (avec toit ouvrant)
Cliquer ici

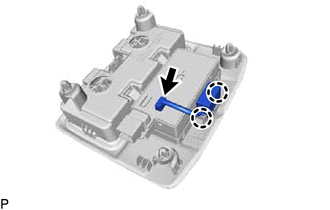

3. DEPOSER L'ENSEMBLE DE MICRO DE TELEPHONE (sans toit ouvrant)
| (a) Libérer l'attache. |
|
(b) Libérer les 2 griffes et déposer l'ensemble de micro de téléphone.

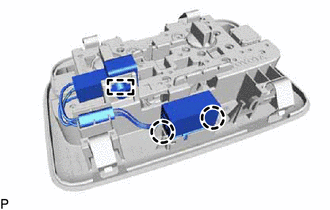

4. DEPOSER L'ENSEMBLE DE MICRO DE TELEPHONE (avec toit ouvrant)
| (a) Débrancher le connecteur. |
|
(b) Libérer les 2 griffes et déposer l'ensemble de micro de téléphone.

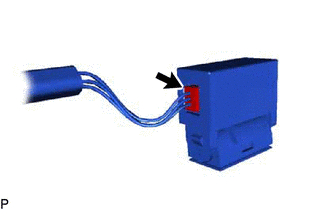

5. DEPOSER L'ENSEMBLE DE MICRO D'AMPLIFICATEUR
| (a) Débrancher le connecteur pour déposer l'ensemble de micro d'amplificateur. |
|
Repose
REPOSE
PROCEDURE
1. REPOSER L'ENSEMBLE DE MICRO D'AMPLIFICATEUR
(a) Brancher le connecteur pour reposer l'ensemble de micro d'amplificateur.
2. REPOSER L'ENSEMBLE DE MICRO DE TELEPHONE (sans toit ouvrant)
(a) Engager les 2 griffes pour reposer l'ensemble de micro de téléphone.
(b) Engager l'attache.
3. REPOSER L'ENSEMBLE DE MICRO DE TELEPHONE (avec toit ouvrant)
(a) Engager les 2 griffes pour reposer l'ensemble de micro de téléphone.
(b) Brancher le connecteur.
4. REPOSER L'ENSEMBLE D'ECLAIRAGE DE LECTURE (sans toit ouvrant)
Cliquer ici
5. REPOSER L'ENSEMBLE D'ECLAIRAGE DE LECTURE (avec toit ouvrant)
Cliquer ici
