DESCRIPTION
L'ensemble de récepteur de radio et de système d'affichage et l'ensemble d'éclairage de lecture (ensemble de micro de téléphone) sont branchés entre eux à l'aide des lignes de signaux de détection de branchement de micro (avec toit ouvrant).
L'ensemble de récepteur de radio et de système d'affichage et l'ensemble de micro de téléphone sont branchés entre eux à l'aide des lignes de signal de détection de connexion de micro (sans toit ouvrant).
Ce DTC est enregistré lorsqu'une ligne de signal de détection de connexion de micro est débranchée.
|
N° de DTC | Objet de la détection |
Condition de détection du DTC |
Organe incriminé |
|---|---|---|---|
|
B1579 | Micro de reconnaissance vocale débranché |
Le signal du micro est perdu |
|
- *1: avec toit ouvrant

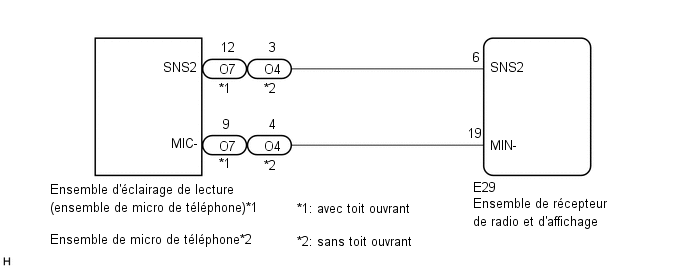

SCHEMA DE CABLAGE
PROCEDURE
| 1. |
VERIFIER L'ENSEMBLE DE RECEPTEUR DE RADIO ET D'AFFICHAGE |

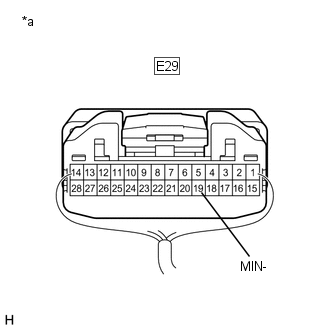

| (a) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous. Résistance standard:
Résultat:
|
|
| B |
 | PASSER AU POINT 5 |
| C |
| REMPLACER L'ENSEMBLE DE RECEPTEUR DE RADIO ET D'AFFICHAGE |
|
| 2. |
VERIFIER LE FAISCEAU DE CABLES ET LE CONNECTEUR (ENSEMBLE DE RECEPTEUR DE RADIO ET D'AFFICHAGE - ENSEMBLE D'ECLAIRAGE DE LECTURE (ENSEMBLE DE MICRO DE TELEPHONE)) |
(a) Débrancher le connecteur E29 de l'ensemble de récepteur de radio et d'affichage.
(b) Débrancher le connecteur O7 d'ensemble d'éclairage de lecture (ensemble de micro de téléphone).
(c) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.
Résistance standard:
|
Branchement du tester | Condition |
Condition spécifiée |
|---|---|---|
|
E29-6 (SNS2) - O7-12 (SNS2) |
En permanence | En dessous de 1 Ω |
|
E29-19 (MIN-) - O7-9 (MIC-) |
En permanence | En dessous de 1 Ω |
|
E29-6 (SNS2) - Masse de carrosserie |
En permanence | 10 kΩ minimum |
|
E29-19 (MIN-) - Masse de carrosserie |
En permanence | 10 kΩ minimum |
| INCORRECT | | REPARER OU REMPLACER LE FAISCEAU DE CABLES OU LE CONNECTEUR |
|
| 3. |
VERIFIER L'ENSEMBLE D'ECLAIRAGE DE LECTURE |
(a) Retirer l'ensemble d'éclairage de lecture (ensemble de micro de téléphone).
Cliquer ici

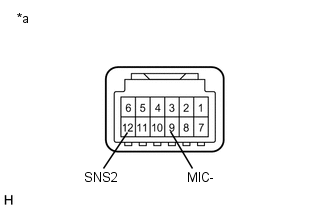

| (b) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous. Résistance standard:
|
|
| OK | | REMPLACER L'ENSEMBLE DE RECEPTEUR DE RADIO ET D'AFFICHAGE |
|
| 4. |
REMPLACER L'ENSEMBLE DE MICRO DE TELEPHONE |
(a) Remplacer l'ensemble de micro de téléphone.
Cliquer ici
(b) Supprimer les DTC.
Cliquer ici
(c) Vérifier à nouveau les DTC et s'assurer qu'aucun DTC n'est émis.
Body Electrical / Navigation System / Trouble CodesOK:
Aucun DTC n'est émis.
| OK | |
FIN |
| INCORRECT | | REMPLACER L'ENSEMBLE D'ECLAIRAGE DE LECTURE |
| 5. |
VERIFIER LE FAISCEAU DE CABLES ET LE CONNECTEUR (ENSEMBLE DE RECEPTEUR DE RADIO ET D'AFFICHAGE - ENSEMBLE DE MICRO DE TELEPHONE) |
(a) Débrancher le connecteur E29 de l'ensemble de récepteur de radio et d'affichage.
(b) Débrancher le connecteur O4 de l'ensemble de micro de téléphone.
(c) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.
Résistance standard:
|
Branchement du tester | Condition |
Condition spécifiée |
|---|---|---|
|
E29-6 (SNS2) - O4-3 (SNS2) |
En permanence | En dessous de 1 Ω |
|
E29-19 (MIN-) - O4-4 (MIC-) |
En permanence | En dessous de 1 Ω |
|
E29-6 (SNS2) - Masse de carrosserie |
En permanence | 10 kΩ minimum |
|
E29-19 (MIN-) - Masse de carrosserie |
En permanence | 10 kΩ minimum |
| INCORRECT | | REPARER OU REMPLACER LE FAISCEAU DE CABLES OU LE CONNECTEUR |
|
| 6. |
VERIFIER L'ENSEMBLE DE MICRO DE TELEPHONE |
(a) Déposer l'ensemble de micro de téléphone.
Cliquer ici

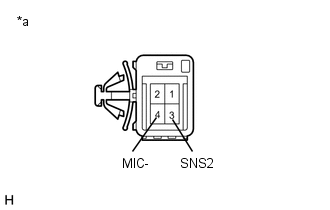

| (b) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous. Résistance standard:
|
|
| OK | | REMPLACER L'ENSEMBLE DE RECEPTEUR DE RADIO ET D'AFFICHAGE |
| INCORRECT | | REMPLACER L'ENSEMBLE DE MICRO DE TELEPHONE |
