Pieces Constitutives
PIECES CONSTITUTIVES

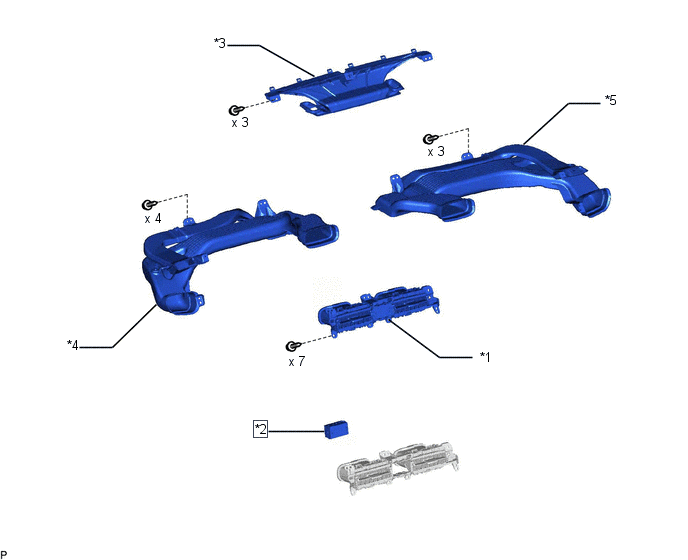

SCHEMA
|
*1 | ENSEMBLE CENTRAL DE REGISTRE DE TABLEAU DE BORD |
*2 | ENSEMBLE DE MONTRE DE BORD |
|
*3 | ENSEMBLE DE BUSE DE DEGIVREUR |
*4 | CONDUITE DE CHAUFFAGE N° 1 |
|
*5 | CONDUITE DE CHAUFFAGE N° 2 |
- | - |
Depose
DEPOSE
PROCEDURE
1. DEPOSER L'ENSEMBLE SUPERIEUR DE TABLEAU DE BORD
Cliquer ici
2. DEPOSER L'ENSEMBLE DE BUSE DE DEGIVREUR
Cliquer ici
3. DEPOSER LA CONDUITE DE CHAUFFAGE N° 1
Cliquer ici
4. DEPOSER LA CONDUITE DE CHAUFFAGE N° 2
Cliquer ici
5. DEPOSER L'ENSEMBLE DE REGISTRE CENTRAL DE TABLEAU DE BORD
Cliquer ici
6. DEPOSER L'ENSEMBLE DE MONTRE DE BORD
| (a) Libérer les 4 griffes et déposer l'ensemble de montre de bord comme indiqué sur le schéma. |
|
Repose
REPOSE
PROCEDURE
1. REPOSER L'ENSEMBLE DE MONTRE DE BORD
| (a) Engager les 4 griffes pour reposer l'ensemble de montre de bord, comme indiqué sur le schéma. |
|
2. REPOSER L'ENSEMBLE DE REGISTRE CENTRAL DE TABLEAU DE BORD
Cliquer ici
3. REPOSER LA CONDUITE DE CHAUFFAGE N° 2
Cliquer ici
4. REPOSER LA CONDUITE DE CHAUFFAGE N° 1
Cliquer ici
5. REPOSER L'ENSEMBLE DE BUSE DE DEGIVREUR
Cliquer ici
6. REPOSER L'ENSEMBLE SUPERIEUR DE TABLEAU DE BORD
Cliquer ici
