Pieces Constitutives
PIECES CONSTITUTIVES

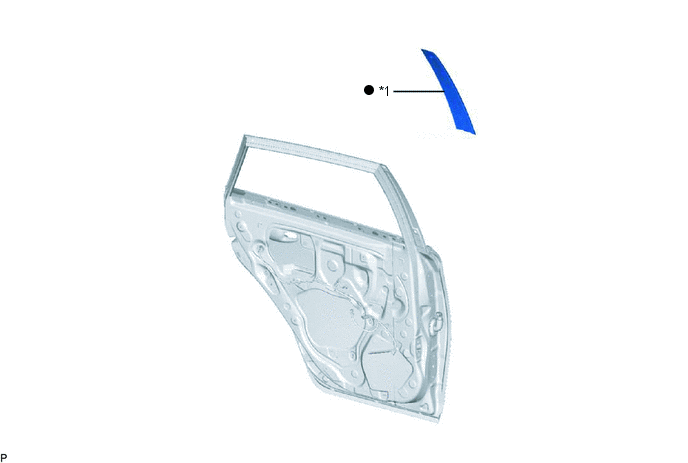

SCHEMA
*1 | MOULURE AVANT D'ENCADREMENT DE VITRE DE PORTE ARRIERE |
- | - |
● | Pièce non réutilisable |
- | - |
Depose
DEPOSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
CONSEIL:
- Utiliser la même procédure pour le côté droit que pour le côté gauche.
- La procédure décrite ci-dessous concerne le côté gauche.
PROCEDURE
1. DEPOSER L'ENSEMBLE DE MOULURE DE CEINTURE DE PORTE ARRIERE
Cliquer ici
2. DEPOSER LA MOULURE AVANT D'ENCADREMENT DE VITRE DE PORTE ARRIERE
CONSEIL:
Lors de la dépose de la moulure avant d'encadrement de vitre de porte arrière, chauffer la carrosserie du véhicule et la moulure avant d'encadrement de vitre de porte arrière à l'aide d'une lampe chauffante.
Température de chauffage
Elément | Température |
---|---|
Carrosserie du véhicule |
40 à 60°C (104 à 140°F) |
Moulure d'encadrement avant de vitre de porte arrière |
20 à 30°C (68 à 86°F) |
REMARQUE:
Ne pas chauffer excessivement la carrosserie du véhicule ou la moulure avant d'encadrement de vitre de porte arrière.
(a) A l'aide d'une lampe chauffante, chauffer la moulure avant d'encadrement de vitre de porte arrière.

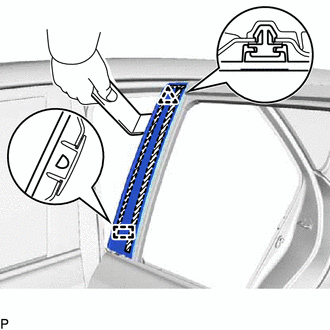

(b) A l'aide d'un extracteur de moulure, libérer l'agrafe et le guide, puis enlever le ruban adhésif double face pour déposer la moulure avant d'encadrement de vitre de porte arrière.
Ruban adhésif double face |
Repose
REPOSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
CONSEIL:
- Utiliser la même procédure pour le côté droit que pour le côté gauche.
- La procédure décrite ci-dessous concerne le côté gauche.
PROCEDURE
1. REPOSER LA MOULURE D'ENCADREMENT AVANT DE VITRE DE PORTE ARRIERE
CONSEIL:
Lors de la pose d'une moulure avant d'encadrement de vitre de porte arrière neuve, chauffer la carrosserie du véhicule et la moulure avant d'encadrement de vitre de porte arrière à l'aide d'une lampe chauffante.
Température de chauffage
Elément | Température |
---|---|
Carrosserie du véhicule |
40 à 60°C (104 à 140°F) |
Moulure d'encadrement avant de vitre de porte arrière |
20 à 30°C (68 à 86°F) |
REMARQUE:
Ne pas chauffer excessivement la carrosserie du véhicule ou la moulure avant d'encadrement de vitre de porte arrière.
(a) Nettoyer la surface de la carrosserie du véhicule.
(1) A l'aide d'une lampe chauffante, chauffer la surface de la carrosserie du véhicule.
(2) Déposer le ruban adhésif double face de la carrosserie du véhicule.
(3) Nettoyer tout résidu de ruban adhésif à l'aide d'un produit de nettoyage.
(b) Poser une nouvelle moulure avant d'encadrement de vitre de porte arrière.
(1) A l'aide d'une lampe chauffante, chauffer la carrosserie du véhicule et la moulure arrière d'encadrement de vitre de porte avant neuve.
(2) Déposer la feuille de protection de la nouvelle moulure avant d'encadrement de vitre de porte arrière.
CONSEIL:
Après avoir retiré la feuille de protection, éviter tout contact entre la surface adhésive et des corps étrangers.

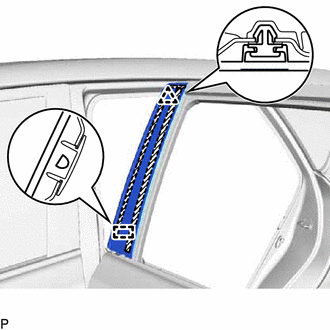

(3) Engager l'agrafe et le guide puis poser la moulure d'encadrement arrière de vitre de porte avant.
Ruban adhésif double face |
2. REPOSER L'ENSEMBLE DE MOULURE DE CEINTURE DE PORTE ARRIERE
Cliquer ici
