Pieces Constitutives
PIECES CONSTITUTIVES

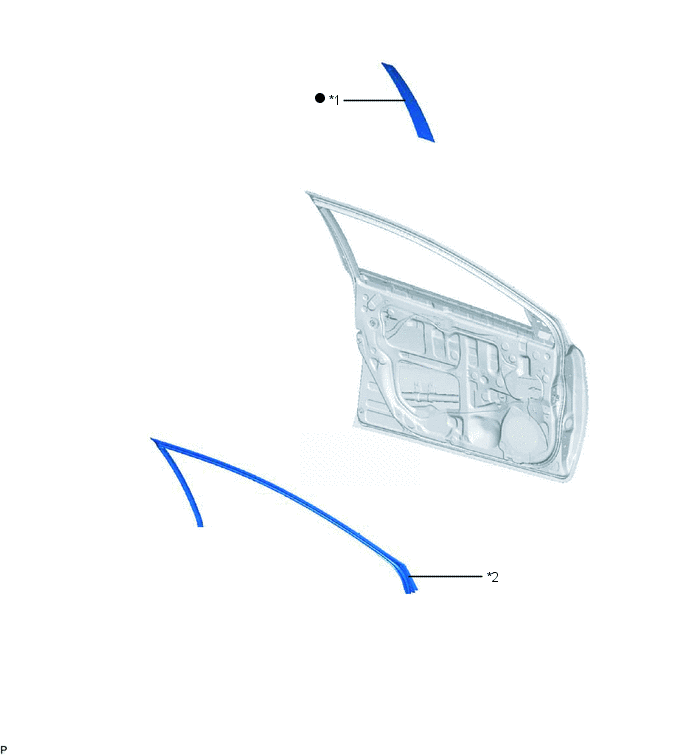

SCHEMA
*1 | MOULURE ARRIERE D'ENCADREMENT DE VITRE DE PORTE AVANT |
*2 | BOURRELET DE PORTE AVANT |
● | Pièce non réutilisable |
- | - |
Depose
DEPOSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
CONSEIL:
- Utiliser la même procédure pour le côté droit que pour le côté gauche.
- La procédure décrite ci-dessous concerne le côté gauche.
PROCEDURE
1. DEPOSER L'ENSEMBLE DE MOULURE DE CEINTURE DE PORTE AVANT
Cliquer ici
2. DETACHER LE BOURRELET DE PORTE AVANT
(a) Libérer les 2 agrafes et débrancher le bourrelet de porte avant. |
|
3. DEPOSER LA MOULURE ARRIERE D'ENCADREMENT DE VITRE DE PORTE AVANT
CONSEIL:
Lors de la dépose de la moulure arrière d'encadrement de vitre de porte avant, chauffer la carrosserie du véhicule et la moulure arrière d'encadrement de vitre de porte avant à l'aide d'une lampe chauffante.
Température de chauffage
Elément | Température |
---|---|
Carrosserie du véhicule | 40 à 60°C (104 à 140°F) |
Moulure d'encadrement de vitre arrière de porte avant |
20 à 30°C (68 à 86°F) |
REMARQUE:
Ne pas chauffer excessivement la carrosserie du véhicule ou la moulure arrière d'encadrement de vitre de porte avant.
(a) A l'aide d'une lampe chauffante, chauffer la moulure arrière d'encadrement de vitre de porte avant.

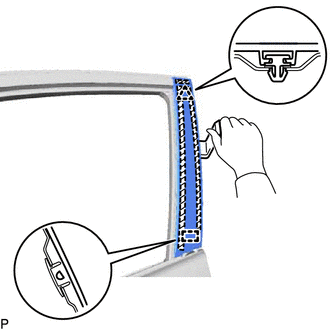

(b) A l'aide d'un extracteur de moulure, libérer l'agrafe et le guide, puis enlever le ruban adhésif double face pour déposer la moulure arrière d'encadrement de vitre de porte avant.
Ruban adhésif double face |
Repose
REPOSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
CONSEIL:
- Utiliser la même procédure pour le côté droit que pour le côté gauche.
- La procédure décrite ci-dessous concerne le côté gauche.
PROCEDURE
1. REPOSER LA MOULURE D'ENCADREMENT ARRIERE DE VITRE DE PORTE AVANT
CONSEIL:
Lors de la pose d'une moulure arrière d'encadrement de vitre de porte avant neuve, chauffer la carrosserie du véhicule et la moulure arrière d'encadrement de vitre de porte avant à l'aide d'une lampe chauffante.
Température de chauffage
Elément | Température |
---|---|
Carrosserie du véhicule |
40 à 60°C (104 à 140°F) |
Moulure d'encadrement de vitre arrière de porte avant |
20 à 30°C (68 à 86°F) |
REMARQUE:
Ne pas chauffer excessivement la carrosserie du véhicule ou la moulure arrière d'encadrement de vitre de porte avant.
(a) Nettoyer la surface de la carrosserie du véhicule.
(1) A l'aide d'une lampe chauffante, chauffer la surface de la carrosserie du véhicule.
(2) Déposer le ruban adhésif double face de la carrosserie du véhicule.
(3) Nettoyer tout résidu de ruban adhésif à l'aide d'un produit de nettoyage.

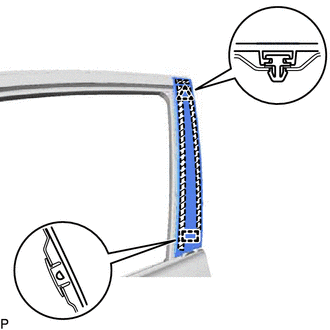

(b) Poser une nouvelle moulure arrière d'encadrement de vitre de porte avant.
(1) A l'aide d'une lampe chauffante, chauffer la carrosserie du véhicule et la moulure arrière d'encadrement de vitre de porte avant neuve.
(2) Enlever le papier protecteur de la moulure arrière d'encadrement de vitre de porte avant.
CONSEIL:
Après avoir retiré la feuille de protection, éviter tout contact entre la surface adhésive et des corps étrangers.
(3) Engager l'agrafe et le guide puis poser la moulure d'encadrement arrière de vitre de porte avant.
Ruban adhésif double face |
2. RACCORDER LE BOURRELET DE PORTE AVANT
(a) Engager les 2 agrafes pour raccorder le bourrelet de porte avant.
3. REPOSER L'ENSEMBLE DE MOULURE DE CEINTURE DE PORTE AVANT
Cliquer ici
