Pieces Constitutives
PIECES CONSTITUTIVES

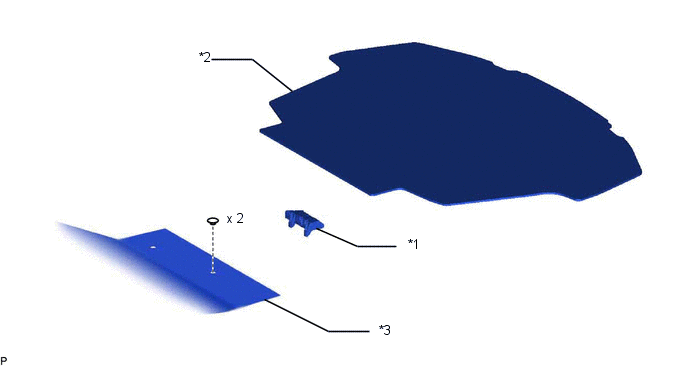

SCHEMA
*1 | ENSEMBLE D'ANTENNE DE CLE ELECTRONIQUE INTERIEURE N° 3 |
*2 | CACHE DE ROUE DE SECOURS |
*3 | HOUSSE DE DOSSIER DE SIEGE ARRIERE DROIT DE TYPE SEPARE |
- | - |
Depose
DEPOSE
PROCEDURE
1. DEPOSER LE CACHE DE ROUE DE SECOURS
Cliquer ici
2. DEPOSER L'ENSEMBLE D'ANTENNE DE CLE ELECTRONIQUE INTERIEURE N° 3
(a) Rabattre l'ensemble de dossier de siège arrière droit vers l'avant.
(b) Déposer les 2 agrafes. | |
(c) Retourner la housse de dossier de siège arrière de type séparé droit comme indiqué sur le schéma.
(d) Libérer l'attache. | |
(e) Libérer l'attache. | |
(f) Débrancher le connecteur pour enlever l'ensemble d'antenne de clé électronique intérieure n° 3. REMARQUE: Il convient d'être prudent lors de la dépose de l'antenne de clé électronique intérieure n° 3 de l'ensemble. Si l'ensemble d'antenne de clé électronique intérieure n° 3 subit une chute, le remplacer par un élément neuf. | |
Repose
REPOSE
PROCEDURE
1. REPOSER L'ENSEMBLE D'ANTENNE DE CLE ELECTRONIQUE INTERIEURE N° 3
(a) Raccorder le connecteur et engager l'attache.
(b) Engager l'attache et poser l'ensemble d'antenne de clé électronique intérieure n° 3.
REMARQUE:
Il convient d'être prudent lors de la pose de l'antenne de clé électronique intérieure n° 3 de l'ensemble. Si l'ensemble d'antenne de clé électronique intérieure n° 3 subit une chute, le remplacer par un élément neuf.
(c) Reposer la housse de dossier de siège arrière de type séparé droit à l'aide des 2 agrafes. |
|
2. REPOSER LE CACHE DE ROUE DE SECOURS
Cliquer ici
