Pieces Constitutives
PIECES CONSTITUTIVES

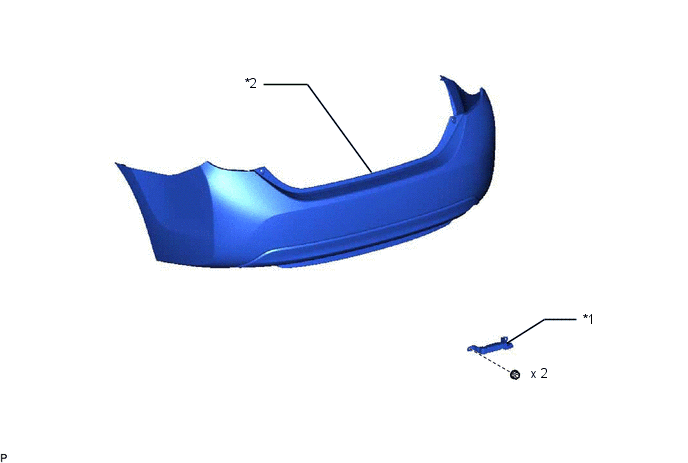

SCHEMA
|
*1 | ANTENNE DE CLE ELECTRONIQUE |
*2 | ENSEMBLE DE PARE-CHOCS ARRIERE |
Depose
DEPOSE
PROCEDURE
1. DEPOSER L'ENSEMBLE DE PARE-CHOCS ARRIERE
Cliquer ici

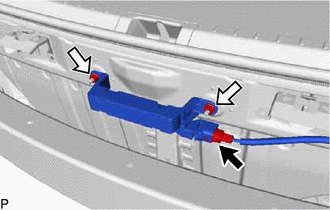

2. DEPOSER L'ANTENNE DE CLE ELECTRONIQUE
| (a) Débrancher le connecteur. |
|
(b) Déposer les 2 écrous et l'antenne de clé électronique.
REMARQUE:
Faire attention lors de la dépose de l'antenne de clé électronique. En cas de chute de l'antenne de clé électronique, la remplacer par un élément neuf.
Verification
VERIFICATION
PROCEDURE

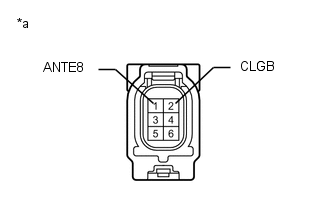

1. VERIFIER L'ANTENNE DE CLE ELECTRONIQUE (EXTERIEUR DE COMPARTIMENT A BAGAGES)
| (a) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous. Résistance standard:
|
|
Repose
REPOSE
PROCEDURE
1. REPOSER L'ANTENNE DE CLE ELECTRONIQUE
(a) Reposer l'antenne de clé électronique avec les 2 écrous.
REMARQUE:
Faire attention lors de la repose de l'antenne de clé électronique. En cas de chute de l'antenne de clé électronique, la remplacer par un élément neuf.
(b) Brancher le connecteur.
2. REPOSER L'ENSEMBLE DE PARE-CHOCS ARRIERE
Cliquer ici
