Pieces Constitutives
PIECES CONSTITUTIVES

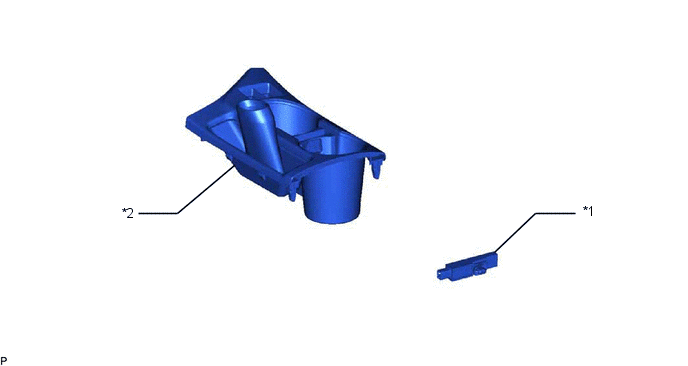

SCHEMA
|
*1 | ENSEMBLE D'ANTENNE DE CLE ELECTRONIQUE INTERIEURE N° 1 |
*2 | SOUS-ENSEMBLE DE PANNEAU SUPERIEUR DE CONSOLE |
Depose
DEPOSE
PROCEDURE
1. DEPOSER LE SOUS-ENSEMBLE DE PANNEAU SUPERIEUR DE CONSOLE
Cliquer ici
2. DEPOSER L'ENSEMBLE D'ANTENNE DE CLE ELECTRONIQUE INTERIEURE N° 1
| (a) Débrancher le connecteur. |
|
(b) Détacher l'attache pour déposer l'ensemble d'antenne de clé électronique intérieur n° 1.
REMARQUE:
Il convient d'être prudent lors de la dépose de l'antenne de clé électronique intérieure n° 1 de l'ensemble. Si l'ensemble d'antenne de clé électronique intérieure n° 1 subit une chute, le remplacer par un élément neuf.
Repose
REPOSE
PROCEDURE
1. REPOSER L'ENSEMBLE D'ANTENNE DE CLE ELECTRONIQUE INTERIEURE N° 1
(a) Engager l'attache et poser l'ensemble d'antenne de clé électronique intérieure n° 1.
REMARQUE:
Il convient d'être prudent lors de la pose de l'antenne de clé électronique intérieure n° 1 de l'ensemble. Si l'ensemble d'antenne de clé électronique intérieure n° 1 subit une chute, le remplacer par un élément neuf.
(b) Brancher le connecteur.
2. REPOSER LE SOUS-ENSEMBLE DE PANNEAU SUPERIEUR DE CONSOLE
Cliquer ici
