PIECES CONSTITUTIVES

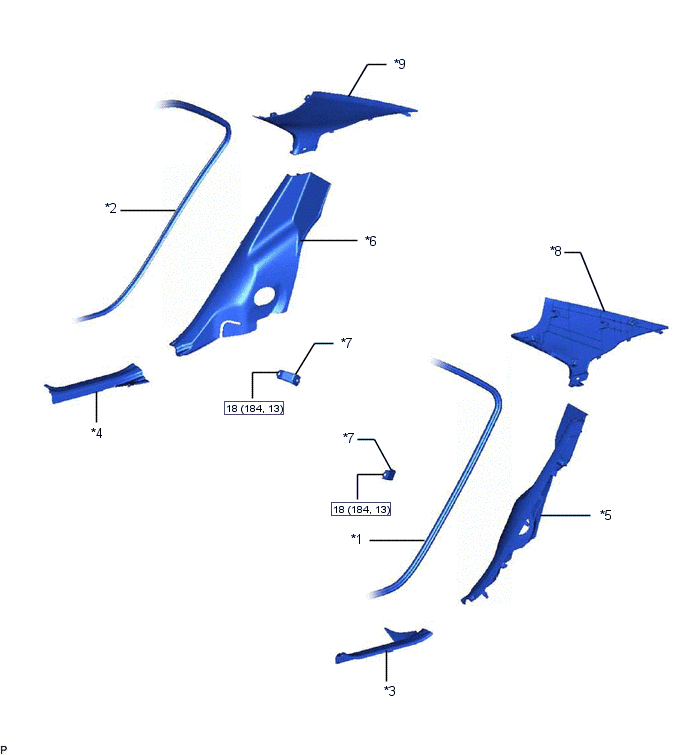

SCHEMA
|
*1 | BOURRELET D'HABILLAGE D'OUVERTURE DE PORTE ARRIERE GAUCHE |
*2 | BOURRELET D'HABILLAGE D'OUVERTURE DE PORTE ARRIERE DROITE |
|
*3 | PLAQUE DE SEUIL DE PORTE ARRIERE GAUCHE |
*4 | PLAQUE DE SEUIL DE PORTE ARRIERE DROITE |
|
*5 | GARNISSAGE LATERAL GAUCHE DE SIEGE ARRIERE |
*6 | GARNISSAGE LATERAL DROIT DE SIEGE ARRIERE |
|
*7 | SOUS-ENSEMBLE DE CHARNIERE DE DOSSIER DE SIEGE ARRIERE |
*8 | ENSEMBLE DE GARNISSAGE DE TOIT INTERIEUR LATERAL GAUCHE |
|
*9 | ENSEMBLE DE GARNISSAGE INTERIEUR LATERAL DROIT DE PAVILLON |
- | - |
 |
N*m (kgf*cm, lbf*pi): couple de serrage prescrit |
- | - |

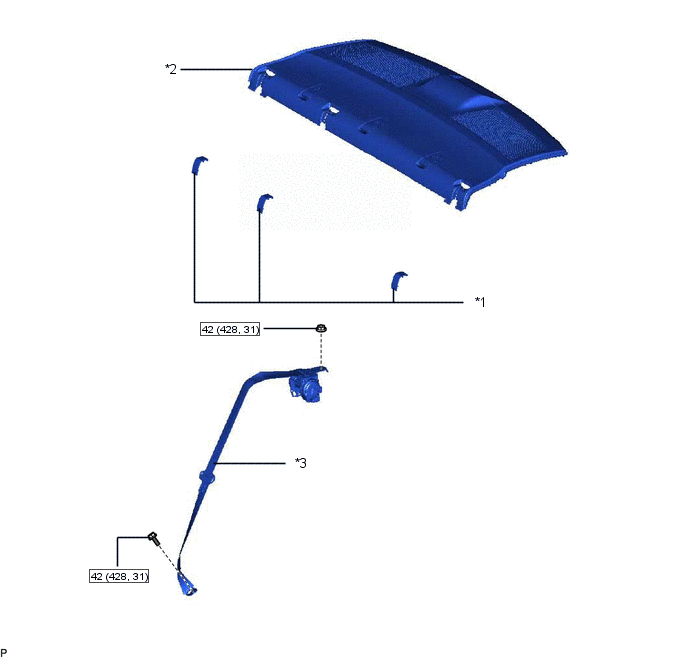

SCHEMA
|
*1 | CACHE D'ORIFICE DE CEINTURE DE SECURITE D'HABILLAGE DE PLAGE ARRIERE |
*2 | ENSEMBLE DE PANNEAU D'HABILLAGE DE PLAGE ARRIERE |
|
*3 | ENSEMBLE DE LA SANGLE EXTERIEURE DE CEINTURE DE SECURITE ARRIERE DE TYPE A 3 POINTS |
- | - |
|
|
N*m (kgf*cm, lbf*pi): couple de serrage prescrit |
- | - |
