PIECES CONSTITUTIVES

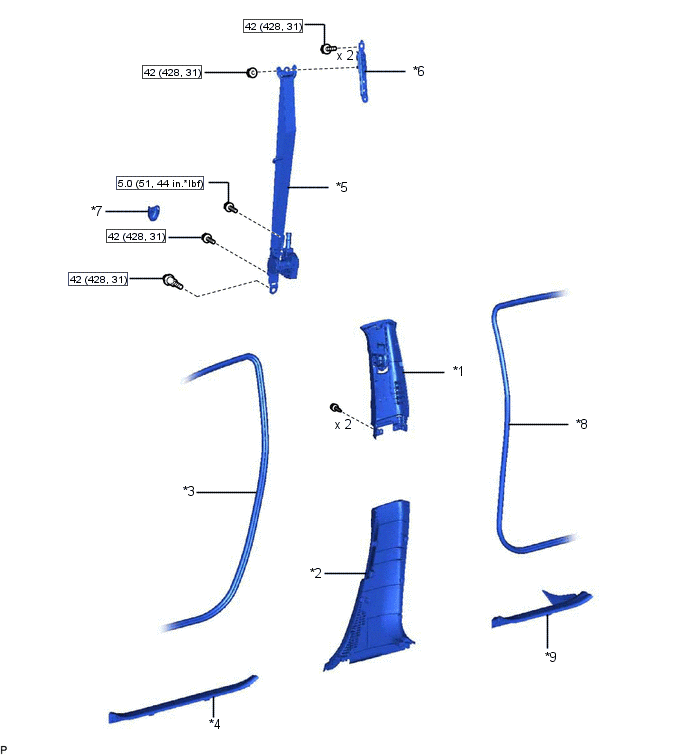

SCHEMA
|
*1 | ENSEMBLE DE GARNISSAGE DE MONTANT CENTRAL |
*2 | GARNISSAGE INFERIEUR DE MONTANT CENTRAL |
|
*3 | BOURRELET D'HABILLAGE D'OUVERTURE DE PORTE AVANT |
*4 | PLAQUE DE SEUIL DE PORTE AVANT |
|
*5 | ENSEMBLE DE SANGLE EXTERIEURE DE CEINTURE DE SECURITE AVANT |
*6 | ENSEMBLE DE DISPOSITIF DE REGLAGE D'ANCRAGE SUPERIEUR AVANT |
|
*7 | CACHE D'ANCRAGE EXTERIEUR DE SANGLE ABDOMINALE DE CEINTURE DE SECURITE |
*8 | BOURRELET D'HABILLAGE D'OUVERTURE DE PORTE ARRIERE |
|
*9 | PLAQUE DE SEUIL DE PORTE ARRIERE |
- | - |
 |
N*m (kgf*cm, lbf*pi): couple de serrage prescrit |
- | - |
Verification Sur Vehicule
VERIFICATION SUR VEHICULE MESURE DE PRECAUTION / REMARQUE / CONSEIL ATTENTION: Veiller à suivre correctement les procédures de dépose et de repose pour l'ensemble de sangle extérieure de cei ...
