PIECES CONSTITUTIVES

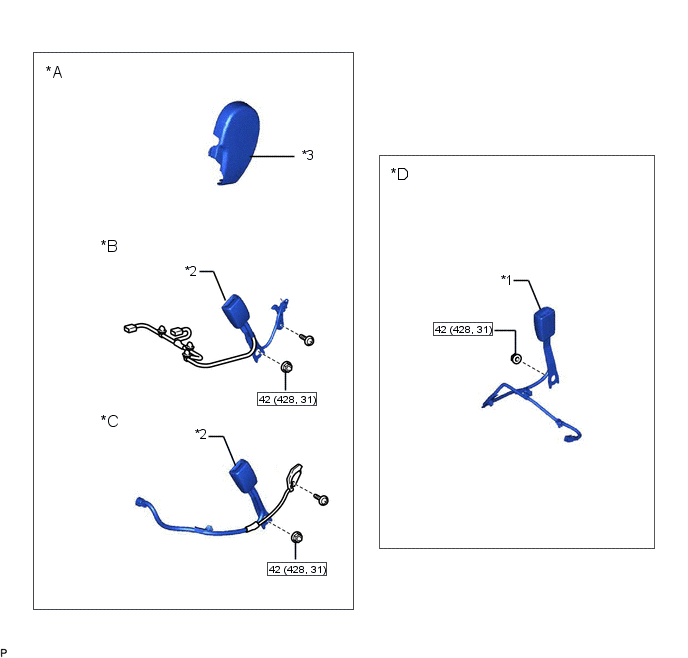

SCHEMA
|
*A | pour côté passager avant |
*B | fabrication TMMC |
|
*C | pour fabrication TMMMS |
*D | pour côté conducteur |
|
*1 | ENSEMBLE DE SANGLE INTERIEURE DE CEINTURE DE SECURITE AVANT GAUCHE |
*2 | ENSEMBLE DE SANGLE INTERIEURE DE CEINTURE DE SECURITE AVANT DROITE |
|
*3 | PROTECTION INTERIEURE D'ASSISE DE SIEGE AVANT |
- | - |
 |
N*m (kgf*cm, lbf*pi): couple de serrage prescrit |
- | - |
Depose
DEPOSE PROCEDURE 1. DEPOSER L'ENSEMBLE DE SIEGE AVANT pour sièges à réglage manuel fabrication TMMC: Cliquer ici pour sièges à réglage électrique fabrication TMMC: Cliquer ici pour ...
