PIECES CONSTITUTIVES

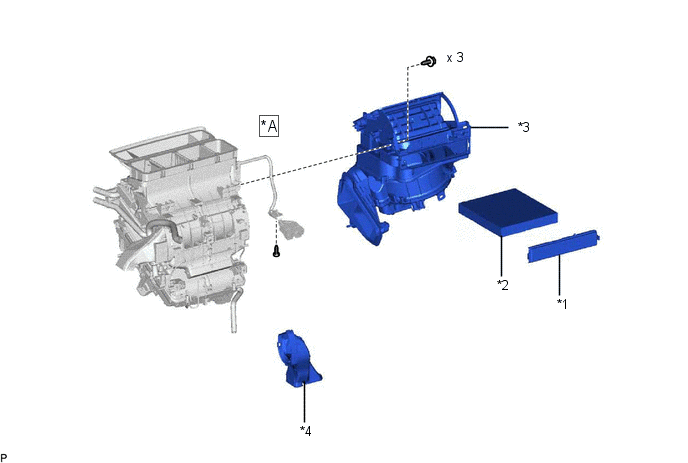

SCHEMA
|
*A | pour régions froides |
- | - |
|
*1 | BOITIER DE FILTRE A AIR |
*2 | ELEMENT DE FILTRE A AIR |
|
*3 | ENSEMBLE DE SOUFFLANTE |
*4 | SOUS-ENSEMBLE DE CONDUITE D'AIR N° 1 |

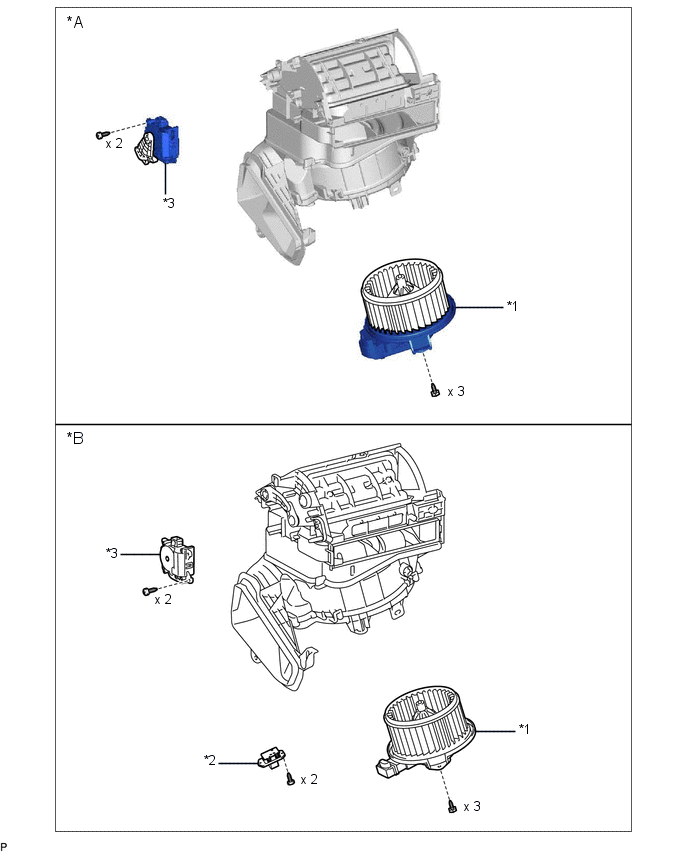

SCHEMA
|
*A | pour système de climatisation automatique |
*B | pour système de climatisation manuelle |
|
*1 | SOUS-ENSEMBLE DE MOTEUR DE SOUFFLANTE AVEC VENTILATEUR |
*2 | RESISTANCE DE SOUFFLANTE |
|
*3 | SOUS-ENSEMBLE DE SERVO DE VOLET N° 1 |
- | - |
Depose
DEPOSE PROCEDURE 1. DEPOSER L'ENSEMBLE DE BLOC DE CLIMATISATION Cliquer ici 2. DEPOSER LE SOUS-ENSEMBLE DE CONDUITE D'AIR N° 1 Cliquer ici 3. DEPOSER L'ENSEMBLE DE SOUFFLANTE (a) pour ré ...
