PIECES CONSTITUTIVES

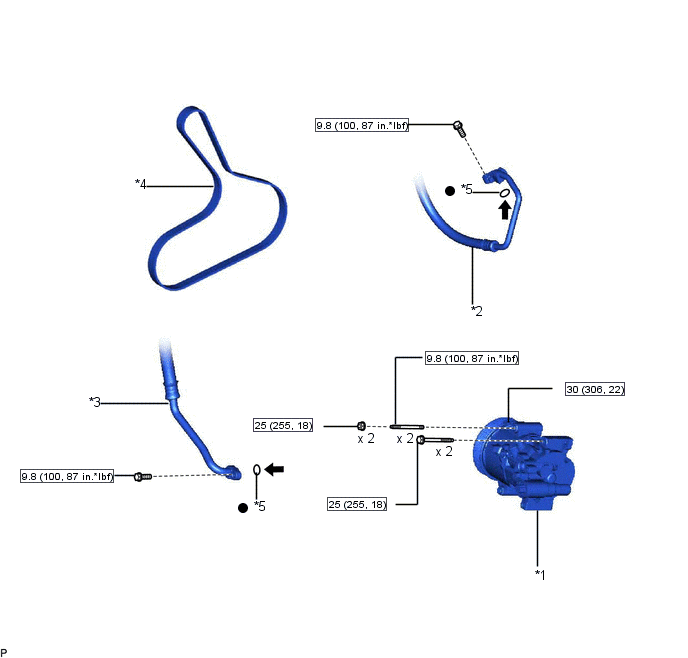

SCHEMA
|
*1 | ENSEMBLE DE COMPRESSEUR AVEC POULIE |
*2 | SOUS-ENSEMBLE DE DURITE DE DECHARGE |
|
*3 | SOUS-ENSEMBLE DE DURITE D'ASPIRATION |
*4 | COURROIE STRIEE |
|
*5 | JOINT TORIQUE |
- | - |
 |
N*m (kgf*cm, lbf*pi): couple de serrage prescrit |
● | Pièce non réutilisable |
 |
Huile pour compresseur ND-OIL 8 ou produit équivalent |
- | - |
Depose
DEPOSE PROCEDURE 1. RECUPERER LE REFRIGERANT DU SYSTEME DE REFRIGERANT Cliquer ici 2. DEPOSER LA COURROIE STRIEE Cliquer ici 3. DEBRANCHER LE SOUS-ENSEMBLE DE DURITE DE DECHARGE (a) D ...
