PIECES CONSTITUTIVES

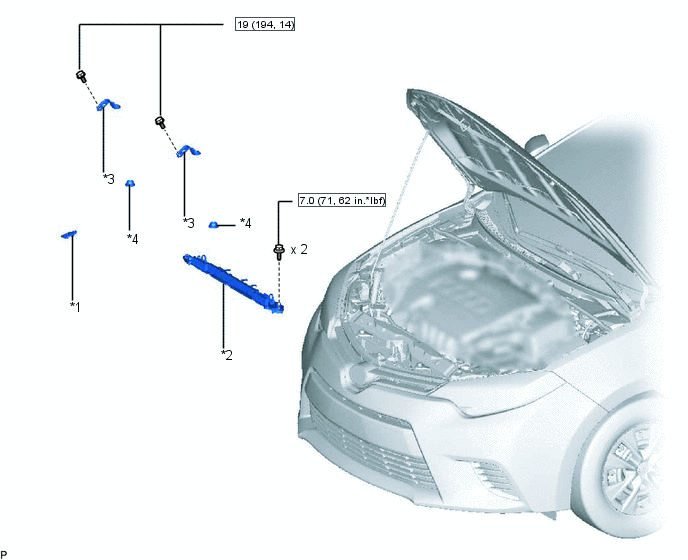

SCHEMA

*1 | LOGEMENT DE BEQUILLE DE CAPOT |
*2 | CARENAGE DE VENTILATEUR N° 2 |
*3 | SUPPORT SUPERIEUR DE RADIATEUR |
*4 | COUSSINET DE SUPPORT DE RADIATEUR |
![]() |
N*m (kgf*cm, lbf*pi): couple de serrage prescrit |
- | - |
SCHEMA

*1 | ENSEMBLE DE TUYAU DE CLIMATISATION ET D'ACCESSOIRES |
*2 | ENSEMBLE DE CONDENSEUR AVEC RECUPERATEUR |
*3 | DESSICCATEUR DE REFROIDISSEUR |
*4 | SOUS-ENSEMBLE DE DURITE DE DECHARGE |
*5 | COUSSINET DE CONDENSEUR DE REFROIDISSEUR N° 1 |
*6 | JOINT TORIQUE |
*7 | BOUCHON |
- | - |
![]() |
N*m (kgf*cm, lbf*pi): couple de serrage prescrit |
● | Pièce non réutilisable |
![]() |
Huile pour compresseur ND-OIL 8 ou produit équivalent |
- | - |
Condenseur
...
Verification Sur Vehicule
VERIFICATION SUR VEHICULE PROCEDURE 1. VERIFIER L'ENSEMBLE DE CONDENSEUR AVEC RECUPERATEUR (a) Si les ailettes de l'ensemble de condenseur avec récupérateur sont sales, les nettoyer à l'eau e ...
