PIECES CONSTITUTIVES

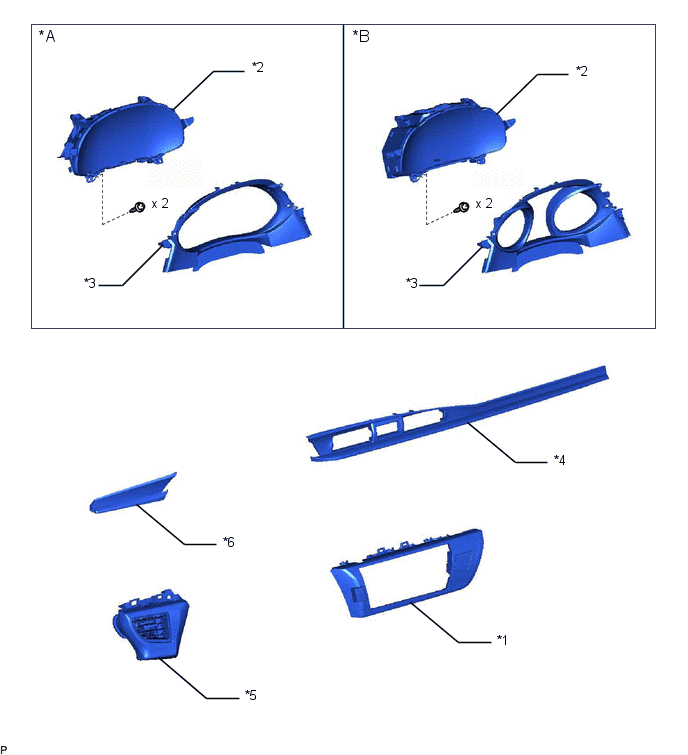

SCHEMA
|
*A | pour standard |
*B | pour équipement sport |
|
*1 | SOUS-ENSEMBLE DE PANNEAU DE FINITION CENTRAL DE COMBINE D'INSTRUMENTS |
*2 | ENSEMBLE DE COMBINE D'INSTRUMENTS |
|
*3 | ENSEMBLE DE PANNEAU DE FINITION DE COMBINE D'INSTRUMENTS |
*4 | SOUS-ENSEMBLE DE GARNISSAGE DE TABLEAU DE BORD N° 1 |
|
*5 | ENSEMBLE DE REGISTRE DE TABLEAU DE BORD N° 1 |
*6 | SOUS-ENSEMBLE DE GARNISSAGE DE TABLEAU DE BORD N° 2 |

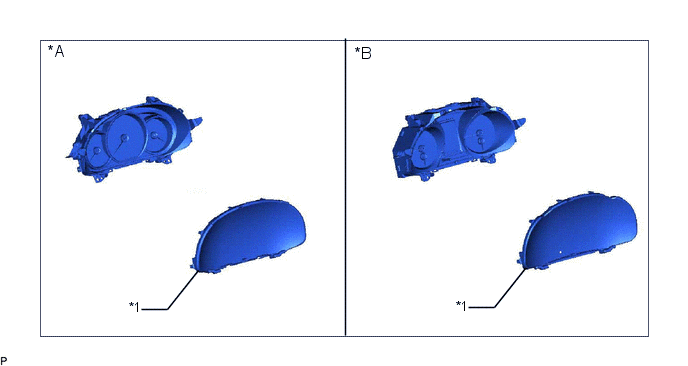

SCHEMA
|
*A | pour standard |
*B | pour équipement sport |
|
*1 | VITRE DE COMBINE D'INSTRUMENTS |
- | - |
