PIECES CONSTITUTIVES

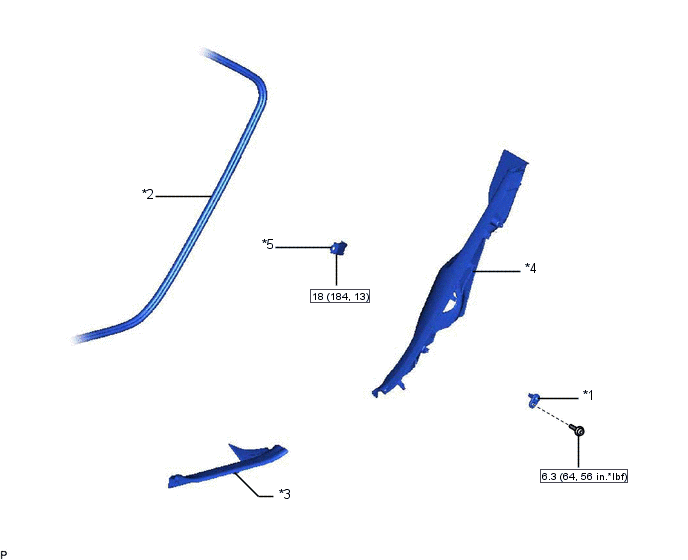

SCHEMA

*1 | ENSEMBLE DE CONTACTEUR D'ECLAIRAGE DE SEUIL DE PORTE ARRIERE |
*2 | BOURRELET D'HABILLAGE D'OUVERTURE DE PORTE ARRIERE |
*3 | PLAQUE DE SEUIL DE PORTE ARRIERE |
*4 | GARNISSAGE LATERAL DE SIEGE ARRIERE |
*5 | SOUS-ENSEMBLE DE CHARNIERE DE DOSSIER DE SIEGE ARRIERE |
- | - |
![]() |
N*m (kgf*cm, lbf*pi): couple de serrage prescrit |
- | - |
Depose
DEPOSE MESURE DE PRECAUTION / REMARQUE / CONSEIL CONSEIL: Utiliser la même procédure pour le côté droit que pour le côté gauche. La procédure décrite ci-dessous concerne le côté ...
