PIECES CONSTITUTIVES

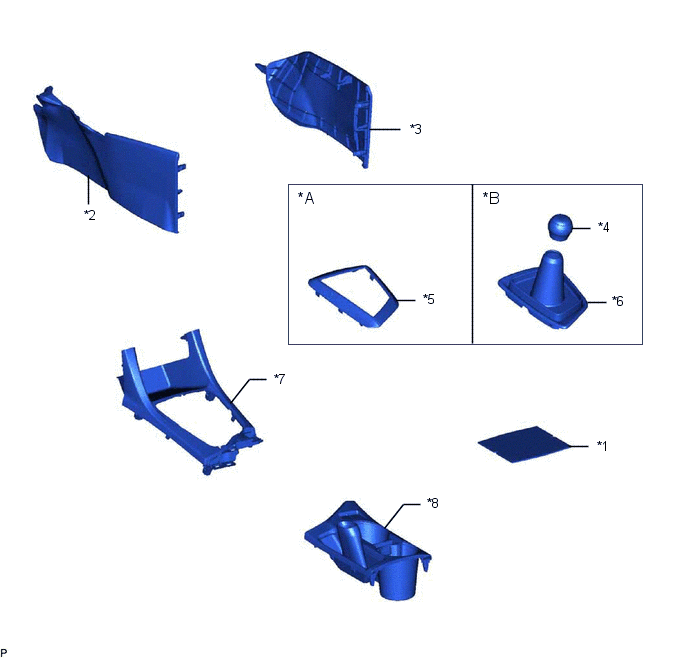

SCHEMA
|
*A | pour boîte-pont automatique et CVT |
*B | pour boîte-pont manuelle |
|
*1 | TAPIS DE BOITIER DE CONSOLE |
*2 | INSERT DE BOITIER DE CONSOLE AVANT N° 1 |
|
*3 | INSERT DE BOITIER DE CONSOLE AVANT N° 2 |
*4 | SOUS-ENSEMBLE DE POMMEAU DE LEVIER DE CHANGEMENT DE VITESSE |
|
*5 | GARNITURE D'ORIFICE DE CHANGEMENT DE VITESSE |
*6 | SOUS-ENSEMBLE DE CACHE D'ORIFICE DE CHANGEMENT DE VITESSE |
|
*7 | PANNEAU SUPERIEUR DE CONSOLE |
*8 | SOUS-ENSEMBLE DE PANNEAU SUPERIEUR DE CONSOLE |

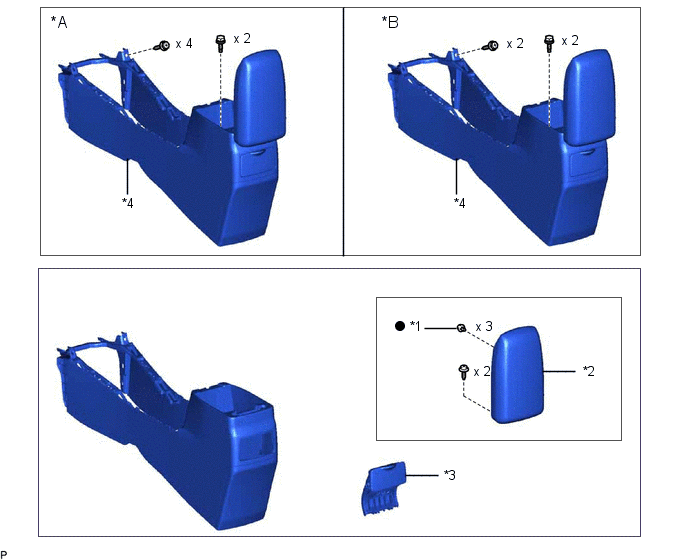

SCHEMA
|
*A | pour boîte-pont automatique et CVT |
*B | pour boîte-pont manuelle |
|
*1 | COUSSINET DE PORTE DE COMPARTIMENT DE CONSOLE |
*2 | SOUS-ENSEMBLE DE PORTE DE COMPARTIMENT DE CONSOLE |
|
*3 | SOUS-ENSEMBLE DE PORTE-GOBELET DU TABLEAU DE BORD |
*4 | ENSEMBLE DE BOITIER DE CONSOLE ARRIERE |
|
● | Pièce non réutilisable |
- | - |
Depose
DEPOSE PROCEDURE 1. DEPOSER L'INSERT DE BOITIER DE CONSOLE AVANT N° 1 (a) Tirer l'insert de boîtier de console avant n° 1 dans le sens indiqué par la flèche (1) comme indiqué sur le sc ...
