PIECES CONSTITUTIVES

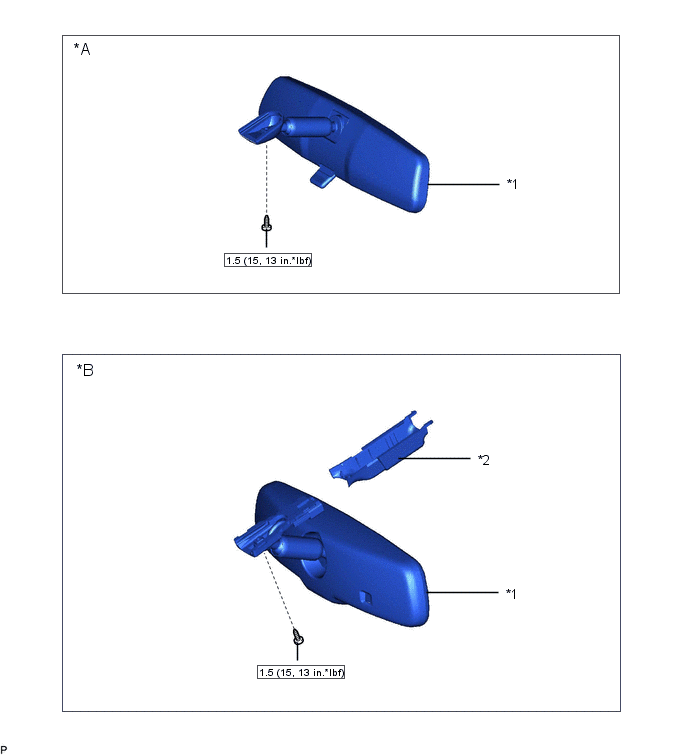

SCHEMA
|
*A | Sans rétroviseur EC |
*B | avec rétroviseur EC |
|
*1 | ENSEMBLE DE RETROVISEUR INTERIEUR |
*2 | CACHE DE RETROVISEUR INTERIEUR ARRIERE |
 |
N*m (kgf*cm, lbf*pi): couple de serrage prescrit |
- | - |
