PIECES CONSTITUTIVES

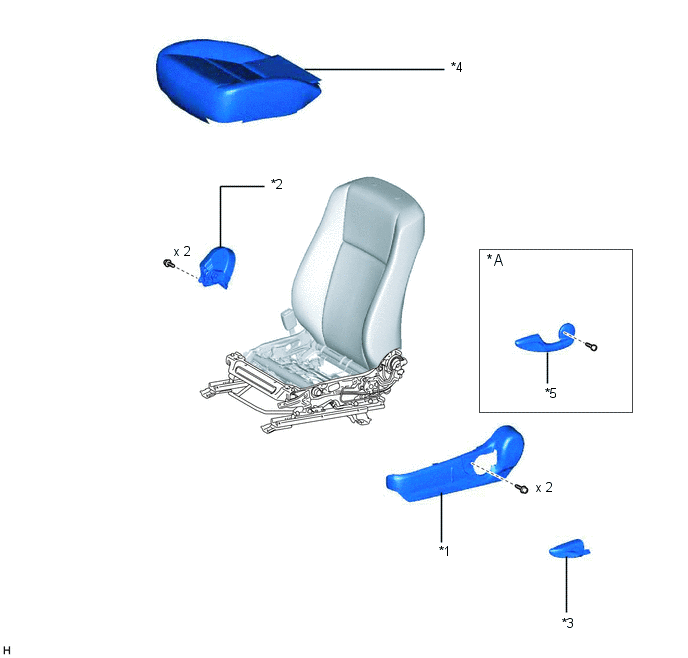

SCHEMA
|
*A | pour côté conducteur |
- | - |
|
*1 | PROTECTION D'ASSISE DE SIEGE AVANT |
*2 | PROTECTION INTERIEURE D'ASSISE DE SIEGE AVANT |
|
*3 | POIGNEE DE DEVERROUILLAGE DE DISPOSITIF DE REGLAGE D'INCLINAISON |
*4 | HOUSSE D'ASSISE DE SIEGE AVANT DE TYPE SEPARE AVEC REMBOURRAGE |
|
*5 | POIGNEE DE REGLAGE EN HAUTEUR |
- | - |

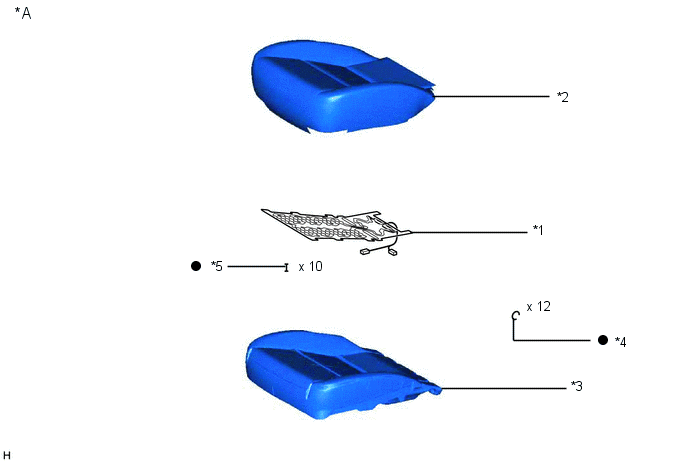

SCHEMA
|
*A | pour sièges de type standard |
- | - |
|
*1 | ENSEMBLE DE CHAUFFAGE D'ASSISE DE SIEGE AVANT |
*2 | HOUSSE D'ASSISE DE SIEGE AVANT DE TYPE SEPARE |
|
*3 | REMBOURRAGE D'ASSISE DE SIEGE AVANT DE TYPE SEPARE |
*4 | ANNEAU DEMI-ROND |
|
*5 | ATTACHE D'ETIQUETTE |
- | - |
|
● | Pièce non réutilisable |
- | - |

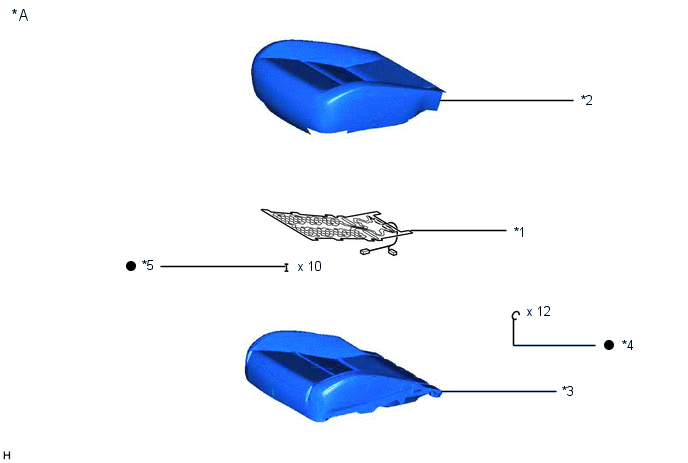

SCHEMA
|
*A | pour siège de type sport |
- | - |
|
*1 | ENSEMBLE DE CHAUFFAGE D'ASSISE DE SIEGE AVANT |
*2 | HOUSSE D'ASSISE DE SIEGE AVANT DE TYPE SEPARE |
|
*3 | REMBOURRAGE D'ASSISE DE SIEGE AVANT DE TYPE SEPARE |
*4 | ANNEAU DEMI-ROND |
|
*5 | ATTACHE D'ETIQUETTE |
- | - |
|
● | Pièce non réutilisable |
- | - |
Depose
DEPOSE MESURE DE PRECAUTION / REMARQUE / CONSEIL ATTENTION: Porter des gants de protection. Les zones pointues des pièces peuvent blesser les mains. CONSEIL: Procéder de la même façon pour ...
