PIECES CONSTITUTIVES

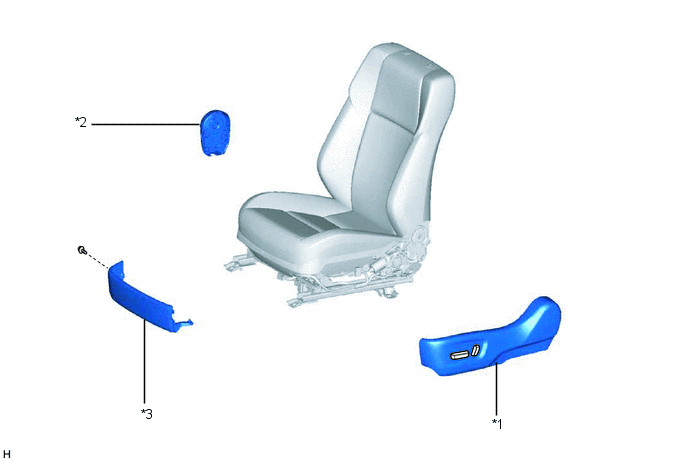

SCHEMA
|
*1 | PROTECTION D'ASSISE DE SIEGE AVANT |
*2 | PROTECTION INTERIEURE D'ASSISE DE SIEGE AVANT |
|
*3 | PROTECTION INTERIEURE D'ASSISE DE SIEGE AVANT N° 1 |
- | - |
SCHEMA
|
*1 | ENSEMBLE DE DOSSIER DE SIEGE AVANT DE TYPE SEPARE |
*2 | ENSEMBLE D'ASSISE DE SIEGE AVANT DE TYPE SEPARE |
 |
N*m (kgf*cm, lbf*pi): couple de serrage prescrit |
- | - |
SCHEMA
|
*1 | SUPPORT D'APPUIE-TETE DE SIEGE AVANT |
*2 | HOUSSE DE DOSSIER DE SIEGE AVANT DE TYPE SEPARE AVEC REMBOURRAGE |
|
*3 | ANNEAU DEMI-ROND |
- | - |
|
|
N*m (kgf*cm, lbf*pi): couple de serrage prescrit |
● | Pièce non réutilisable |

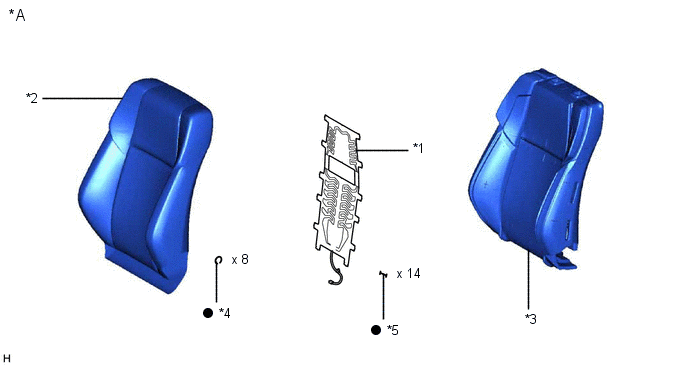

SCHEMA
|
*A | pour sièges de type standard |
- | - |
|
*1 | ENSEMBLE DE CHAUFFAGE DE DOSSIER DE SIEGE AVANT |
*2 | HOUSSE DE DOSSIER DE SIEGE AVANT DE TYPE SEPARE |
|
*3 | REMBOURRAGE DE DOSSIER DE SIEGE AVANT DE TYPE SEPARE |
*4 | ANNEAU DEMI-ROND |
|
*5 | ATTACHE D'ETIQUETTE |
- | - |
|
● | Pièce non réutilisable |
- | - |
SCHEMA
|
*A | pour siège de type sport |
- | - |
|
*1 | ENSEMBLE DE CHAUFFAGE DE DOSSIER DE SIEGE AVANT |
*2 | HOUSSE DE DOSSIER DE SIEGE AVANT DE TYPE SEPARE |
|
*3 | REMBOURRAGE DE DOSSIER DE SIEGE AVANT DE TYPE SEPARE |
*4 | ANNEAU DEMI-ROND |
|
*5 | ATTACHE D'ETIQUETTE |
- | - |
|
● | Pièce non réutilisable |
- | - |
Depose
DEPOSE MESURE DE PRECAUTION / REMARQUE / CONSEIL ATTENTION: Porter des gants de protection. Les zones pointues des pièces peuvent blesser les mains. PROCEDURE 1. DEPOSER L'ENSEMBLE DE SIEGE AVANT ...
