PIECES CONSTITUTIVES

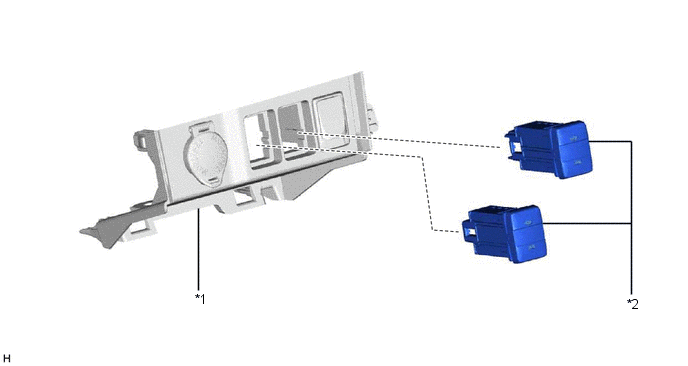

SCHEMA
|
*1 | ENSEMBLE DE CAISSON DE TABLEAU DE BORD |
*2 | CONTACTEUR DE CHAUFFAGE DE SIEGE |
Depose
DEPOSE PROCEDURE 1. DEPOSER L'ENSEMBLE DE CAISSON DE TABLEAU DE BORD Cliquer ici 2. DEPOSER LE CONTACTEUR DE CHAUFFAGE DE SIEGE (a) Libérer chaque griffe pour déposer les 2 contacteurs de ...
