PIECES CONSTITUTIVES

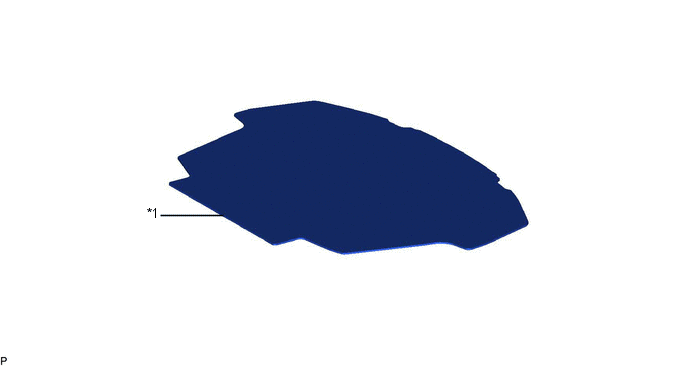

SCHEMA
|
*1 | CACHE DE ROUE DE SECOURS |
- | - |

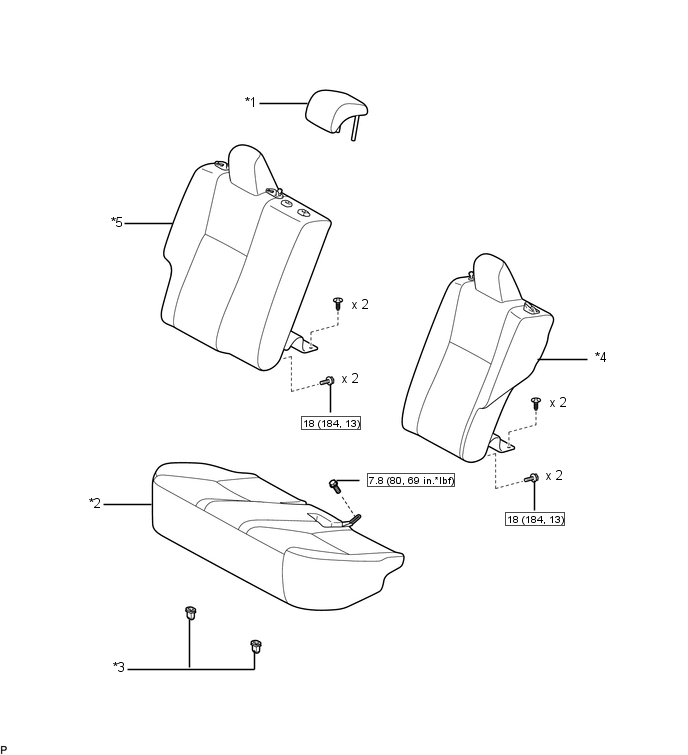

SCHEMA
|
*1 | ENSEMBLE D'APPUIE-TETE DE SIEGE CENTRAL ARRIERE |
*2 | ENSEMBLE D'ASSISE DE SIEGE ARRIERE |
|
*3 | CROCHET DE VERROUILLAGE D'ASSISE DE SIEGE ARRIERE |
*4 | ENSEMBLE DE DOSSIER DE SIEGE ARRIERE GAUCHE |
|
*5 | ENSEMBLE DE DOSSIER DE SIEGE ARRIERE DROIT |
- | - |
 |
N*m (kgf*cm, lbf*pi): couple de serrage prescrit |
- | - |

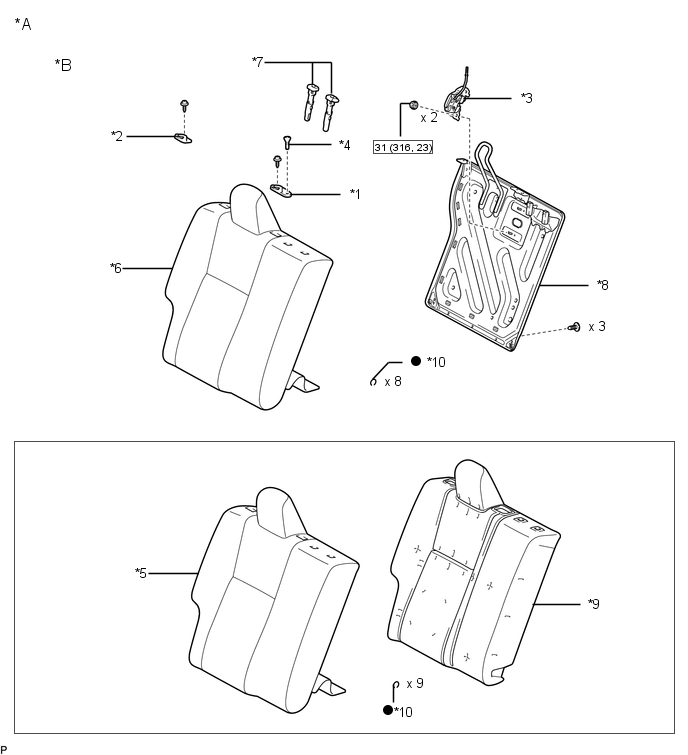

SCHEMA
|
*A | pour côté droit |
*B | fabrication TMMC |
|
*1 | GUIDE DE SANGLE SUPERIEURE DE CEINTURE DE SECURITE CENTRALE ARRIERE |
*2 | GUIDE DE SANGLE SUPERIEURE DE CEINTURE DE SECURITE ARRIERE DROITE |
|
*3 | ENSEMBLE DE VERROUILLAGE DE DOSSIER DE SIEGE ARRIERE DROIT |
*4 | BOUTON DE DEVERROUILLAGE DE DOSSIER DE SIEGE ARRIERE |
|
*5 | HOUSSE DE DOSSIER DE SIEGE ARRIERE DROIT DE TYPE SEPARE |
*6 | HOUSSE DE DOSSIER DE SIEGE ARRIERE DE TYPE SEPARE AVEC REMBOURRAGE |
|
*7 | SUPPORT D'APPUIE-TETE DE SIEGE ARRIERE CENTRAL |
*8 | SOUS-ENSEMBLE D'ARMATURE DE DOSSIER DE SIEGE ARRIERE DROIT |
|
*9 | REMBOURRAGE DE DOSSIER DE SIEGE ARRIERE DROIT DE TYPE SEPARE |
*10 | REMBOURRAGE D'APPUIE-TETE DE SIEGE ARRIERE DROIT |
|
*11 | ANNEAU DEMI-ROND |
- | - |
|
|
N*m (kgf*cm, lbf*pi): couple de serrage prescrit |
● | Pièce non réutilisable |

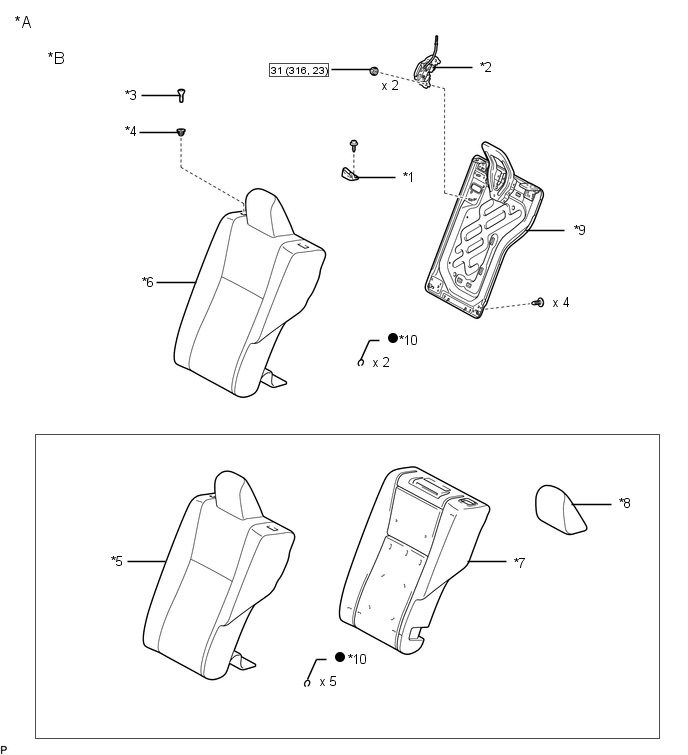

SCHEMA
|
*A | pour côté gauche |
*B | fabrication TMMC |
|
*1 | GUIDE DE SANGLE SUPERIEURE DE CEINTURE DE SECURITE ARRIERE GAUCHE |
*2 | ENSEMBLE DE VERROUILLAGE DE DOSSIER DE SIEGE ARRIERE GAUCHE |
|
*3 | BOUTON DE DEVERROUILLAGE DE DOSSIER DE SIEGE ARRIERE |
*4 | OEILLET DE BOUTON D'ARRET DE DOSSIER DE SIEGE ARRIERE |
|
*5 | HOUSSE DE DOSSIER DE SIEGE ARRIERE GAUCHE DE TYPE SEPARE |
*6 | HOUSSE DE DOSSIER DE SIEGE ARRIERE DE TYPE SEPARE AVEC REMBOURRAGE |
|
*7 | REMBOURRAGE DE DOSSIER DE SIEGE ARRIERE DROIT DE TYPE SEPARE |
*8 | REMBOURRAGE D'APPUIE-TETE DE SIEGE ARRIERE GAUCHE |
|
*9 | SOUS-ENSEMBLE D'ARMATURE DE DOSSIER DE SIEGE ARRIERE GAUCHE |
*10 | ANNEAU DEMI-ROND |
|
|
N*m (kgf*cm, lbf*pi): couple de serrage prescrit |
● | Pièce non réutilisable |

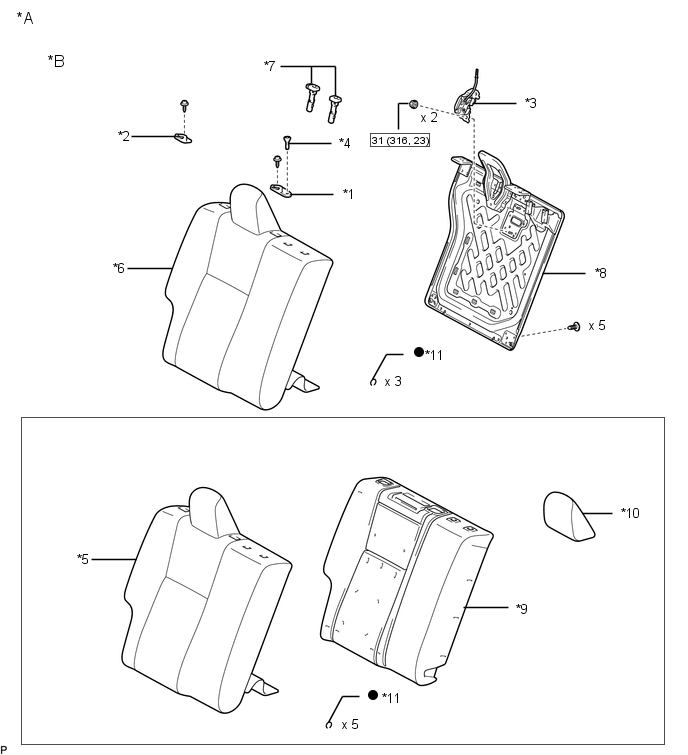

SCHEMA
|
*A | pour côté droit |
*B | pour fabrication TMMMS |
|
*1 | GUIDE DE SANGLE SUPERIEURE DE CEINTURE DE SECURITE CENTRALE ARRIERE |
*2 | GUIDE DE SANGLE SUPERIEURE DE CEINTURE DE SECURITE ARRIERE DROITE |
|
*3 | ENSEMBLE DE VERROUILLAGE DE DOSSIER DE SIEGE ARRIERE DROIT |
*4 | BOUTON DE DEVERROUILLAGE DE DOSSIER DE SIEGE ARRIERE |
|
*5 | HOUSSE DE DOSSIER DE SIEGE ARRIERE DROIT DE TYPE SEPARE |
*6 | HOUSSE DE DOSSIER DE SIEGE ARRIERE DE TYPE SEPARE AVEC REMBOURRAGE |
|
*7 | SUPPORT D'APPUIE-TETE DE SIEGE ARRIERE CENTRAL |
*8 | SOUS-ENSEMBLE D'ARMATURE DE DOSSIER DE SIEGE ARRIERE DROIT |
|
*9 | REMBOURRAGE DE DOSSIER DE SIEGE ARRIERE DROIT DE TYPE SEPARE |
*10 | ANNEAU DEMI-ROND |
|
|
N*m (kgf*cm, lbf*pi): couple de serrage prescrit |
● | Pièce non réutilisable |

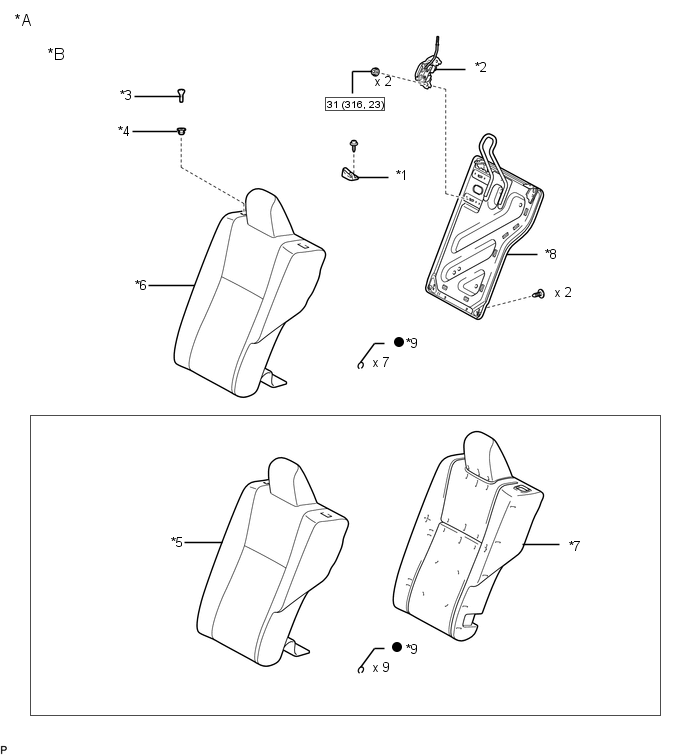

SCHEMA
|
*A | pour côté gauche |
*B | pour fabrication TMMMS |
|
*1 | GUIDE DE SANGLE SUPERIEURE DE CEINTURE DE SECURITE ARRIERE GAUCHE |
*2 | ENSEMBLE DE VERROUILLAGE DE DOSSIER DE SIEGE ARRIERE GAUCHE |
|
*3 | BOUTON DE DEVERROUILLAGE DE DOSSIER DE SIEGE ARRIERE |
*4 | OEILLET DE BOUTON D'ARRET DE DOSSIER DE SIEGE ARRIERE |
|
*5 | HOUSSE DE DOSSIER DE SIEGE ARRIERE GAUCHE DE TYPE SEPARE |
*6 | HOUSSE DE DOSSIER DE SIEGE ARRIERE DE TYPE SEPARE AVEC REMBOURRAGE |
|
*7 | REMBOURRAGE DE DOSSIER DE SIEGE ARRIERE DROIT DE TYPE SEPARE |
*8 | SOUS-ENSEMBLE D'ARMATURE DE DOSSIER DE SIEGE ARRIERE GAUCHE |
|
*9 | ANNEAU DEMI-ROND |
- | - |
|
|
N*m (kgf*cm, lbf*pi): couple de serrage prescrit |
● | Pièce non réutilisable |

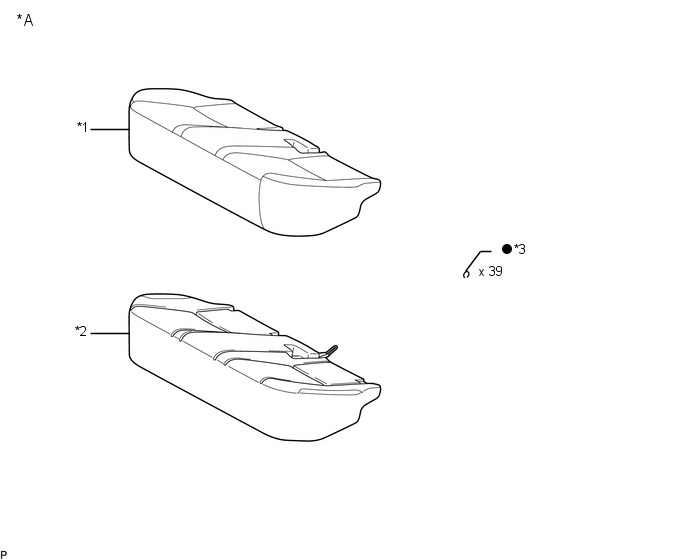

SCHEMA
|
*A | fabrication TMMC |
- | - |
|
*1 | HOUSSE D'ASSISE DE SIEGES ARRIERE DE TYPE BANQUETTE |
*2 | REMBOURRAGE D'ASSISE ARRIERE DE TYPE BANQUETTE |
|
*3 | ANNEAU DEMI-ROND |
- | - |
|
● | Pièce non réutilisable |
- | - |

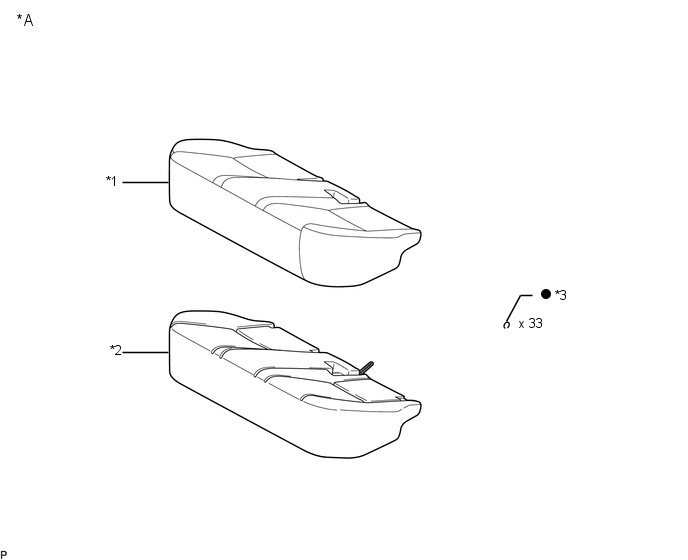

SCHEMA
|
*A | pour fabrication TMMMS |
- | - |
|
*1 | HOUSSE D'ASSISE DE SIEGES ARRIERE DE TYPE BANQUETTE |
*2 | REMBOURRAGE D'ASSISE ARRIERE DE TYPE BANQUETTE |
|
*3 | ANNEAU DEMI-ROND |
- | - |
|
● | Pièce non réutilisable |
- | - |
Depose
DEPOSE PROCEDURE 1. DEPOSER LE CACHE DE ROUE DE SECOURS (a) Déposer le cache de roue de secours. 2. DEPOSER L'ENSEMBLE D'APPUIE-TETE DE SIEGE ARRIERE CENTRAL 3. DEPOSER L'ENSEMBLE DE DOSSIER DE S ...
