PIECES CONSTITUTIVES

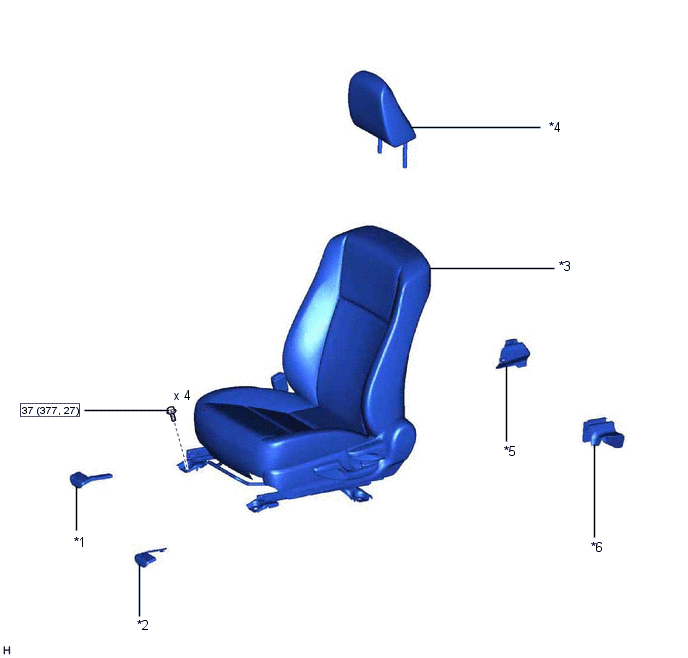

SCHEMA
*1 | CACHE INTERIEUR DE SUPPORT DE GLISSIERE DE SIEGE AVANT |
*2 | CACHE DE SUPPORT DE GLISSIERE EXTERIEURE DE SIEGE AVANT |
*3 | ENSEMBLE DE SIEGE AVANT |
*4 | ENSEMBLE D'APPUIE-TETE DE SIEGE AVANT |
*5 | CACHE DE SUPPORT DE GLISSIERE INTERIEURE DE SIEGE |
*6 | CACHE DE GLISSIERE DE SIEGE |
N*m (kgf*cm, lbf*pi): couple de serrage prescrit |
- | - |

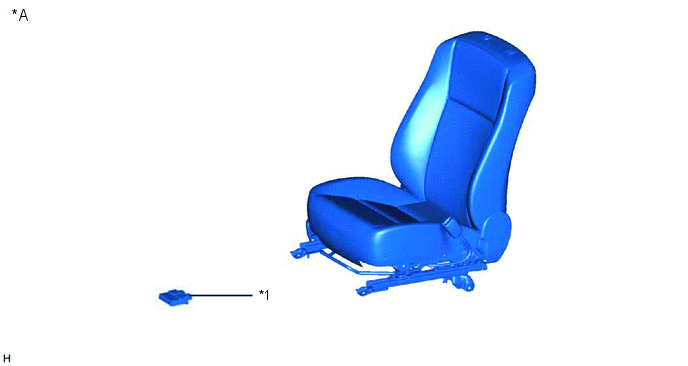

SCHEMA
*A | pour côté passager avant |
- | - |
*1 | ECU DE DETECTION D'OCCUPANT |
- | - |

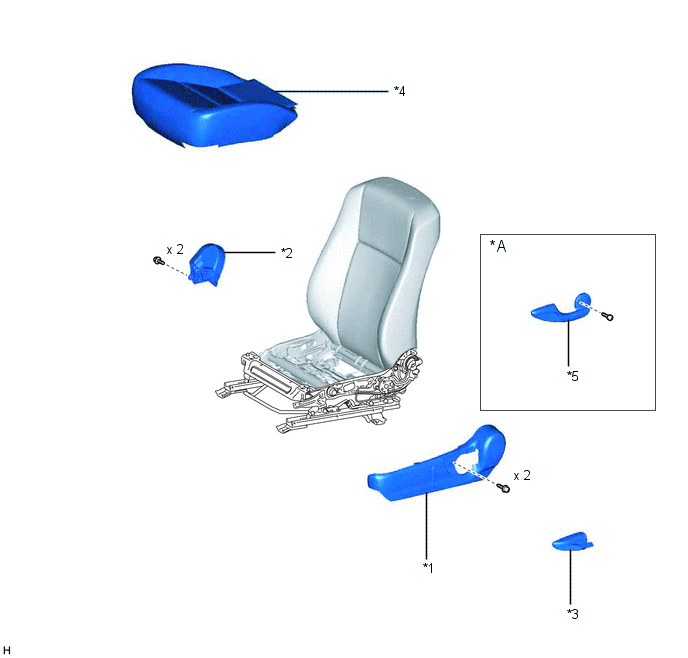

SCHEMA
*A | pour côté conducteur |
- | - |
*1 | PROTECTION D'ASSISE DE SIEGE AVANT |
*2 | PROTECTION INTERIEURE D'ASSISE DE SIEGE AVANT |
*3 | POIGNEE DE DEVERROUILLAGE DE DISPOSITIF DE REGLAGE D'INCLINAISON |
*4 | HOUSSE D'ASSISE DE SIEGE AVANT DE TYPE SEPARE AVEC REMBOURRAGE |
*5 | POIGNEE DE REGLAGE EN HAUTEUR |
- | - |

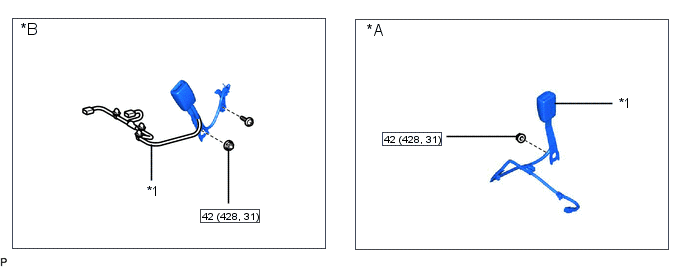

SCHEMA
*A | pour côté conducteur |
*B | pour côté passager avant |
*1 | ENSEMBLE DE SANGLE INTERIEURE DE CEINTURE DE SECURITE AVANT |
- | - |
N*m (kgf*cm, lbf*pi): couple de serrage prescrit |
- | - |

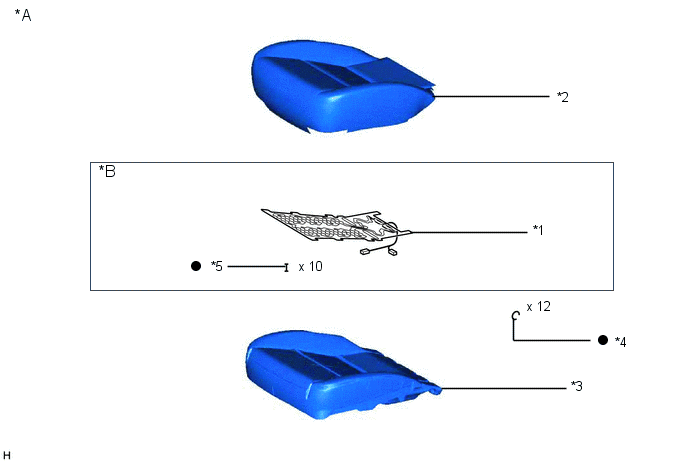

SCHEMA
*A | pour sièges de type standard |
*B | avec système de chauffage des sièges |
*1 | ENSEMBLE DE CHAUFFAGE D'ASSISE DE SIEGE AVANT |
*2 | HOUSSE D'ASSISE DE SIEGE AVANT DE TYPE SEPARE |
*3 | REMBOURRAGE D'ASSISE DE SIEGE AVANT DE TYPE SEPARE |
*4 | ANNEAU DEMI-ROND |
*5 | ATTACHE D'ETIQUETTE |
- | - |
● | Pièce non réutilisable |
- | - |

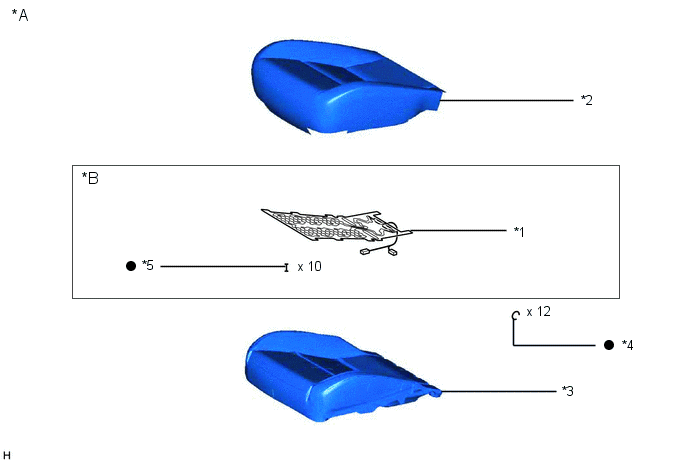

SCHEMA
*A | pour siège de type sport |
*B | avec système de chauffage des sièges |
*1 | ENSEMBLE DE CHAUFFAGE D'ASSISE DE SIEGE AVANT |
*2 | HOUSSE D'ASSISE DE SIEGE AVANT DE TYPE SEPARE |
*3 | REMBOURRAGE D'ASSISE DE SIEGE AVANT DE TYPE SEPARE |
*4 | ANNEAU DEMI-ROND |
*5 | ATTACHE D'ETIQUETTE |
- | - |
● | Pièce non réutilisable |
- | - |

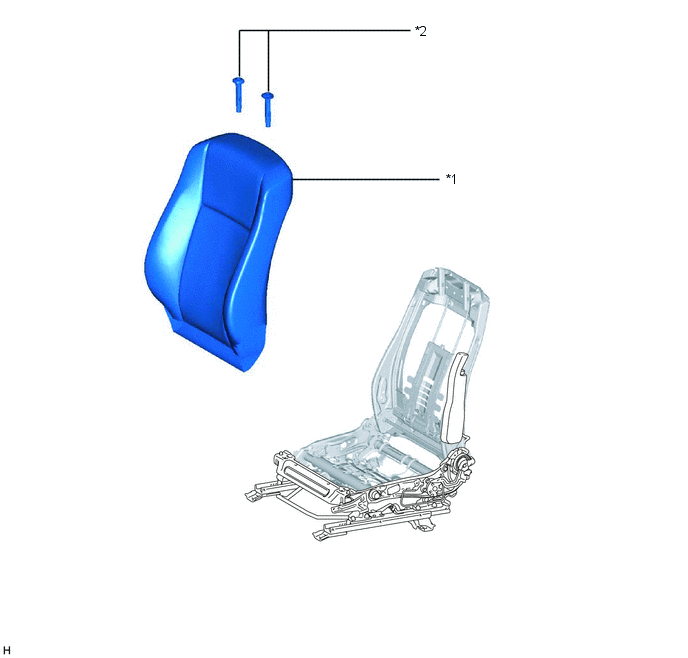

SCHEMA
*1 | HOUSSE DE DOSSIER DE SIEGE AVANT DE TYPE SEPARE AVEC REMBOURRAGE |
*2 | SUPPORT D'APPUIE-TETE DE SIEGE AVANT |

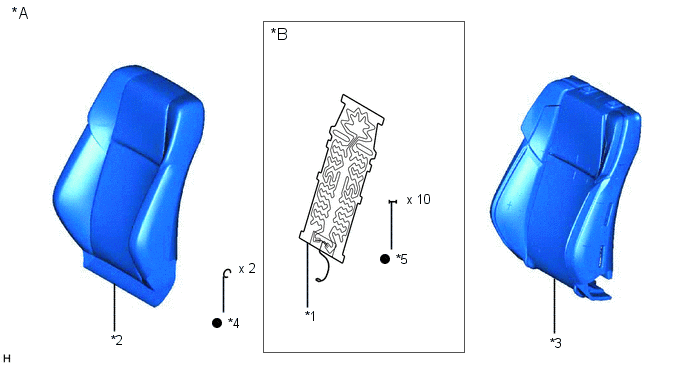

SCHEMA
*A | pour sièges de type standard |
*B | avec système de chauffage des sièges |
*1 | ENSEMBLE DE CHAUFFAGE DE DOSSIER DE SIEGE AVANT |
*2 | HOUSSE DE DOSSIER DE SIEGE AVANT DE TYPE SEPARE |
*3 | REMBOURRAGE DE DOSSIER DE SIEGE AVANT DE TYPE SEPARE |
*4 | ANNEAU DEMI-ROND |
*5 | ATTACHE D'ETIQUETTE |
- | - |
● | Pièce non réutilisable |
- | - |

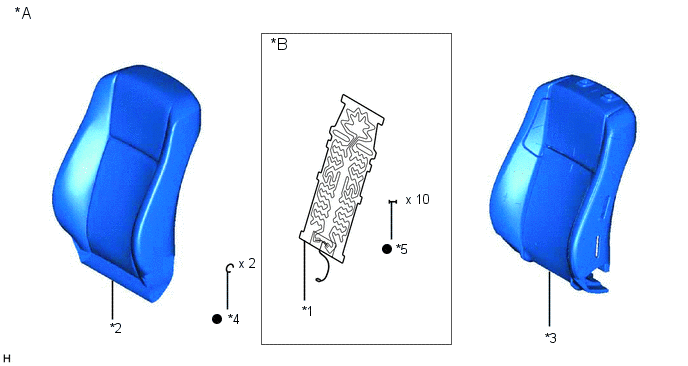

SCHEMA
*A | pour siège de type sport |
*B | avec système de chauffage des sièges |
*1 | ENSEMBLE DE CHAUFFAGE DE DOSSIER DE SIEGE AVANT |
*2 | HOUSSE DE DOSSIER DE SIEGE AVANT DE TYPE SEPARE |
*3 | REMBOURRAGE DE DOSSIER DE SIEGE AVANT DE TYPE SEPARE |
*4 | ANNEAU DEMI-ROND |
*5 | ATTACHE D'ETIQUETTE |
- | - |
● | Pièce non réutilisable |
- | - |

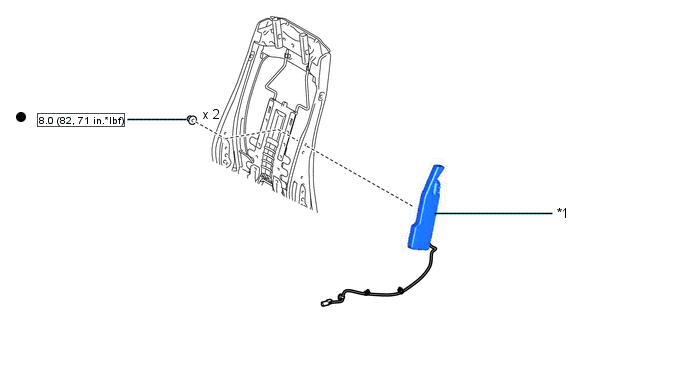

SCHEMA
*1 | ENSEMBLE D'AIRBAG DE SIEGE AVANT |
- | - |
N*m (kgf*cm, lbf*pi): couple de serrage prescrit |
● | Pièce non réutilisable |

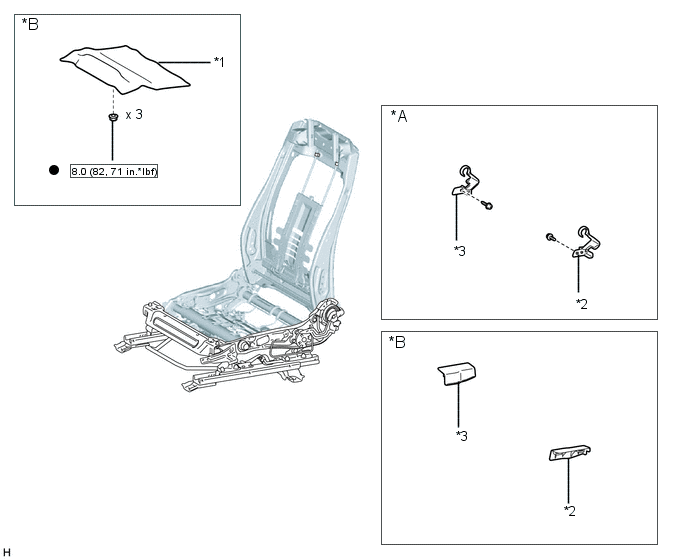

SCHEMA
*A | pour côté conducteur |
*B | pour côté passager avant |
*1 | SOUS-ENSEMBLE D'AIRBAG DE SIEGE AVANT |
*2 | PROTECTION INFERIEURE D'ASSISE DE SIEGE AVANT GAUCHE |
*3 | PROTECTION INFERIEURE D'ASSISE DE SIEGE AVANT DROIT |
- | - |
N*m (kgf*cm, lbf*pi): couple de serrage prescrit |
● | Pièce non réutilisable |

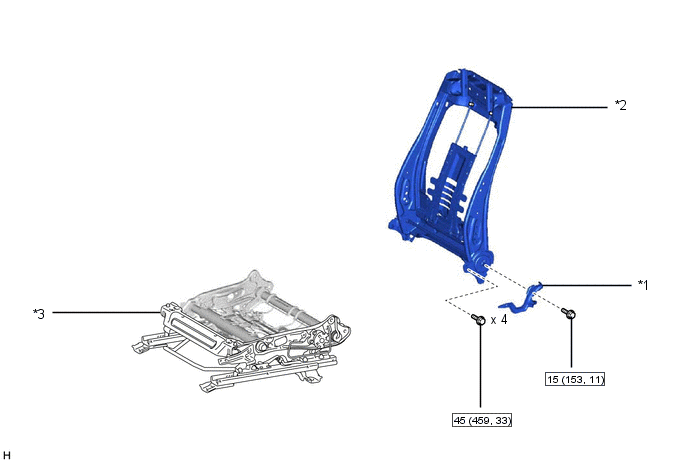

SCHEMA
*1 | LEVIER DE COMMANDE D'INCLINAISON |
*2 | ENSEMBLE DE RESSORT DE DOSSIER DE SIEGE AVANT DE TYPE SEPARE |
*3 | ENSEMBLE DE RESSORT D'ASSISE DE SIEGE AVANT DE TYPE SEPARE |
- | - |
N*m (kgf*cm, lbf*pi): couple de serrage prescrit |
- | - |
SCHEMA

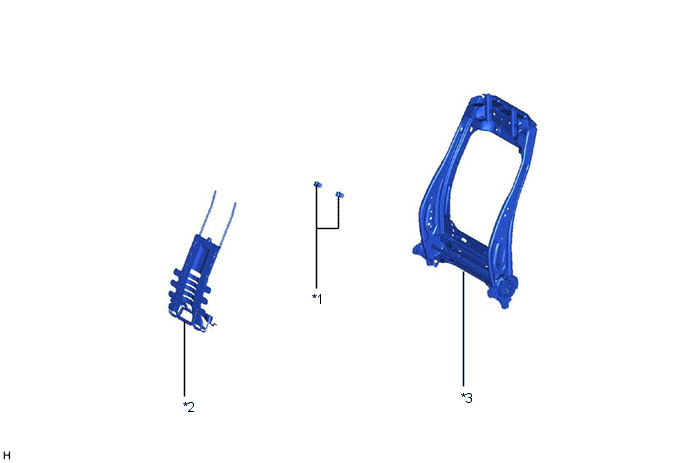

*1 | CROCHET DE DOSSIER DE SIEGE AVANT |
*2 | ENSEMBLE DE RESSORT DE DOSSIER DE SIEGE AVANT |
*3 | SOUS-ENSEMBLE D'ARMATURE DE DOSSIER DE SIEGE AVANT |
- | - |

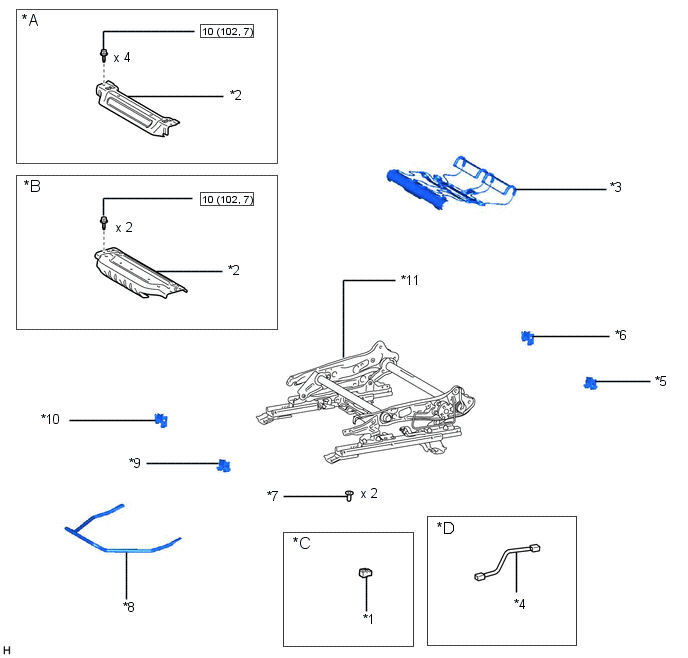

SCHEMA
*A | pour côté conducteur |
*B | pour côté passager avant |
*C | sans système de chauffage de siège |
*D | avec système de chauffage des sièges |
*1 | BOITIER DE CONNECTEUR |
*2 | SOUS-ENSEMBLE DE PANNEAU D'ASSISE DE SIEGE AVANT |
*3 | RESSORT D'ASSISE DE SIEGE AVANT |
*4 | CABLE DE SIEGE AVANT |
*5 | CACHE SUPERIEUR DE GLISSIERE DE SIEGE ARRIERE N° 2 |
*6 | CACHE DE GLISSIERE DE SIEGE SUPERIEUR ARRIERE |
*7 | BOUCHON DE CACHE DE DISPOSITIF DE REGLAGE DU SIEGE |
*8 | POIGNEE DE REGLAGE DE GLISSIERE DE SIEGE |
*9 | CACHE SUPERIEUR DE GLISSIERE DE SIEGE N° 3 |
*10 | CACHE SUPERIEUR DE GLISSIERE DE SIEGE N° 4 |
*11 | SOUS-ENSEMBLE DE DISPOSITIF DE REGLAGE DE SIEGE AVANT |
- | - |
N*m (kgf*cm, lbf*pi): couple de serrage prescrit |
- | - |
