PIECES CONSTITUTIVES
SCHEMA
|

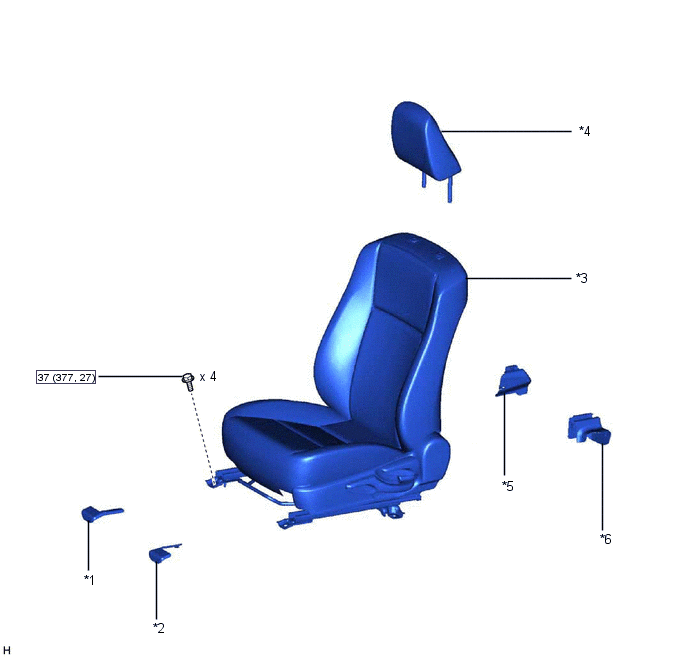

*1 | CACHE INTERIEUR DE SUPPORT DE GLISSIERE DE SIEGE AVANT |
*2 | CACHE DE SUPPORT DE GLISSIERE EXTERIEURE DE SIEGE AVANT |
|
*3 | ENSEMBLE DE SIEGE AVANT |
*4 | ENSEMBLE D'APPUIE-TETE DE SIEGE AVANT |
|
*5 | CACHE DE SUPPORT DE GLISSIERE INTERIEURE DE SIEGE |
*6 | CACHE DE GLISSIERE DE SIEGE |
 |
N*m (kgf*cm, lbf*pi): couple de serrage prescrit |
- | - |
SCHEMA
|

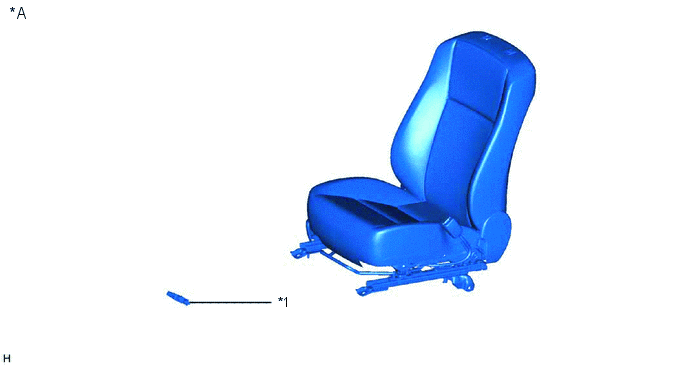

*A | pour côté passager avant |
- | - |
|
*1 | ECU DE DETECTION D'OCCUPANT |
- | - |
SCHEMA
|
*A | pour côté conducteur |
*B | pour côté passager avant |
|
*1 | PROTECTION D'ASSISE DE SIEGE AVANT |
*2 | PROTECTION INTERIEURE D'ASSISE DE SIEGE AVANT |
|
*3 | CACHE INTERIEUR DE DISPOSITIF DE REGLAGE D'INCLINAISON |
*4 | POIGNEE DE DEVERROUILLAGE DE DISPOSITIF DE REGLAGE D'INCLINAISON |
|
*5 | POIGNEE DE REGLAGE EN HAUTEUR |
- | - |
SCHEMA
|
*A | pour côté conducteur |
*B | pour côté passager avant |
|

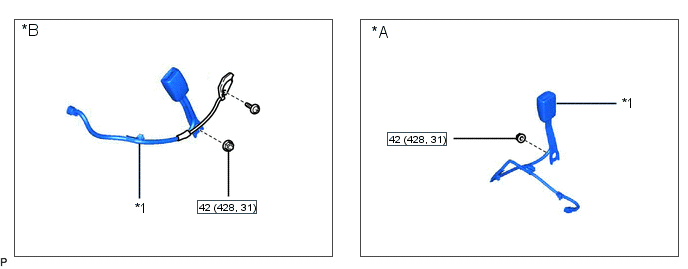

*1 | ENSEMBLE DE SANGLE INTERIEURE DE CEINTURE DE SECURITE AVANT |
- | - |
|
|
N*m (kgf*cm, lbf*pi): couple de serrage prescrit |
- | - |
SCHEMA
|

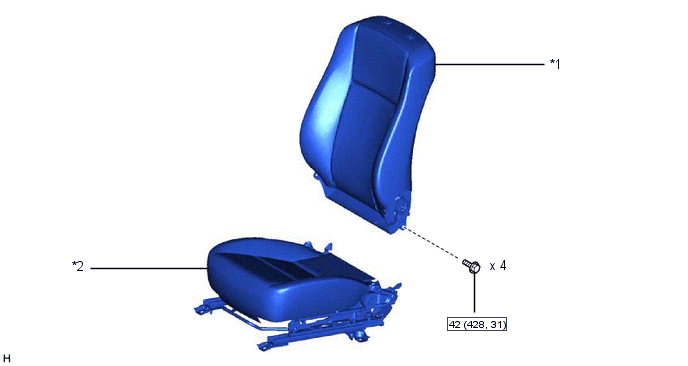

*1 | ENSEMBLE DE DOSSIER DE SIEGE AVANT DE TYPE SEPARE |
*2 | ENSEMBLE D'ASSISE DE SIEGE AVANT DE TYPE SEPARE |
|
|
N*m (kgf*cm, lbf*pi): couple de serrage prescrit |
- | - |
SCHEMA
|
*1 | SUPPORT D'APPUIE-TETE DE SIEGE AVANT |
*2 | HOUSSE DE DOSSIER DE SIEGE AVANT DE TYPE SEPARE AVEC REMBOURRAGE |
|
*3 | ANNEAU DEMI-ROND |
- | - |
|
|
N*m (kgf*cm, lbf*pi): couple de serrage prescrit |
● | Pièce non réutilisable |
SCHEMA
|
*A | pour sièges de type standard |
- | - |
|

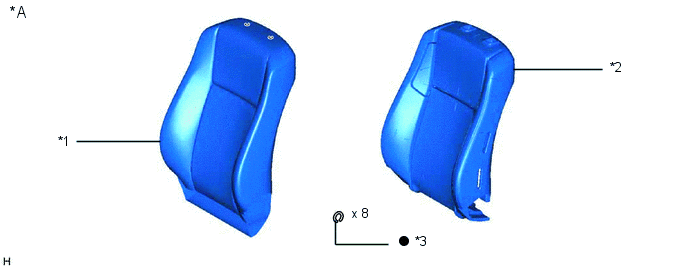

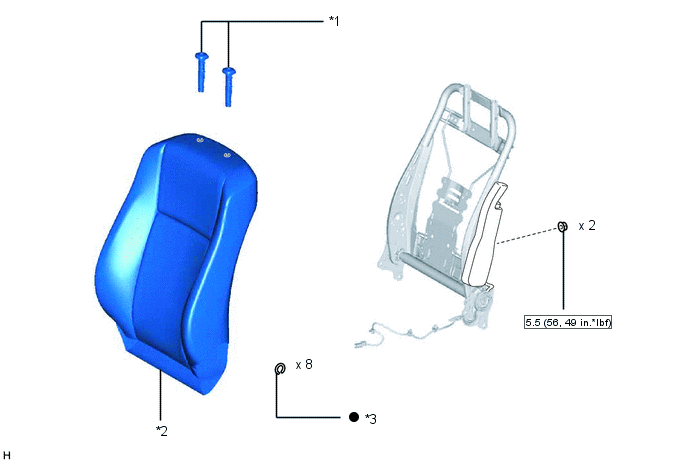

*1 | HOUSSE DE DOSSIER DE SIEGE AVANT DE TYPE SEPARE |
*2 | REMBOURRAGE DE DOSSIER DE SIEGE AVANT DE TYPE SEPARE |
|
*3 | ANNEAU DEMI-ROND |
- | - |
|
● | Pièce non réutilisable |
- | - |
SCHEMA
|
*A | pour siège de type sport |
- | - |
|

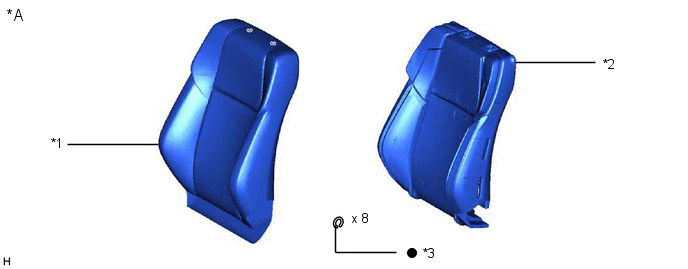

*1 | HOUSSE DE DOSSIER DE SIEGE AVANT DE TYPE SEPARE |
*2 | REMBOURRAGE DE DOSSIER DE SIEGE AVANT DE TYPE SEPARE |
|
*3 | ANNEAU DEMI-ROND |
- | - |
|
● | Pièce non réutilisable |
- | - |
SCHEMA
-
|

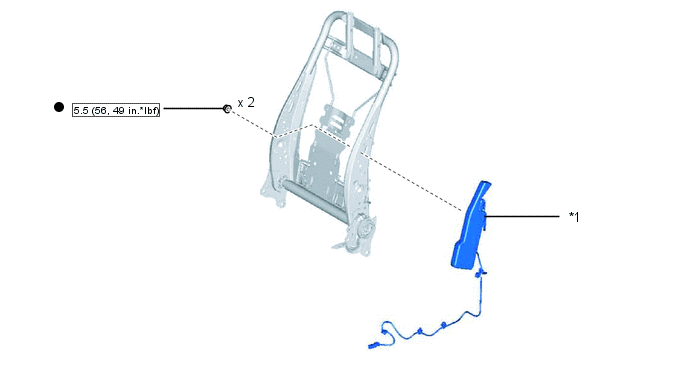

*1 | ENSEMBLE D'AIRBAG DE SIEGE AVANT |
- | - |
|
|
N*m (kgf*cm, lbf*pi): couple de serrage prescrit |
● | Pièce non réutilisable |
SCHEMA
|

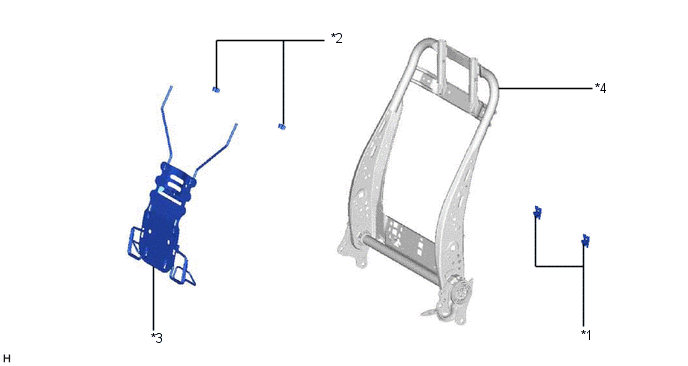

*1 | PROTECTION DE BORD DE DOSSIER DE SIEGE AVANT |
*2 | CROCHET DE DOSSIER DE SIEGE AVANT |
|
*3 | SOUS-ENSEMBLE DE RESSORT DE DOSSIER DE SIEGE AVANT |
*4 | SOUS-ENSEMBLE D'ARMATURE DE DOSSIER DE SIEGE AVANT |
SCHEMA
|

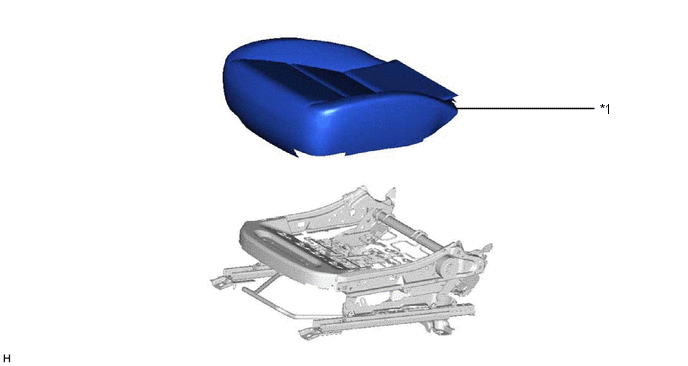

*1 | HOUSSE D'ASSISE DE SIEGE AVANT DE TYPE SEPARE AVEC REMBOURRAGE |
- | - |
SCHEMA
|
*A | pour sièges de type standard |
- | - |
|

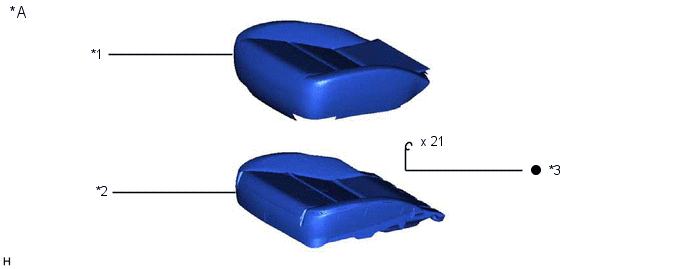

*1 | HOUSSE D'ASSISE DE SIEGE AVANT DE TYPE SEPARE |
*2 | REMBOURRAGE D'ASSISE DE SIEGE AVANT DE TYPE SEPARE |
|
*3 | ANNEAU DEMI-ROND |
- | - |
|
● | Pièce non réutilisable |
- | - |
SCHEMA
|
*A | pour siège de type sport |
- | - |
|

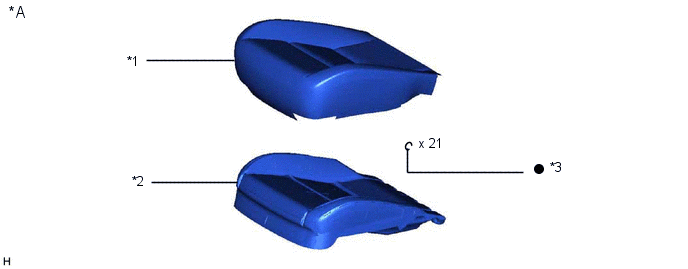

*1 | HOUSSE D'ASSISE DE SIEGE AVANT DE TYPE SEPARE |
*2 | REMBOURRAGE D'ASSISE DE SIEGE AVANT DE TYPE SEPARE |
|
*3 | ANNEAU DEMI-ROND |
- | - |
|
● | Pièce non réutilisable |
- | - |
SCHEMA
|
*A | pour côté conducteur |
*B | pour côté passager avant |
|

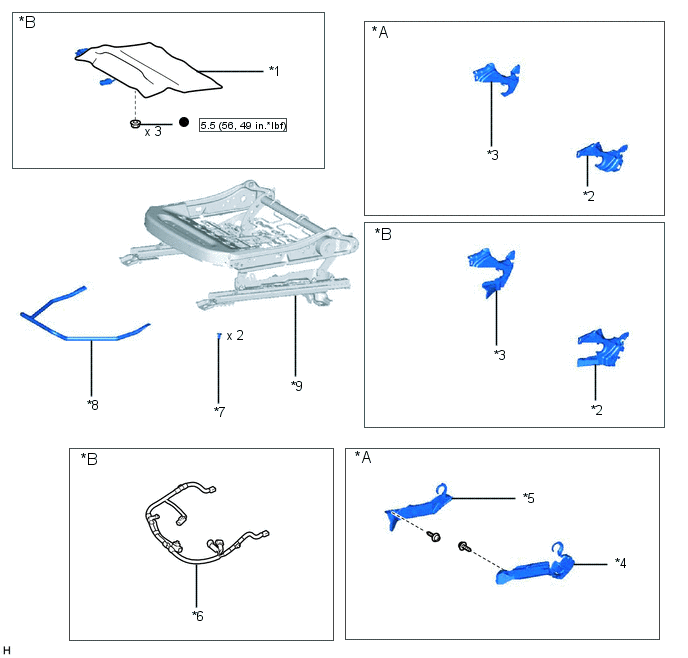

*1 | SOUS-ENSEMBLE D'AIRBAG DE SIEGE AVANT |
*2 | PROTECTION D'ASSISE DE SIEGE AVANT GAUCHE |
|
*3 | PROTECTION D'ASSISE DE SIEGE AVANT DROITE |
*4 | PROTECTION INFERIEURE D'ASSISE DE SIEGE AVANT GAUCHE |
|
*5 | PROTECTION INFERIEURE D'ASSISE DE SIEGE AVANT DROIT |
*6 | CABLE DE SIEGE AVANT |
|
*7 | BOUCHON DE CACHE DE DISPOSITIF DE REGLAGE DU SIEGE |
*8 | POIGNEE DE REGLAGE DE GLISSIERE DE SIEGE |
|
*9 | ENSEMBLE DE DISPOSITIF DE REGLAGE DE SIEGE AVANT |
- | - |
|
|
N*m (kgf*cm, lbf*pi): couple de serrage prescrit |
● | Pièce non réutilisable |
