PIECES CONSTITUTIVES
SCHEMA
|

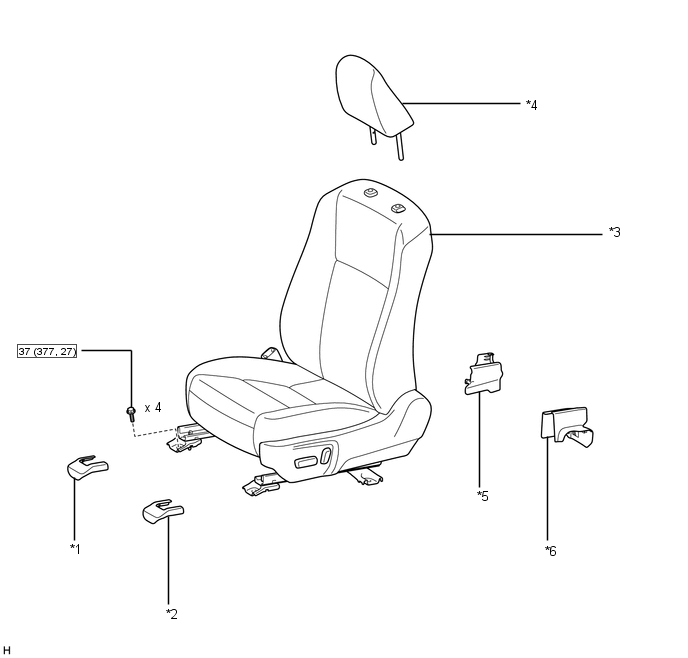

*1 | CACHE INTERIEUR DE SUPPORT DE GLISSIERE DE SIEGE AVANT |
*2 | CACHE DE SUPPORT DE GLISSIERE EXTERIEURE DE SIEGE AVANT |
|
*3 | ENSEMBLE DE SIEGE AVANT |
*4 | ENSEMBLE D'APPUIE-TETE DE SIEGE AVANT |
|
*5 | CACHE DE SUPPORT DE GLISSIERE INTERIEURE DE SIEGE |
*6 | CACHE DE GLISSIERE DE SIEGE |
 |
N*m (kgf*cm, lbf*pi): couple de serrage prescrit |
- | - |
SCHEMA
|

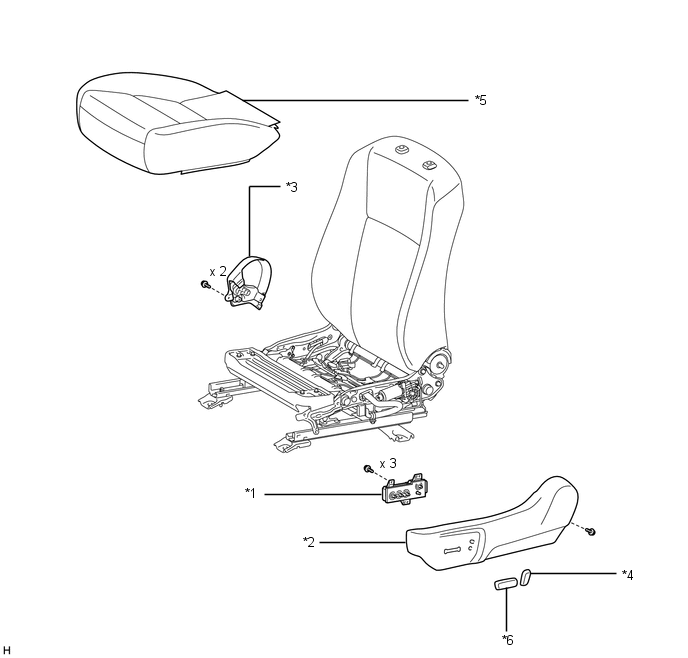

*1 | CONTACTEUR DE SIEGE AVANT A REGLAGE ELECTRIQUE |
*2 | PROTECTION D'ASSISE DE SIEGE AVANT |
|
*3 | PROTECTION INTERIEURE D'ASSISE DE SIEGE AVANT |
*4 | BOUTON DE CONTACTEUR D'INCLINAISON DE SIEGE A REGLAGE ELECTRIQUE |
|
*5 | HOUSSE D'ASSISE DE SIEGE AVANT DE TYPE SEPARE AVEC REMBOURRAGE |
*6 | BOUTON DE CONTACTEUR DE COULISSEMENT ET DE HAUTEUR DE SIEGE A REGLAGE ELECTRIQUE |
SCHEMA
|

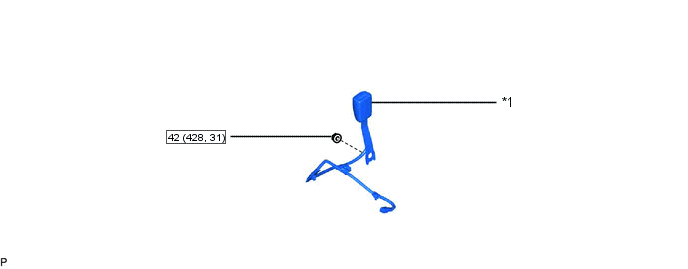

*1 | ENSEMBLE DE SANGLE INTERIEURE DE CEINTURE DE SECURITE AVANT |
- | - |
|
|
N*m (kgf*cm, lbf*pi): couple de serrage prescrit |
- | - |
SCHEMA
|
*A | pour sièges de type standard |
*B | avec système de chauffage des sièges |
|

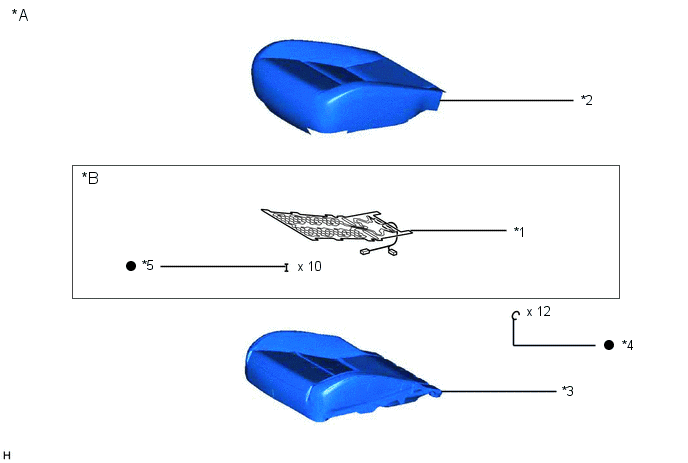

*1 | ENSEMBLE DE CHAUFFAGE D'ASSISE DE SIEGE AVANT |
*2 | HOUSSE D'ASSISE DE SIEGE AVANT DE TYPE SEPARE |
|
*3 | REMBOURRAGE D'ASSISE DE SIEGE AVANT DE TYPE SEPARE |
*4 | ANNEAU DEMI-ROND |
|
*5 | ATTACHE D'ETIQUETTE |
- | - |
|
● | Pièce non réutilisable |
- | - |
SCHEMA
|
*A | pour siège de type sport |
*B | avec système de chauffage des sièges |
|

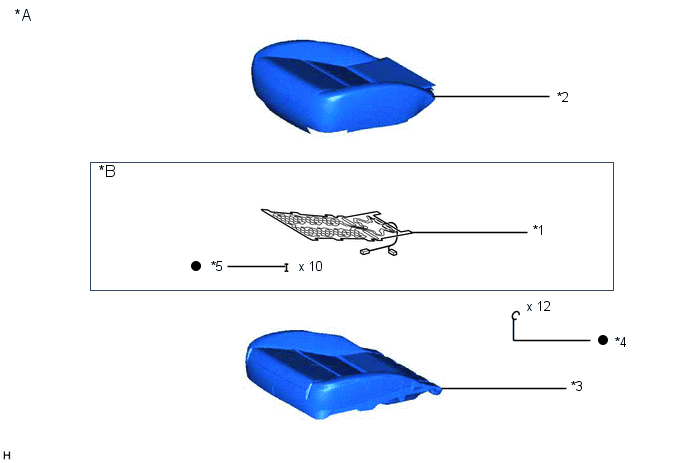

*1 | ENSEMBLE DE CHAUFFAGE D'ASSISE DE SIEGE AVANT |
*2 | HOUSSE D'ASSISE DE SIEGE AVANT DE TYPE SEPARE |
|
*3 | REMBOURRAGE D'ASSISE DE SIEGE AVANT DE TYPE SEPARE |
*4 | ANNEAU DEMI-ROND |
|
*5 | ATTACHE D'ETIQUETTE |
- | - |
|
● | Pièce non réutilisable |
- | - |
SCHEMA
|

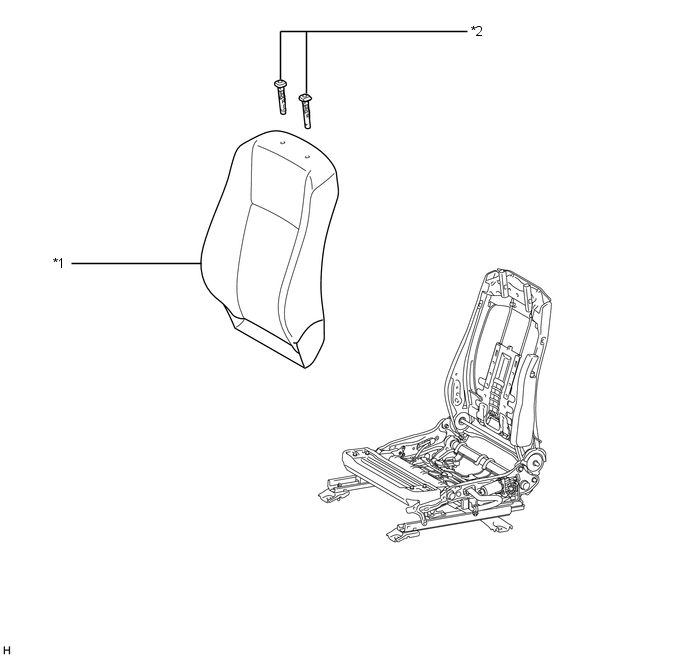

*1 | HOUSSE DE DOSSIER DE SIEGE AVANT DE TYPE SEPARE AVEC REMBOURRAGE |
*2 | SUPPORT D'APPUIE-TETE DE SIEGE AVANT |
SCHEMA
|
*A | pour sièges de type standard |
*B | avec système de chauffage des sièges |
|

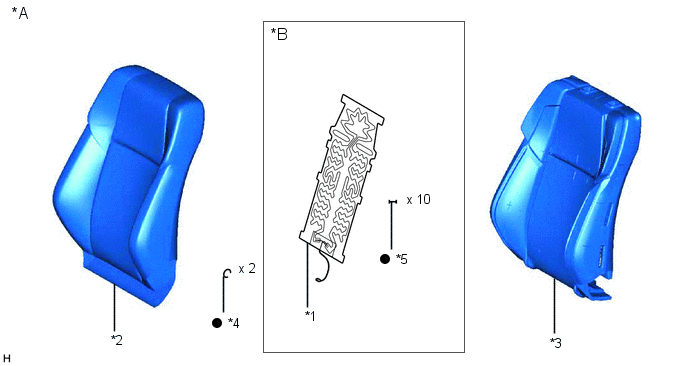

*1 | ENSEMBLE DE CHAUFFAGE DE DOSSIER DE SIEGE AVANT |
*2 | HOUSSE DE DOSSIER DE SIEGE AVANT DE TYPE SEPARE |
|
*3 | REMBOURRAGE DE DOSSIER DE SIEGE AVANT DE TYPE SEPARE |
*4 | ANNEAU DEMI-ROND |
|
*5 | ATTACHE D'ETIQUETTE |
- | - |
|
● | Pièce non réutilisable |
- | - |
SCHEMA
|
*A | pour siège de type sport |
*B | avec système de chauffage des sièges |
|

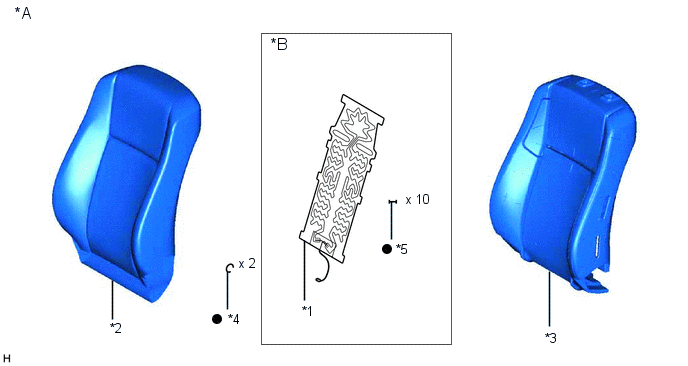

*1 | ENSEMBLE DE CHAUFFAGE DE DOSSIER DE SIEGE AVANT |
*2 | HOUSSE DE DOSSIER DE SIEGE AVANT DE TYPE SEPARE |
|
*3 | REMBOURRAGE DE DOSSIER DE SIEGE AVANT DE TYPE SEPARE |
*4 | ANNEAU DEMI-ROND |
|
*5 | ATTACHE D'ETIQUETTE |
- | - |
|
● | Pièce non réutilisable |
- | - |
SCHEMA
|

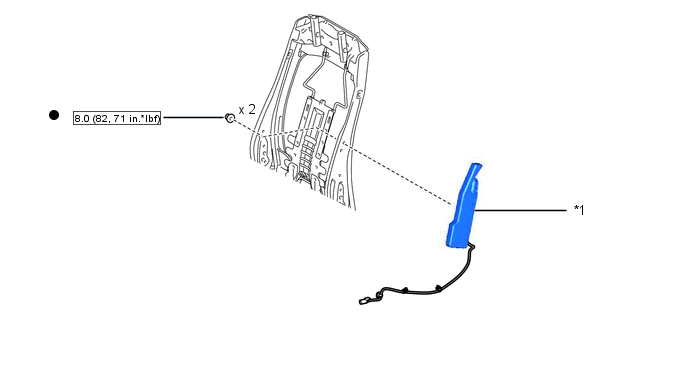

*1 | ENSEMBLE D'AIRBAG DE SIEGE AVANT |
- | - |
|
|
N*m (kgf*cm, lbf*pi): couple de serrage prescrit |
● | Pièce non réutilisable |
SCHEMA
|
*1 | PROTECTION INFERIEURE D'ASSISE DE SIEGE AVANT GAUCHE |
*2 | PROTECTION INFERIEURE D'ASSISE DE SIEGE AVANT DROIT |
SCHEMA
|

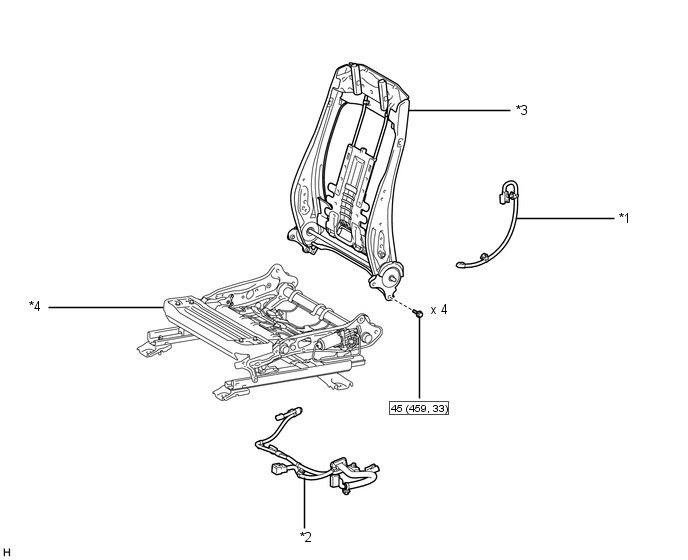

*1 | CABLE DE SIEGE AVANT N° 2 |
*2 | CABLE DE SIEGE AVANT |
|
*3 | ENSEMBLE DE RESSORT DE DOSSIER DE SIEGE AVANT DE TYPE SEPARE |
*4 | ENSEMBLE DE RESSORT D'ASSISE DE SIEGE AVANT DE TYPE SEPARE |
|
|
N*m (kgf*cm, lbf*pi): couple de serrage prescrit |
- | - |
SCHEMA
|
*1 | CROCHET DE DOSSIER DE SIEGE AVANT |
*2 | SOUS-ENSEMBLE DE RESSORT DE DOSSIER DE SIEGE AVANT |
|
*3 | SOUS-ENSEMBLE D'ARMATURE DE DOSSIER DE SIEGE AVANT |
- | - |
SCHEMA
|

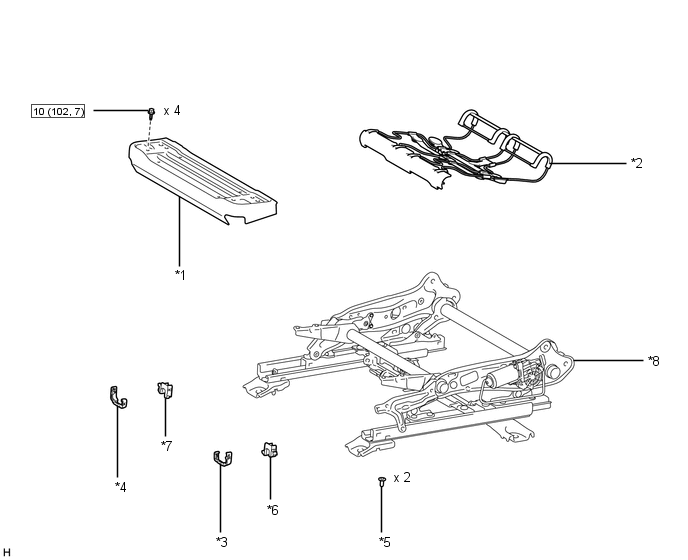

*1 | SOUS-ENSEMBLE DE PANNEAU D'ASSISE DE SIEGE AVANT |
*2 | RESSORT D'ASSISE DE SIEGE AVANT |
|
*3 | CACHE DE GLISSIERE DE SIEGE N° 1 |
*4 | CACHE DE GLISSIERE DE SIEGE N° 2 |
|
*5 | BOUCHON DE CACHE DE DISPOSITIF DE REGLAGE DU SIEGE |
*6 | CACHE SUPERIEUR DE GLISSIERE DE SIEGE N° 3 |
|
*7 | CACHE SUPERIEUR DE GLISSIERE DE SIEGE N° 4 |
*8 | SOUS-ENSEMBLE DE DISPOSITIF DE REGLAGE DE SIEGE AVANT |
|
|
N*m (kgf*cm, lbf*pi): couple de serrage prescrit |
- | - |
