PIECES CONSTITUTIVES

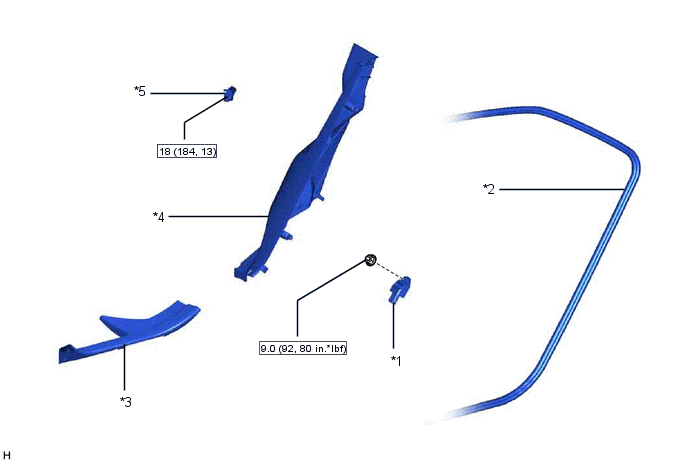

SCHEMA
|
*1 | CAPTEUR D'AIRBAG ARRIERE |
*2 | BOURRELET D'HABILLAGE D'OUVERTURE DE PORTE ARRIERE |
|
*3 | PLAQUE DE SEUIL DE PORTE ARRIERE |
*4 | GARNISSAGE LATERAL DE SIEGE ARRIERE |
|
*5 | SOUS-ENSEMBLE DE CHARNIERE DE DOSSIER DE SIEGE ARRIERE |
- | - |
 |
N*m (kgf*cm, lbf*pi): couple de serrage prescrit |
- | - |
